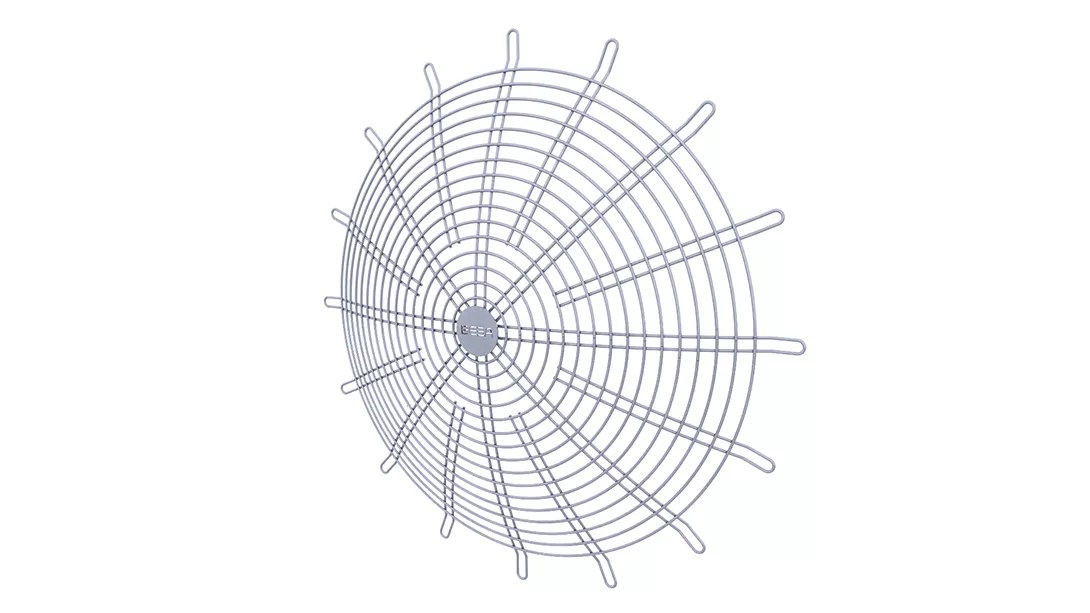

Сетка защитная СЕП для радиальных вентиляторов

Защитная сетка СЕП — принадлежность к радиальным вентиляторам, закрывающая свободный вход или выход агрегата. Защищает рабочее колесо от внешнего механического воздействия и попадания посторонних предметов, сохраняя при этом низкое аэродинамическое сопротивление.

Технические характеристики

Конструкция

Сетка изготавливается из оцинкованной или нержавеющей стали, выбор материала определяется условиями эксплуатации и агрессивностью среды. Присоединение выполняется к фланцу вентилятора или к сопряжённым принадлежностям — коллектору, переходу, шумоглушителю.

Сферическая форма поверхности придаёт сетке большую жёсткость по сравнению с плоскими цельнопросечными изделиями и увеличивает площадь живого сечения. За счёт этого поле скоростей на входе выравнивается, а потери давления на решётке остаются небольшими.

Принцип работы

Сетка выполняет функцию защитного ограждения на всасывающем или нагнетательном отверстии вентилятора, работающего без подсоединённого воздуховода. Низкое сопротивление достигается увеличенной площадью живого сечения и оптимизацией поля скоростей, поэтому установка сетки практически не смещает рабочую точку машины.

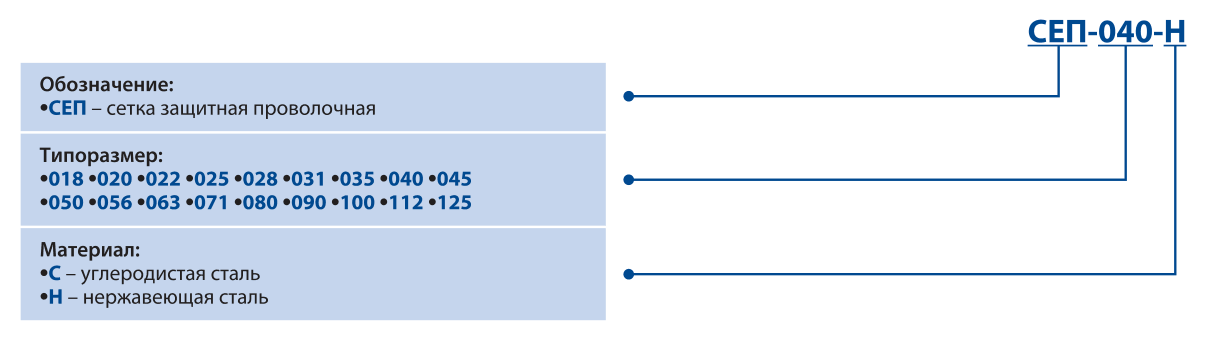

Исполнения и обозначения

Как подобрать

• Типоразмер подбирают по присоединительным размерам вентилятора
• Материал выбирают по среде: оцинкованная сталь или нержавеющая для агрессивных условий
• Определяют сторону установки — всасывающее или нагнетательное отверстие
• Учитывают требования по защите персонала и оборудования от посторонних предметов
• Проверяют, что установка сетки согласована с принятыми потерями давления в системе

Монтаж и обслуживание

• Сетку крепят к фланцу вентилятора или к сопряжённой принадлежности болтами
• Проверяют плотность прилегания по периметру, чтобы исключить подсосы воздуха
• Не допускают деформации сферической поверхности при транспортировке и монтаже
• При обслуживании очищают сетку от пыли и волокон, снижающих живое сечение
• Периодически контролируют затяжку крепежа и целостность защитного покрытия

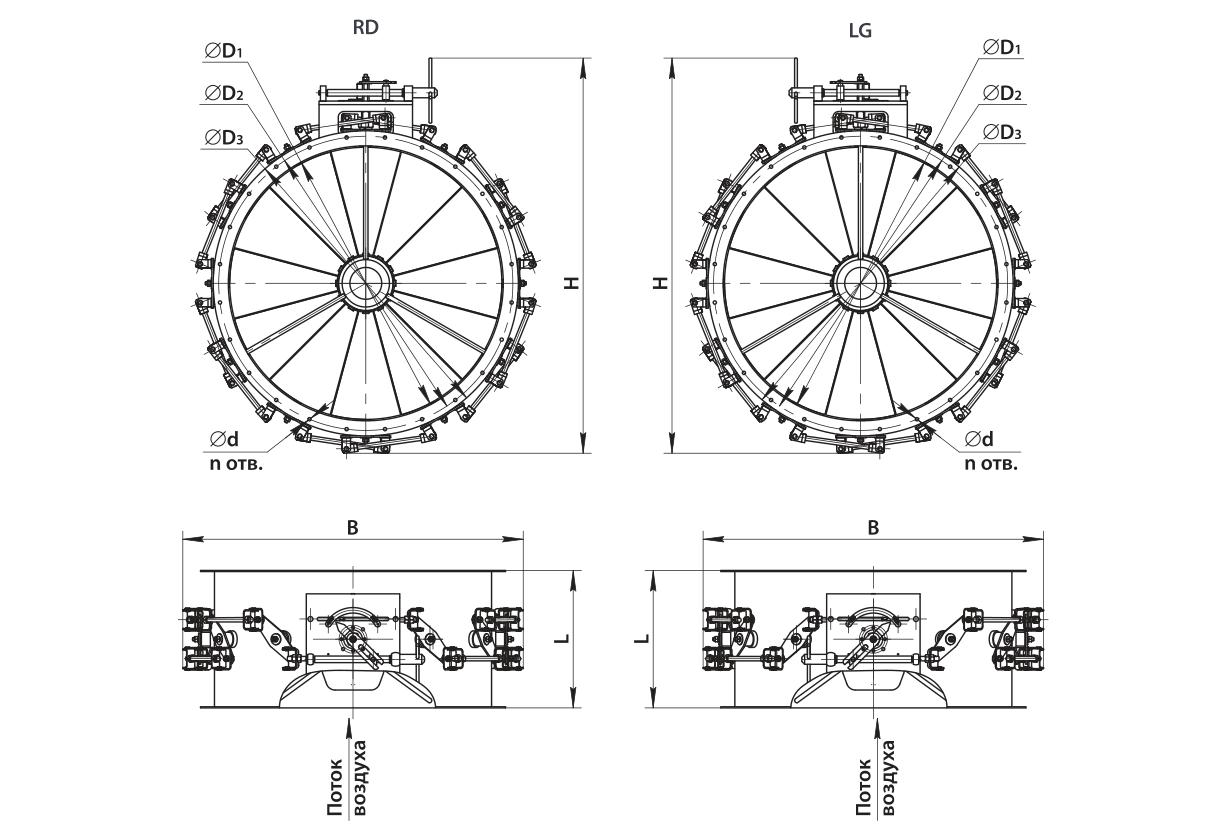

Чертежи и таблицы

Нажмите на изображение, чтобы открыть в полном размере. Данные приведены из каталога завода.

Документы и поставка

• Технический лист из каталога завода — скачать PDF.
• Паспорт изделия и руководство по эксплуатации передаются вместе с оборудованием.
• BIM-модели Revit (RFA) для проектирования — передаём по запросу.
• Изготовление под заказ, специальные требования согласовываются по бланк-заказу.
• Отгрузка по всей России, документы для проекта высылаем по запросу.
