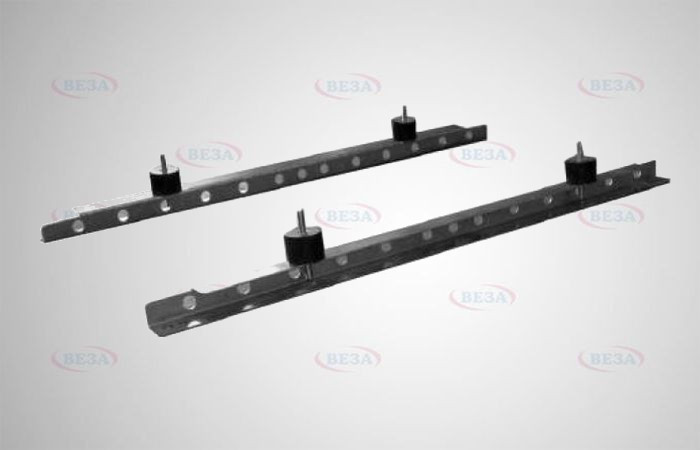

Комплект виброизоляторов КИВ для радиальных вентиляторов

Комплект виброизоляторов КИВ уменьшает динамические усилия, которые передаются от радиального вентилятора на несущие конструкции. За счёт этого снижается шумовой фон и механические нагрузки на смежную аппаратуру и обслуживающий персонал.

Технические характеристики

Конструкция

В серии четыре варианта исполнения: резинометаллические, купольные, пружинные и спирально-тросовые. Обозначение указывает на конструкцию: индекс 1XX соответствует резинометаллическим виброизоляторам цилиндрического типа, 2XX — купольным, где термопластический эластомер заключён в оцинкованный корпус.

Разные типы перекрывают разные диапазоны нагрузок и частот, поэтому комплект подбирают под конкретную машину и её массу. Возможно применение на вентиляторах, перемещающих взрывозащищённые, кислотостойкие и высокотемпературные среды — исполнение согласуют с условиями площадки.

Принцип работы

Виброизоляторы вводят между опорной рамой вентилятора и основанием упругий элемент с расчётной жёсткостью. Собственная частота полученной системы уходит ниже частоты вращения колеса, поэтому основная часть колебаний гасится в опорах и не доходит до перекрытия, стен и присоединённого оборудования.

Исполнения и обозначения

Как подобрать

• тип виброизолятора выбирают из четырёх исполнений по нагрузке и требуемой развязке
• расчётные данные — масса агрегата, число опор и частота вращения колеса
• для агрессивных и высокотемпературных сред подбирают соответствующее исполнение
• учитывают тип основания: перекрытие, фундамент или металлическая рама
• присоединительные размеры уточняют по опросному листу

Монтаж и обслуживание

• виброизоляторы ставят под опоры вентилятора, распределяя нагрузку равномерно
• после установки агрегат выравнивают, чтобы все опоры были нагружены
• жёсткие связи с сетью исключают: воздуховоды присоединяют через мягкие соединители
• кабельные подводы выполняют с петлёй, чтобы не шунтировать развязку
• при обслуживании проверяют осадку упругих элементов и отсутствие трещин

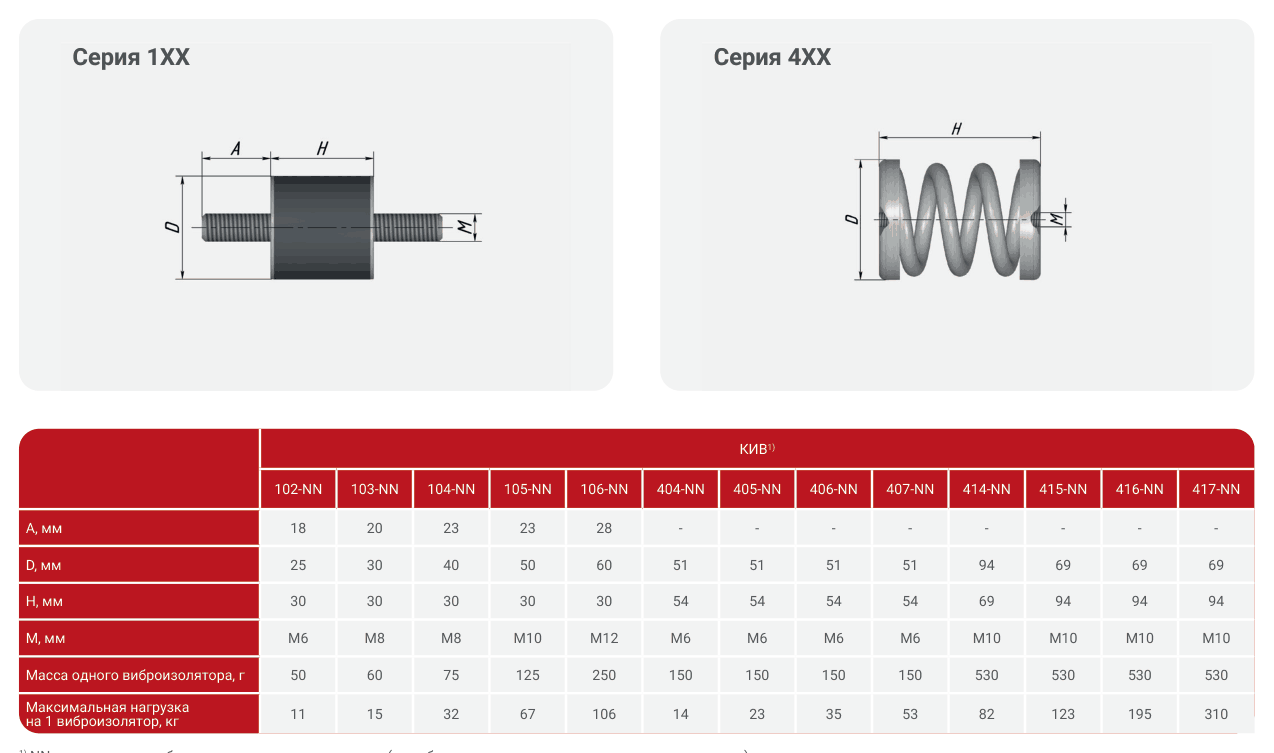

Чертежи и таблицы

Нажмите на изображение, чтобы открыть в полном размере. Данные приведены из каталога завода.

Документы и поставка

• Технический лист из каталога завода — скачать PDF.
• Паспорт изделия и руководство по эксплуатации передаются вместе с оборудованием.
• BIM-модели Revit (RFA) для проектирования — передаём по запросу.
• Изготовление под заказ, специальные требования согласовываются по бланк-заказу.
• Отгрузка по всей России, документы для проекта высылаем по запросу.
