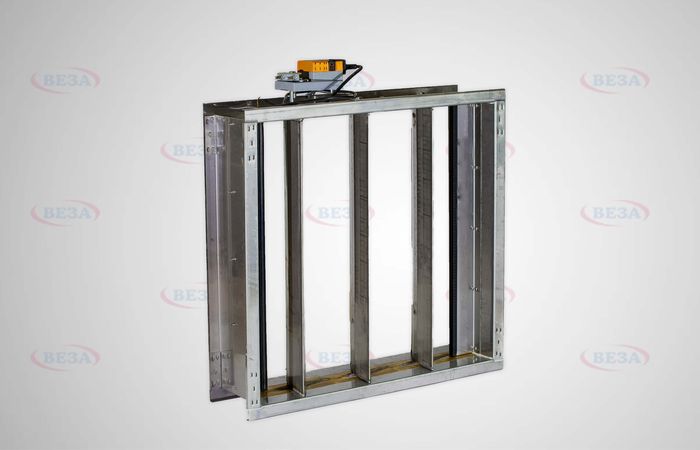

Клапаны повышенной плотности КЕДР и КЕДР-С

Клапаны повышенной плотности КЕДР и КЕДР-С регулируют приточный, рециркуляционный и вытяжной воздух в системах вентиляции высокого давления и герметизируют внутренний объём сети. Рабочее давление достигает 2500 Па.

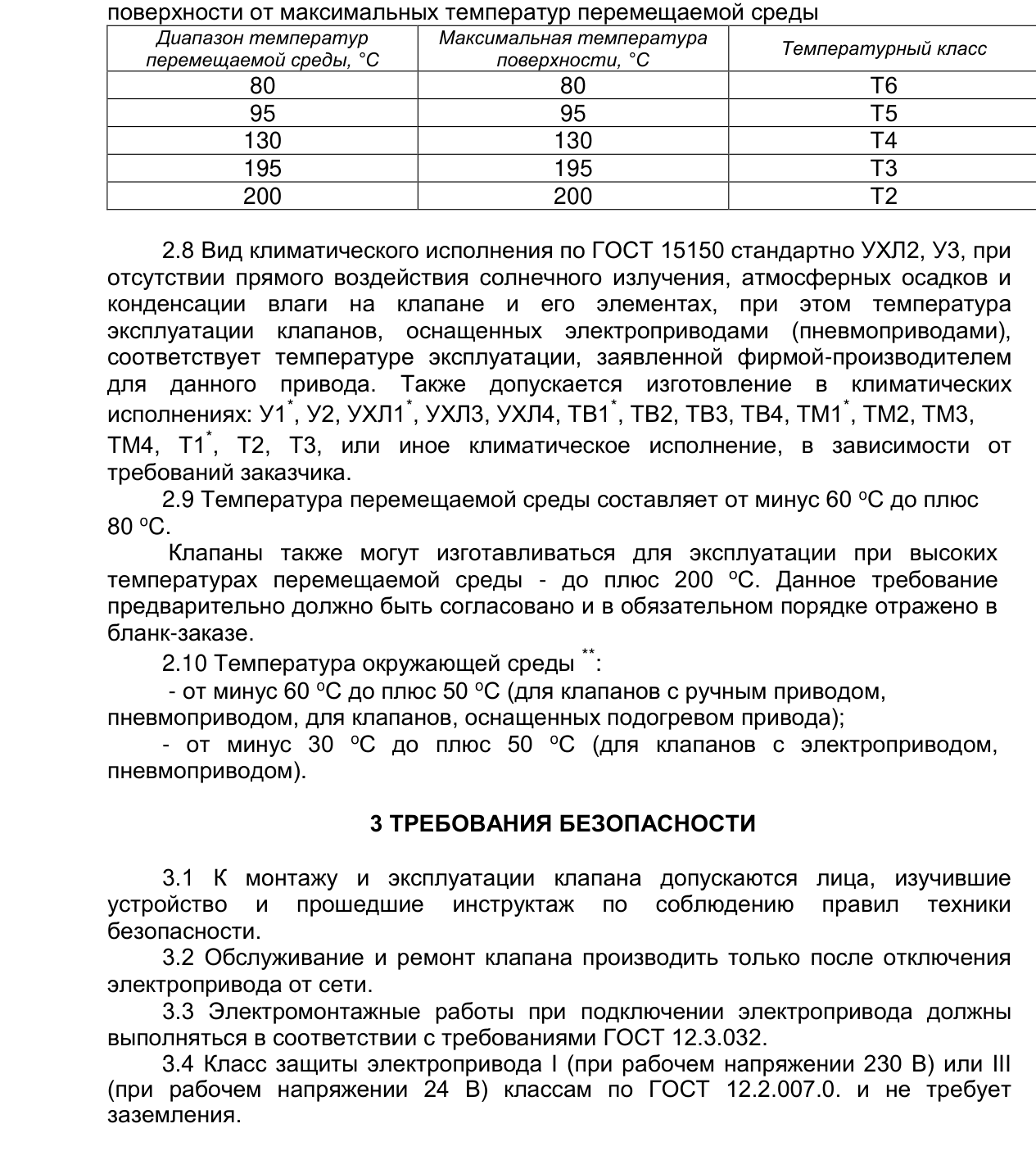

Технические характеристики

Конструкция

Клапан состоит из коробчатого корпуса, усиленного дополнительными элементами жёсткости, и поворотных лопаток. Усиление сохраняет геометрию сечения под нагрузкой, поэтому плотность закрытия не падает при высоком перепаде давления на закрытом клапане.

КЕДР-С — морозостойкое исполнение клапана КЕДР, рассчитанное на сочетание высокой влажности и низких температур до минус 60 °С. Кроме общепромышленного выпускаются коррозионностойкое, взрывозащищённое и коррозионностойкое взрывозащищённое (КВ) исполнения.

Принцип работы

Лопатки поворачиваются приводом или вручную и меняют живое сечение, задавая расход воздуха. В закрытом положении уплотнение отсекает участок сети. Как отсечные клапаны КЕДР ставят на всасывании и выхлопе вентиляторов систем среднего давления, чтобы неработающее колесо не раскручивалось обратным потоком при несинхронной работе агрегатов.

Исполнения и обозначения

Как подобрать

• По сечению воздуховода и требуемому расходу
• По рабочему давлению в сети — до 2500 Па
• По требуемой плотности закрытия и функции: регулирование или отсечка
• По условиям среды: морозостойкое, коррозионностойкое, взрывозащищённое исполнение
• По типу управления — ручной механизм или электропривод

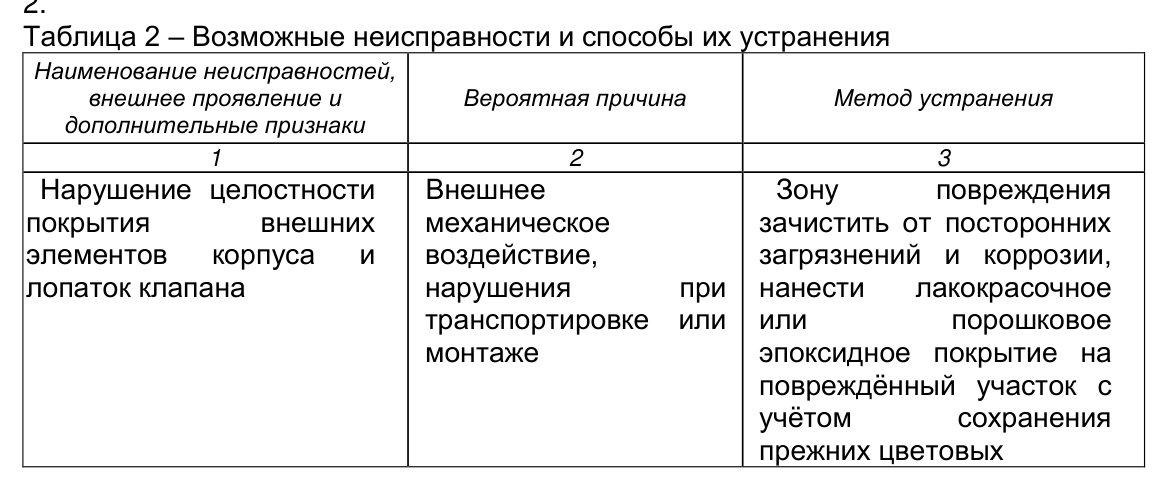

Монтаж и обслуживание

• Монтируется на фланцах в разрыв воздуховода без перекосов корпуса
• Отсечной клапан ставят непосредственно на всасывании или выхлопе вентилятора
• Оставляют доступ к приводу и кинематике для обслуживания
• После монтажа проверяют полный ход лопаток и плотность закрытия
• Периодически осматривают уплотнения и очищают лопатки от отложений
