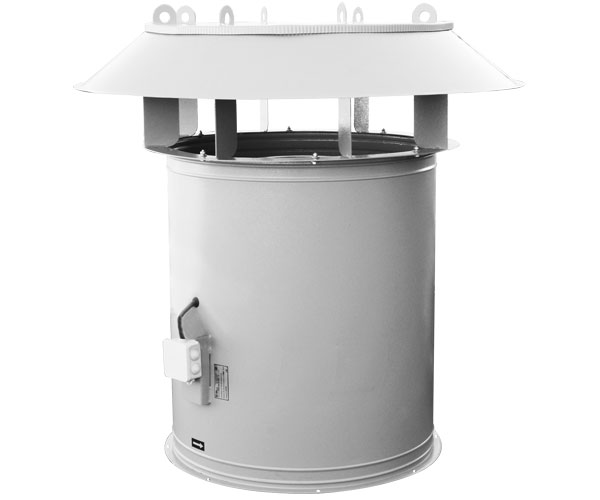

Вентилятор осевой ВКОПв 25-188

Вентилятор крышной ВКОПв 25-188 для подпора подает воздух с надкровельного пространства внутрь помещений на пути эвакуации: коридоры, лестницы, лифтовые шахты, аварийные выходы и др., что дает дополнительное время на эвакуацию людей и действия спасательных служб. Вентиляторы крышные осевые подпора ВКОПв 25-188 устанавливаются на плоских и покатых крышах с любым углом ската и кровельным покрытием. Работают без сети воздуховодов, подавая свежий уличный воздух в подкровельное пространство помещений. Применение таких вентиляторов дает возможность отказаться от громоздких воздуховодов и разгрузить технические этажи. Рабочая среда – уличный воздух запыленностью не выше 100 мг/м.куб.

Общие сведения

• Вентиляторы сертифицированы: декларацией соответствия Техническим регламентам Таможенного союза №004/2011, №010/2011, № 020/2011; • Варианты материального исполнения: общепромышленное и коррозионностойкое; • Назначение: подпор воздуха в составе системы противодымной вентиляции; • Направление потока перемещаемой среды: от рабочего колеса на электродвигатель; • Количество лопаток рабочего колеса: 6; • Варианты исполнение лопаток рабочего колеса по углу установки: 35°, 30°; • Применяемые входные направляющие аппараты (далее – ВНА) в составе вентиляторов*: ВНА с углом установки лопаток 10°; ВНА с углом установки лопаток 5°; вентилятор без ВНА; • Конструктивное исполнение корпуса: одностороннего всасывания.

Основные выпускаемые типоразмеры

Конструктивные особенности вентилятора ВКОПв 25-188

Вентиляторы крышные осевые ВКОПв 25-188 для подпора воздуха поставляются заказчику моноблочным узлом в полностью собранном и готовом к подключению виде. Основными элементами вентагрегата являются цилиндрический корпус, свальцованный из тонколистовой стали, рабочее колесо осевого типа и электропривод. В верхней части вентилятор крышной осевой для подпора ВКОПв 25-188 имеет защиту в виде зонта (предохраняет двигатель от атмосферных осадков и прямых солнечных лучей). Направление движения воздушного потока – со стороны рабочего колеса на двигатель. Осевое рабочее колесо оснащено 6 лопастями, которые в зависимости от исполнения могут быть выставлены под углом 30 или 35 градусов к плоскости вращения. В дополнительную комплектацию вентилятора крышного осевого ВКОПв 25-188 для подпора воздуха может быть включен входной направляющий аппарат с неподвижными лопастями, обратный клапан и/или стакан с обратным клапаном. Угол наклона лопастей ВНА – 5 или 10 градусов (в зависимости от исполнения).
