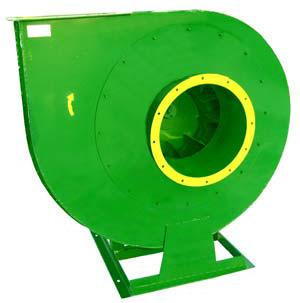

ВЦ 5-35; ВЦ 5-45; ВЦ 5-50 — радиальный (центробежный) вентилятор общего назначения производства ВЭЛТ. Среднего давления; Одностороннего всасывания; Корпус спиральный поворотный; Количество лопаток - 9 (10); Направление вращения – правое и левое; ТУ 4861-026-57375659-2006.
Напор там, где осевой не справляетсяЦентробежное колесо создаёт давление в сотни и тысячи паскалей, поэтому вентилятор тянет сеть с фильтрами, калориферами, шумоглушителями и длинными воздуховодами.
Один корпус — десятки рабочих точекОдин типоразмер выпускается с разными двигателями и оборотами, поэтому под расчётную точку подбирается не «ближайший», а нужный вариант — без запаса по мощности «на всякий случай».
РемонтопригодностьКлассическая схема с рабочим колесом на валу двигателя или на подшипниковом узле: колесо, улитка и двигатель меняются по отдельности, ремонт возможен на месте.
Любой угол выхлопаКорпус поворачивается с шагом 45°, правое и левое вращение — вентилятор встраивается в готовую трассу без переделки воздуховодов.
Где применяется
приточные и вытяжные системы промышленных, общественных и административных зданий
аспирация и технологическая вентиляция цехов
подача воздуха на калориферы, фильтры и сушильные камеры
котельные, окрасочные и деревообрабатывающие производства
Технические характеристики
Двигатель
Мощность, кВт
Обороты, об/мин
Производительность, м³/ч
Давление полное, Па
Двигатель
изоляторы Вибро
изоляторы Вибро
АИР71А2
0,75
3000
600-1400
2200-1050
30
ДО40
6
АИР71В2
1,1
3000
700-1650
2000-1000
34
ДО40
6
Цены на типоразмеры
Ниже — рекомендованные цены производителя (11 позиций ряда, от 62 311 ₽ до 319 577 ₽). Итоговая стоимость зависит от исполнения, комплектации и объёма заказа — рассчитаем по вашей спецификации.
Исполнение
Цена, ₽
ВЦ 5-35-3,55 (0,75/3000) Вентилятор радиальный среднего давления одностороннего всасывания
62 311
ВЦ 5-35-3,55 (1,1/3000) Вентилятор радиальный среднего давления одностороннего всасывания Россия +7(495)268-04
62 683
ВЦ 5-35-4 (2,2/3000) Вентилятор радиальный среднего давления одностороннего всасывания
70 936
ВЦ 5-45-4,25 (4,0/3000) Вентилятор радиальный среднего давления одностороннего всасывания
82 903
ВЦ 5-35-8 (11,0/1500) Вентилятор радиальный среднего давления одностороннего всасывания
191 467
ВЦ 5-45-8 (11,0/1500) Вентилятор радиальный среднего давления одностороннего всасывания
191 467
ВЦ 5-50-8 (15,0/1500) Вентилятор радиальный среднего давления одностороннего всасывания
208 957
ВЦ 5-35-8,5 (11,0/1500) Вентилятор радиальный среднего давления одностороннего всасывания
213 601
ВЦ 5-50-8 (18,5/1500) Вентилятор радиальный среднего давления одностороннего всасывания
218 310
ВЦ 5-45-8,5 (15,0/1500) Вентилятор радиальный среднего давления одностороннего всасывания
231 217
ВЦ 5-50-9 (30,0/1500) Вентилятор радиальный среднего давления одностороннего всасывания
считайте рабочую точку по расходу и полному давлению сети — вентилятор подбирается по обеим величинам сразу
проверьте температуру и запылённость среды: для абразивной пыли нужны пылевые исполнения, для агрессивных сред — коррозионно-стойкие
заранее определите исполнение по схеме привода, направление вращения и угол разворота корпуса
если расход в системе меняется, закладывайте преобразователь частоты — это дешевле дросселирования
Монтаж и эксплуатация
ставьте вентилятор на виброоснование или виброизоляторы, к воздуховодам подключайте через гибкие вставки
до пуска проверьте направление вращения колеса: при обратном вращении вентилятор даёт около трети расхода
сеть подключайте прямыми участками не менее 1–1,5 диаметра до входа и после выхода — иначе паспортные характеристики не достигаются
двигатель защищайте автоматом и тепловым реле, при частых пусках — устройством плавного пуска
Важно знать
Не пускайте «на прикрытую задвижку» без расчёта
У радиальных вентиляторов мощность на валу зависит от расхода: при пуске на открытую сеть ток может превысить номинал двигателя. Схему пуска согласуйте с расчётной точкой.

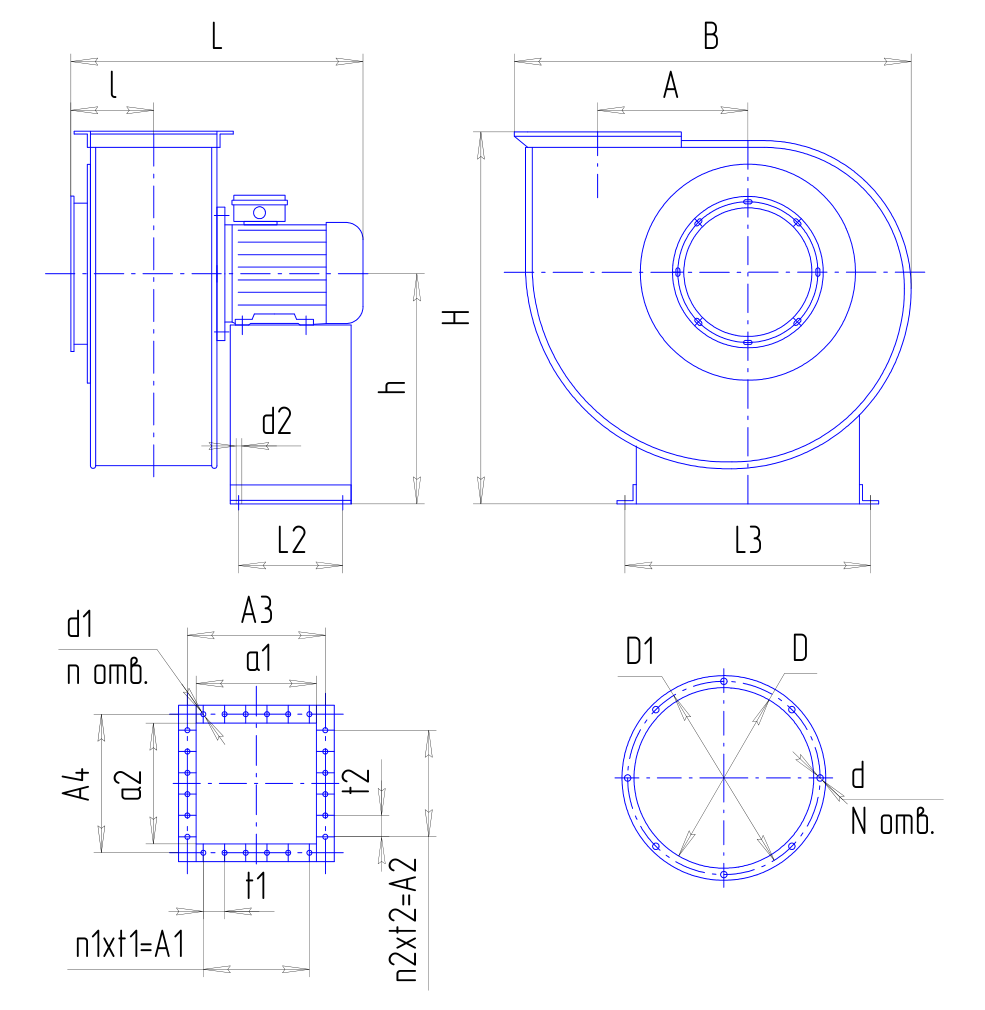

Документация. Технический лист с полными таблицами и чертежами — ВЦ 5-35; ВЦ 5-45; ВЦ 5-50 (PDF). Нужен подбор по расходу, давлению или температуре — пришлите исходные данные, рассчитаем и предложим исполнение.
