Технические данные
Характеристики
БрендВЭЛТ
ТипРадиальный вентилятор
Полное давление3200—5900 Па
Температура средыот минус 40˚С до плюс 40˚С
Технические условияТУ 4861-029-57375659-2009
СертификатРОСС RU.МГ01.В03088
СтранаРоссия
Подробно
Описание
ВЦ 6-20-8 — радиальный (центробежный) вентилятор общего назначения производства ВЭЛТ. Высокого давления; Одностороннего всасывания; Корпус спиральный поворотный; Количество лопаток - 16; Направление вращения – правое и левое; ТУ 4861-026-57375659-2006
Цена от260 993 ₽
Полное давление3200—5900 Па
Технические условияТУ 4861-029-57375659-2009
Сертификат соответствияРОСС RU.МГ01. В03088
Температура средыот минус 40˚С до плюс 40˚С
ПроизводительВЭЛТ, Россия
Конструкция и исполнения
Высокого давления
Одностороннего всасывания
Корпус спиральный поворотный
Количество лопаток - 16
Направление вращения – правое и левое
Общего назначения из углеродистой стали
Коррозионностойкие из нержавеющей стали.
Что это даёт
Напор там, где осевой не справляетсяЦентробежное колесо создаёт давление в сотни и тысячи паскалей, поэтому вентилятор тянет сеть с фильтрами, калориферами, шумоглушителями и длинными воздуховодами.
Один корпус — десятки рабочих точекОдин типоразмер выпускается с разными двигателями и оборотами, поэтому под расчётную точку подбирается не «ближайший», а нужный вариант — без запаса по мощности «на всякий случай».
РемонтопригодностьКлассическая схема с рабочим колесом на валу двигателя или на подшипниковом узле: колесо, улитка и двигатель меняются по отдельности, ремонт возможен на месте.
Любой угол выхлопаКорпус поворачивается с шагом 45°, правое и левое вращение — вентилятор встраивается в готовую трассу без переделки воздуховодов.
Где применяется
приточные и вытяжные системы промышленных, общественных и административных зданий
аспирация и технологическая вентиляция цехов
подача воздуха на калориферы, фильтры и сушильные камеры
котельные, окрасочные и деревообрабатывающие производства
Технические характеристики
Двигатель
Двигатель
вращения рабочего n, мин.-¹ Частота колеса
Произво- ность Q, 10³×м³/ч дитель
Давление полное, Па
венти- более, ра, не лято- кг
АИР132S4
7,5
1630
2,7-5,3
3750-3200
500
АИР132М4
11
1825
3,0-5,9
4600-4050
520
АИР160S4
15
2040
3,3-6,3
5900-5300
575
АИР160М4
18,5
2040
6,3-7,4
5900-5050
600
Цены на типоразмеры
Ниже — рекомендованные цены производителя (2 позиции ряда, от 260 993 ₽ до 281 411 ₽). Итоговая стоимость зависит от исполнения, комплектации и объёма заказа — рассчитаем по вашей спецификации.
Исполнение
Цена, ₽
ВЦ 6-20-8 (37,0/3000) Вентилятор радиальный высокого давления одностороннего всасывания
260 993
ВЦ 6-20-8 (45,0/3000) Вентилятор радиальный высокого давления одностороннего всасывания
считайте рабочую точку по расходу и полному давлению сети — вентилятор подбирается по обеим величинам сразу
проверьте температуру и запылённость среды: для абразивной пыли нужны пылевые исполнения, для агрессивных сред — коррозионно-стойкие
заранее определите исполнение по схеме привода, направление вращения и угол разворота корпуса
если расход в системе меняется, закладывайте преобразователь частоты — это дешевле дросселирования
Монтаж и эксплуатация
ставьте вентилятор на виброоснование или виброизоляторы, к воздуховодам подключайте через гибкие вставки
до пуска проверьте направление вращения колеса: при обратном вращении вентилятор даёт около трети расхода
сеть подключайте прямыми участками не менее 1–1,5 диаметра до входа и после выхода — иначе паспортные характеристики не достигаются
двигатель защищайте автоматом и тепловым реле, при частых пусках — устройством плавного пуска
Важно знать
Не пускайте «на прикрытую задвижку» без расчёта
У радиальных вентиляторов мощность на валу зависит от расхода: при пуске на открытую сеть ток может превысить номинал двигателя. Схему пуска согласуйте с расчётной точкой.

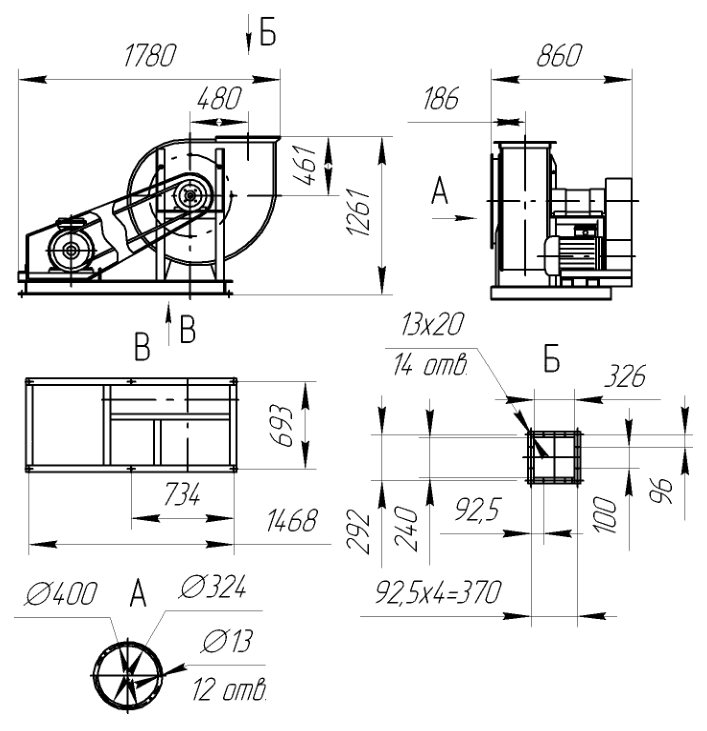

Документация. Технический лист с полными таблицами и чертежами — ВЦ 6-20-8 (PDF). Нужен подбор по расходу, давлению или температуре — пришлите исходные данные, рассчитаем и предложим исполнение.
