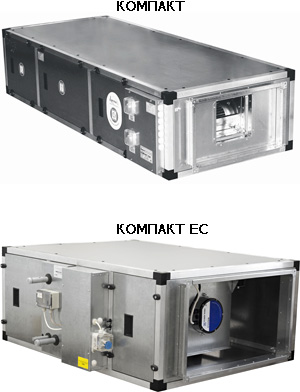

Приточные установки Компакт 4
Приточные установки Компакт – это продуманное решение для вентиляции зданий и сооружений различного назначения. Разнообразие типоразмеров установок позволяет подобрать оптимальное решение в каждом конкретном случае.
В компактном тепло-, звукоизолированном корпусе с толщиной изоляции 25 мм размещены: фильтр класса очистки G3, водяной калорифер и вентилятор с загнутыми вперед лопатками (двигатель с короткозамкнутым ротором в установках Компакт-4 или энергоэффективный электронно-коммутируемый двигатель (EC-двигатель) в установках Компакт-4 ЕС). Для индикации степени загрязнения фильтра предусмотрен датчик давления.
Системы управления и защиты
Для управления работой приточных установок разработаны стандартные модули управления, обеспечивающие следующие функции:
- поддержание заданной температуры приточного воздуха;
- регулирование скорости вращения вентилятора;
- управление приводом регулирующего вентиля;
- управление приводом воздушной заслонки;
- защита электродвигателя вентилятора от перегрева и короткого замыкания;
- защита электродвигателя циркуляционного насоса от перегрева и короткого замыкания (для установок с водяным калорифером);
- защита водяного калорифера от замораживания по минимальной температуре обратной воды (для установок с водяным калорифером);
- при аварийных ситуациях и по команде пожарной сигнализации переход системы в режим «Авария»;
- контроль работы двигателя вентилятора;
- контроль загрязнения фильтра;
- сигнализация рабочего и аварийного режима, а также загрязнения фильтра (лампы «Работа», «Авария», «Фильтр» на пульте управления).
Установки с водяным калорифером оснащены капиллярным термостатом защиты нагревателя от замораживания по минимальной температуре воздуха.
Установки Компакт ЕС могут быть подключены к системе диспетчеризации, что позволяет дистанционно задавать режимы работы установки и вести мониторинг ее работы.
Монтаж
Установки с водяным калорифером необходимо монтировать в положении, обеспечивающим беспрепятственное удаление воздуха из нагревателя.
Аксессуары
Модули управления, выносной пульт управления, узлы обвязки водяного калорифера, воздушный клапан, шумоглушители, воздухораспределительные и регулирующие устройства и т.д.
Технические характеристики
Модель | Напряжение, В/Ф | Мощность | Мощность | Вес, кг |
нагревателя*, кВт | вентилятора, кВт | |||
Компакт 41В2 | 400/3 | 57,5 | 1,50 | 130 |
Компакт 41В3 | 400/3 | 83,6 | 1,50 | 133 |
Компакт 41В4 | 400/3 | 103,0 | 1,50 | 136 |
Компакт 42В2 | 400/3 | 57,5 | 2,20 | 133 |
Компакт 42В3 | 400/3 | 83,6 | 2,20 | 136 |
Компакт 42В4 | 400/3 | 103,0 | 2,20 | 139 |
Компакт 412B2 EC1 | 230/1 | 57,5 | 1,35 | 109 |
Компакт 412B3 EC1 | 230/1 | 83,6 | 1,35 | 112 |
Компакт 412B4 EC1 | 230/1 | 103,0 | 1,35 | 115 |
Компакт 417B2 EC3 | 400/3 | 57,5 | 2,20 | 109 |
Компакт 417B3 EC3 | 400/3 | 83,6 | 2,20 | 112 |
Компакт 417B4 EC3 | 400/3 | 103,0 | 2,20 | 115 |
Размеры, мм
Модель | A | B | C | D | E | F | G | H | I | Ød** |
Компакт 41В2 | 500 | 925 | 1460 | 700 | 400 | 570 | 65 | 1075 | 300 | 3/4″ |
Компакт 41В3 | 500 | 925 | 1460 | 700 | 400 | 570 | 65 | 1075 | 300 | 3/4″ |
Компакт 41В4 | 500 | 925 | 1460 | 700 | 400 | 570 | 65 | 1075 | 300 | 3/4″ |
Компакт 42В2 | 500 | 925 | 1460 | 700 | 400 | 570 | 65 | 1075 | 300 | 3/4″ |
Компакт 42В3 | 500 | 925 | 1460 | 700 | 400 | 570 | 65 | 1075 | 300 | 3/4″ |
Компакт 42В4 | 500 | 925 | 1460 | 700 | 400 | 570 | 65 | 1075 | 300 | 3/4″ |
Компакт 412B2 EC1 | 500 | 925 | 1225 | 700 | 400 | 505 | 65 | 1090 | 300 | 3/4″ |
Компакт 412B3 EC1 | 500 | 925 | 1225 | 700 | 400 | 505 | 65 | 1090 | 300 | 3/4″ |
Компакт 412B4 EC1 | 500 | 925 | 1225 | 700 | 400 | 505 | 65 | 1090 | 300 | 3/4″ |
Компакт 417B2 EC3 | 500 | 925 | 1225 | 700 | 400 | 505 | 65 | 1090 | 300 | 3/4″ |
Компакт 417B3 EC3 | 500 | 925 | 1225 | 700 | 400 | 505 | 65 | 1090 | 300 | 3/4″ |
Компакт 417B4 EC3 | 500 | 925 | 1225 | 700 | 400 | 505 | 65 | 1090 | 300 | 3/4″ |
