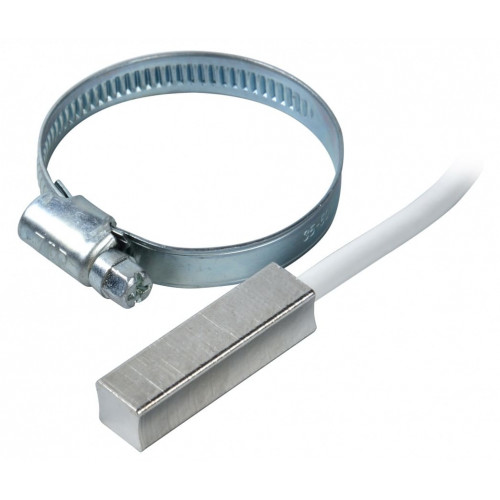

Накладной датчик температуры НТД1
Описание
Накладной датчик температуры НТД1 для систем вентиляции сделан на основе измерительного элемента NTC10 кОм. Подходит для любых контроллеров использующих подобный тип измерительных элементов. Сопротивление 10 кОм / 25 ºС, погрешность измерения ±0,5 ºС / 25 ºС. Датчики обладают отрицательным температурным коэффициентом, т.е. сопротивление измерительного элемента, используемого в этих датчиках, уменьшается при увеличении температуры. Используется для измерения температуры теплоносителя. Латунный корпус имеет две сферические поверхности под трубу 3/4" и 1". В комплекте стальной хомут.
Технические характеристики
- Диапазон измерения 0...90 ºС;
- Диапазон рабочих температур минус 30...90 ºС;
- Степень защиты IP65;
- Кабель 2х0,75, длина 4 м.
Таблица зависимости сопротивления датчика НТД1 от температуры
| °С | кОм | °С | кОм | °С | кОм | °С | кОм | °С | кОм | °С | кОм | °С | кОм | °С | кОм |
| 0 | 32,8 | 4 | 26,7 | 8 | 21,8 | 12 | 18,0 | 16 | 15,0 | 20 | 12,5 | 24 | 10,5 | 28 | 8,8 |
| 1 | 31,1 | 5 | 25,3 | 9 | 20,8 | 13 | 17,2 | 17 | 14,3 | 21 | 11,9 | 25 | 10,0 | 29 | 8,4 |
| 2 | 29,5 | 6 | 24,1 | 10 | 19,8 | 14 | 16,4 | 18 | 13,7 | 22 | 11,4 | 26 | 9,6 | 30 | 8,1 |
| 3 | 28,0 | 7 | 22,9 | 11 | 18,9 | 15 | 15,7 | 19 | 13,1 | 23 | 10,9 | 27 | 9,2 | 31 | 7,7 |
