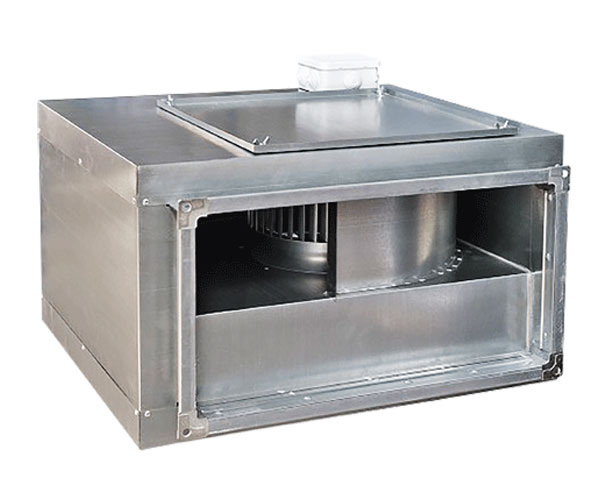

Канальный прямоугольный вентилятор ВКП-Ш

Канальные прямоугольные вентиляторы ВКП-Ш производятся в шумоизолированном корпусе и предназначены для комплектации канальных вентсистем, оснащенных прямоугольными воздуховодами.

Спецпредложение

Для получения скидки, заполните контактную форму

Описание

Канальные вентиляторы ВКП-Ш могут работать как в приточных, так и вытяжных системах местного и общеобменного значения. Шумоизолированные вентиляторы канальные ВКП-Ш находят широкое применение в вентсистемах жилых, общественных и административных помещений. Отличительными характеристиками вентиляторов ВКП-Ш являются малошумная работа, компактные габариты, удобство установки и технического обслуживания, высокий КПД при низком энергопотреблении.
Вентиляторы канальные в шумоизолированном корпусе ВКП-Ш предназначены для перемещения воздуха, удельная плотность взвешенной пыли в котором не превышает 100 мг/м.куб. При этом максимальная рабочая температура составляет +80°С.

Общие сведения

• Одно- или трехфазный асинхронный двигатель с вперед загнутыми лопатками;
• Варианты исполнения мотор-колес: «Стандарт»;
• Два варианта корпуса:
– оцинкованная сталь;
– шумоизолированный корпус из оцинкованной стали и звукопоглощающего наполнителя;
• Рабочее напряжение: однофазные – 1~230В; трехфазные – 1~400В;
• Класс изоляции корпуса: IP54;
• Монтаж: уголок шина.

Основные выпускаемые типоразмеры

40-20
50-25
50-30
60-30
60-35
70-40
80-50
100-50

Вентилятор ВКП-Ш – конструктивные особенности

Шумоизолированные канальные вентиляторы ВКП-Ш имеют моноблочную компоновку, поставляются производителем в полностью собранном виде и готовы к монтажным работам сразу после распаковки.
Основные узлы и детали канального вентилятора ВКП-Ш:
– коробчатый корпус из оцинкованной стали, шумоизолированный слоем минеральной ваты; по торцам имеются монтажный фланцы для установки агрегата в разрыв воздуховодов;
– радиальное рабочее колесо с выгнутыми в сторону вращения стальными лопастями;
– 4-х или 6-ти полюсной асинхронный электропривод, в зависимости от модели может быть одно- (1…230В) или трехфазным (1…380В).
Функцию защиты от перегрева выполняют термоконтакты, которые автоматически отключают канальный вентилятор ВКП-Ш при превышении температурой критической отметки. После остывания термоконтакты также автоматически замыкаются, и вентилятор ВКП-Ш включается в работу.

Условия эксплуатации вентилятора ВКП-Ш

Шумоизолированные канальные прямоугольные вентиляторы ВКП-Ш могут работать в следующих условиях:
– климатическое исполнение – У по ГОСТ 15150;
– кат. разм. – 3 и 2;
– температура окр. среды – от минус 40°С до плюс 40°С.

Производственная линейка вентиляторов канальных ВКП-Ш насчитывает 8-мь моделей, размеры которых соответствуют размерам стандартных прямоугольных воздуховодов. Возможен выпуск канальных вентиляторов в следующих исполнениях:
– ВКП – общего назначения (корпусная деталь – из оцинкованной стали);
– ВКП-Б – с улучшенными шумовыми характеристиками;
– ВКП-Ш – в шумоизолированном корпусе (наполнитель – минеральная вата);
– ВКПН – асинхронный привод вынесен за пределы проходного сечения;
– ВКПН-КХ – двигатель вынесен наружу, вентилятор предназначен для эксплуатации в условиях кухни.
