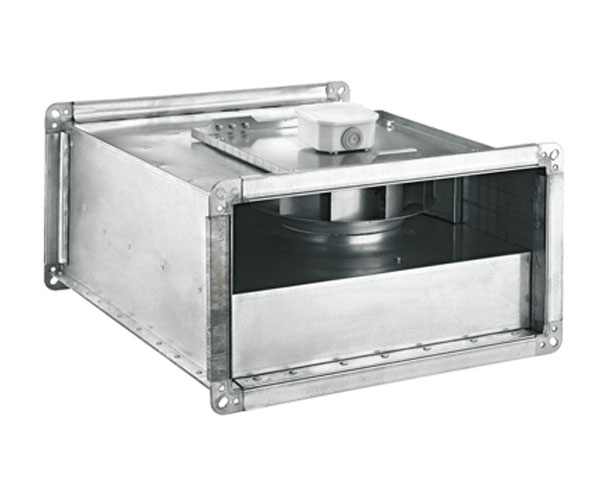

Канальный вентилятор прямоугольный ВКП-Б

Канальные вентиляторы ВКП-Б могут работать как на утилизацию воздуха из помещений, так и на приток уличного. Вентиляторы канальные ВКП-Б характеризуются малошумной работой при относительно низком энергопотреблении и обеспечивают длительную бесперебойную работу вентиляционной системы. Прямоугольные канальные вентиляторы ВКП-Б широко используются для организации воздухообмена: - в жилых и офисных помещениях; - в столовых, ресторанах, кофейнях и др.; - в торговых и выставочных залах; - в небольших производственных помещениях, складах, ангарах, мастерских; - на подземных стоянках и др. Вентиляторы канальные прямоугольные ВКП-Б рассчитаны на работу с воздухом и неагрессивными газовоздушными средами, удельное содержание пыли в которых - не более 100 мг/м.куб. Максимальная температура рабочей среды – плюс 60°С.

Общие сведения

• Одно - или трехфазный асинхронный двигатель с назад загнутыми лопатками; • Варианты исполнения рабочих колес по материалам: сталь; • Материал корпуса: оцинкованная сталь; • Рабочее напряжение: - однофазные 1~230В; - трехфазные 1~400В; • Класс изоляции корпуса: IP54; • Монтаж: уголок шина.

Основные выпускаемые типоразмеры

Вентилятор ВКП-Б - конструктивные особенности

Прямоугольный канальный вентилятор ВКП-Б состоит из следующих узлов и деталей. Корпус – прямоугольный короб из оцинкованной стали. По торцам предусмотрены монтажные фланцы для подсоединения вентилятора ВКП-Б к вентиляционным воздуховодам посредством монтажной шины. Для более плотной сборки рекомендуется использовать уплотнительные ленты и герметики. Установка вентилятора ВКП-Б возможна в любом монтажном положении: горизонтальном, вертикальном, под углом. Степень защиты от пыли и воды – IP54. Внутри корпуса располагается рабочее колесо радиального типа со стальными лопастями, которые отогнуты в противоположную вращению сторону. Вентиляторы канальные ВКП-Б комплектуются одно- или трехфазным асинхронным двигателем. Защиту агрегата от перегрева обеспечивают термоконтакты, которые автоматически размыкаются при превышении температурой критической отметки. Обратное включение также производится автоматически, когда температура падает.

Условия эксплуатации вентилятора ВКП-Б

Прямоугольные канальные вентиляторы ВКП-Б могут эксплуатироваться в следующих условиях: - климатическое исполнение – У по ГОСТ 15150; - температура окружающей среды – от минус 40°С до плюс 40°С. Завод-изготовитель выпускает канальные вентиляторы ВКП-Б в восьми стандартных типоразмерах, которые унифицированы со стандартным рядом прямоугольных воздуховодов. Любая из моделей может быть изготовлена в следующих модификациях: - ВКП – вентилятор в базовом исполнении из оцинкованной стали; - ВПК-Б – с пониженными шумовыми характеристиками; - ВКП-Ш – оснащаются шумоизолированным корпусом; - ВКПН – двигатель вынесен за пределы проходного сечения; - ВКПН-КХ – с наружным расположением двигателя, для кухонь.
