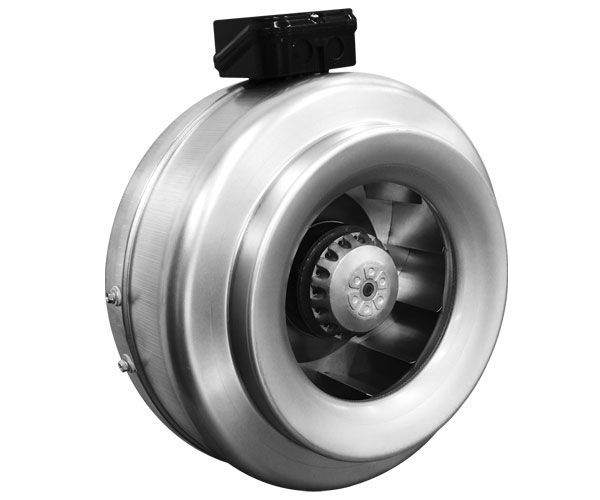

Канальные вентиляторы ВКК-М

Вентиляторы канальные круглые ВКК-М используются в приточно-вытяжных канальных вентиляционных сетях местного и общеобменного значения.

Спецпредложение

Для получения скидки, заполните контактную форму

Описание

Канальные вентиляторы ВКК-М широко применяются для организации воздухообмена жилых, общественных, административных и небольших производственных помещений.
Допустимые рабочие среды: воздух и неагрессивные газовоздушные смеси, предельная запыленность которых не превышает 0,1 г/м.куб. Наибольшая температура рабочей среды – до плюс 60°С.
В рабочей среде не допускается наличие липкой пыли, волокнистых включений, абразива и химически активных компонентов.

Общие сведения

• Однофазный асинхронный двигатель с назад загнутыми лопатками
• Варианты исполнения мотор-колес: «Стандарт»
• Материал корпуса: оцинкованная сталь
• Рабочее напряжение: 1~230В
• Класс изоляции корпуса: IP44
• Монтаж: ниппельное соединение

Основные выпускаемые типоразмеры

100
125
160
200
250
315

Канальный вентилятор ВКК-М – конструктивные особенности

Круглые канальные вентиляторы ВКК-М имеют моноблочную конструкцию, выпускаются заводом в полностью готовом к монтажу виде. Круглые вентиляторы ВКК-М устанавливаются непосредственно в разрыв воздуховодов, при этом необходимо соблюдать следующие правила:
– длина прямого участка со стороны забора воздуха – не менее одного диаметра проходного сечения вентилятора;
– длина прямого участка со стороны выхлопа – не менее 3-х диаметров.
Также на этих участках не допускается размещение какого-либо другого вентоборудования, повышающего аэродинамическое сопротивление (фильтров, глушителей и др.).
Соединение патрубков вентилятора канального ВКК-М с воздуховодами – ниппельное. Для надежной герметизации и исключения утечек рекомендуется использовать уплотнительные пасты и герметики.
Основные конструктивные элементы вентилятора круглого канального ВКК- М:
– цилиндрический корпус из оцинкованной стали;
– осевое рабочее колесо с отогнутыми назад лопатками;
– асинхронный однофазный электропривод (рабочее напряжение – 1…230В, степень защиты – IP44).
По спецзаказу возможен выпуск канальных вентиляторов ВКК-М в полимерном корпусе.
Для защиты вентилятора ВКК-М в его конструкции предусмотрены термоконтакты, автоматически отключающие агрегат при перегреве (включение также происходит автоматически по мере остывания).

Условия эксплуатации вентилятора ВКК-М

Круглые канальные вентиляторы ВКК-М предназначены для работы в условиях У по ГОСТ 15150 по второй категории размещения в диапазоне температур окружающей среды от минус 40С до плюс 40С.

Вентиляторы круглые канальные ВКК-М выпускаются в шести стандартных типоразмерах. Достаточно широкая номенклатурная линейка позволяет выбрать оптимальную модель вентилятора ВКК-М для конкретных условий эксплуатации.
