Описание

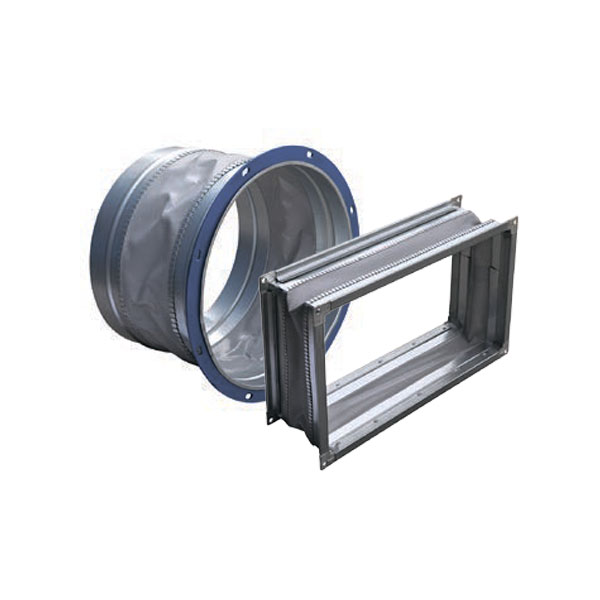

Вставки гибкие круглые и прямоугольные предназначены для предотвращения передачи вибрации от вентилятора к воздуховоду и применяются в вентиляционных системах, перемещающих воздух в интервалах температур от -40°С до +80°С.
Корпус вставки изготовлен из оцинкованной стали, в середине закреплена тканевая лента, обеспечивающая герметичность канала. Конструкция вставки позволяет крепить её к фланцам вентиляторов с помощью болтов или реечного соединения.
Характеристики
Габаритные и присоединительные размеры вставок гибких круглых
|
Модель |
№ вентилятора |
D |
D1 |
n, шт |
Масса, кг |
Фланец из полосы |
|
ВГК-ВРН/ВРВ-2,0-Ф/Ф-О |
2,0 |
200 |
235 |
4 |
1,7 |
25 |
|
ВГК-ВРН/ВРВ-2,5-Ф/Ф-О |
2,5 |
250 |
289 |
4 |
2 |
25 |
|
ВГК-ВРН/ВРВ-2,8-Ф/Ф-О |
2,8 |
280 |
309 |
4 |
2,2 |
25 |
|
ВГК-ВРН/ВРВ-3,1-Ф/Ф-О |
3,15 |
315 |
349 |
8 |
2,4 |
25 |
|
ВГК-ВРН/ВРВ-3,5-Ф/Ф-О |
3,55 |
355 |
384 |
8 |
2,7 |
25 |
|
ВГК-ВРН/ВРВ-4,0-Ф/Ф-О |
4,0 |
400 |
434 |
8 |
3,1 |
25 |
|
ВГК-ВРН/ВРВ-4,5-Ф/Ф-О |
4,5 |
450 |
479 |
8 |
3,5 |
25 |
|
ВГК-ВРН/ВРВ-5,0-Ф/Ф-О |
5,0 |
500 |
534 |
16 |
3,8 |
25 |
|
ВГК-ВРН/ВРВ-5,6-Ф/Ф-О |
5,6 |
560 |
589 |
16 |
4,3 |
25 |
|
ВГК-ВРН/ВРВ-6,3-Ф/Ф-О |
6,3 |
630 |
665 |
16 |
4,8 |
25 |
|
ВГК-ВРН/ВРВ-7,1-Ф/Ф-О |
7,1 |
710 |
739 |
16 |
5,4 |
25 |
|
ВГК-ВРН/ВРВ-8,0-Ф/Ф-О |
8,0 |
800 |
829 |
16 |
6,1 |
25 |
|
ВГК-ВРН/ВРВ-9,0-Ф/Ф-О |
9,0 |
900 |
938 |
16 |
6,8 |
25 |
|
ВГК-ВРН/ВРВ-10,0-Ф/Ф-О |
10,0 |
1000 |
1030 |
16 |
7,5 |
25 |
|
ВГК-ВРН/ВРВ-11,2-Ф/Ф-О |
11,2 |
1120 |
1164 |
16 |
8,5 |
25 |
|
ВГК-ВРН/ВРВ-12,5-Ф/Ф-О |
12,5 |
1250 |
1280 |
16 |
9,5 |
25 |
МАРКИРОВКА:
Вставка гибкая ВГК-ВРН/ВРВ-2,0-Ф/Ф-О
где: ВГК-ВРН/ВРВ – вставка гибкая круглая для радиальных вентиляторов ВРН/ВРВ;
2,0 – типоразмер вставки гибкой круглой (номер вентилятора);
Ф/Ф – тип соединения вставки гибкой круглой: Ф/Ф – фланец-фланец;
О – исполнение вставки гибкой круглой: общепромышленное.
Вставка гибкая ВГК-ВРН/ВРВ-2,5-Ф/Н-О
где: ВГК-ВРН/ВРВ – вставка гибкая круглая для радиальных вентиляторов ВРН/ВРВ;
2,5 – типоразмер вставки гибкой круглой (номер вентилятора);
Ф/Н – тип соединения вставки гибкой круглой: Ф/Н – фланец-ниппель;
О – исполнение вставки гибкой круглой: общепромышленное.
Габаритные и присоединительные размеры вставок гибких прямоугольных
|
Модель |
№ вент. |
А |
А1 |
В |
В1 |
D |
H |
Масса, кг |
Фланец |
|
|
Уголок |
Шина |
|||||||||
|
ВГП-ВРН/ВРВ-2-Ш/Ш-О |
2,0 |
275 |
255 |
161 |
140 |
9,5 |
167 |
1,6 |
– |
20 |
|
ВГП-ВРН/ВРВ-2,5-Ш/Ш-О |
2,5 |
346 |
325 |
198 |
177 |
9,5 |
167 |
2 |
– |
20 |
|
ВГП-ВРН/ВРВ-2,8-Ш/Ш-О |
2,8 |
383 |
362 |
222 |
201 |
9,5 |
167 |
2,3 |
– |
20 |
|
ВГП-ВРН/ВРВ-3,1-Ш/Ш-О |
3,15 |
420 |
399 |
240 |
219 |
9,5 |
167 |
2,5 |
– |
20 |
|
ВГП-ВРН/ВРВ-3,5-Ш/Ш-О |
3,55 |
475 |
454 |
270 |
251 |
9,5 |
167 |
2,8 |
– |
20 |
|
ВГП-ВРН/ВРВ-4-Ш/Ш-О |
4,0 |
533 |
512 |
304 |
283 |
9,5 |
167 |
3,1 |
– |
20 |
|
ВГП-ВРН/ВРВ-4,5-Ш/Ш-О |
4,5 |
595 |
574 |
341 |
320 |
9,5 |
167 |
3,4 |
– |
20 |
|
ВГП-ВРН/ВРВ-5-Ш/Ш-О |
5,0 |
673 |
642 |
385 |
354 |
11 |
215 |
5,5 |
– |
30 |
|
ВГП-ВРН/ВРВ-5,6-Ш/Ш-О |
5,6 |
749 |
718 |
426 |
395 |
11 |
215 |
6,6 |
– |
30 |
|
ВГП-ВРН/ВРВ-6,3-Ш/Ш-О |
6,3 |
831 |
800 |
473 |
442 |
11 |
215 |
7,4 |
– |
30 |
|
ВГП-ВРН/ВРВ-7,1-Ш/Ш-О |
7,1 |
930 |
899 |
529 |
498 |
11 |
215 |
8,3 |
– |
30 |
|
ВГП-ВРН/ВРВ-8-Ш/Ш-О |
8,0 |
1039 |
1008 |
595 |
564 |
11 |
215 |
9,2 |
– |
30 |
|
ВГП-ВРН/ВРВ-9-Ш/Ш-О |
9,0 |
1161 |
1132 |
664 |
633 |
11 |
215 |
10,3 |
– |
30 |
|
ВГП-ВРН/ВРВ-10-Ш/Ш-О |
10,0 |
1317 |
1270 |
753 |
706 |
11 |
215 |
11,5 |
32х32 |
– |
|
ВГП-ВРН/ВРВ-11,2-Ш/Ш-О |
11,2 |
1468 |
1425 |
833 |
787 |
11 |
215 |
12,8 |
32х32 |
– |
|
ВГП-ВРН/ВРВ-12,5-Ш/Ш-О |
12,5 |
1641 |
1594 |
927 |
880 |
11 |
215 |
14,3 |
32х32 |
– |
МАРКИРОВКА:
Вставка гибкая ВГП-ВРН/В-2,0-Ш/Ш-О
где: ВГП-ВРН/ВРВ – вставка гибкая прямоугольная для радиальных вентиляторов ВРН/ВРВ;
2,0 – типоразмер вставки гибкой прямоугольной (номер вентилятора);
Ш/Ш – тип соединения вставки гибкой прямоугольной: Ш/Ш – шина-шина;
О – исполнение вставки гибкой прямоугольной: общепромышленное).
