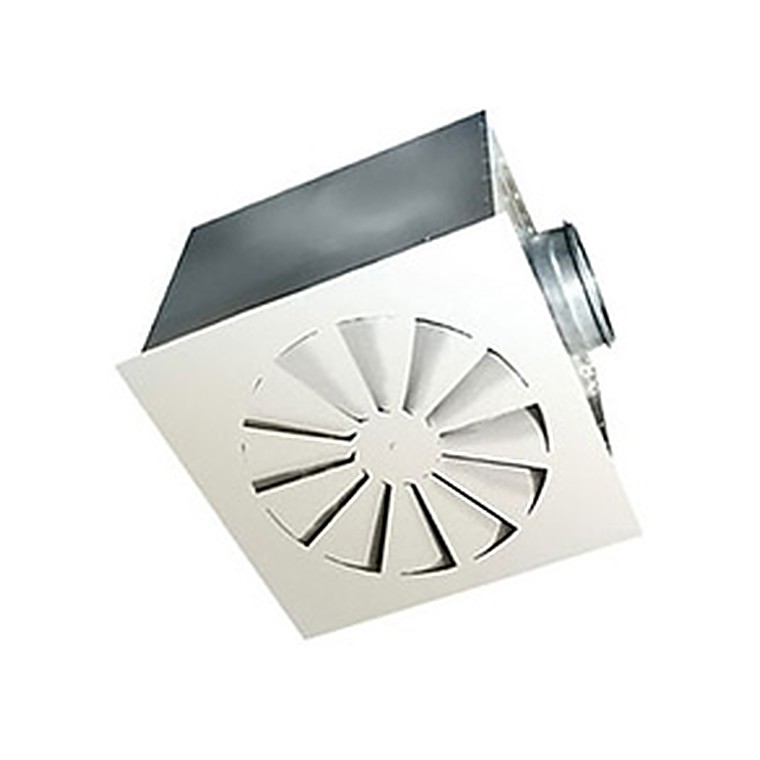

Воздухораспределители панельные 3ДПЗ, 3ДПЗР
Воздухораспределители панельные 3ДПЗ, 3ДПЗР предназначены для подачи воздуха системами вентиляции и кондиционирования в изотермическом и неизотермическом режимах (нагрева и охлаждения) из верхней зоны помещений горизонтальными настилающимися закрученными струями. Вихревой режим течения приточного воздуха на выходе из воздухораспределителя позволяет повысить коэффициент эжекции окружающего воздуха к приточной струе по сравнению с прямоточными струями и, как следствие, увеличить интенсивность снижения скорости и выравнивания температуры в струе с температурой помещения.
Воздухораспределители 3ДПЗ, 3ДПЗР рекомендуется применять в помещениях, где требуется повышенная кратность воздухообмена и избыточная температура приточного воздуха ∆t0≥5°C (производственные помещения, концертные и торговые залы, спортивные сооружения, вокзалы, аэропорты и т.д.). Также воздухораспределители 3ДПЗ, 3ДПЗР можно использовать и для удаления воздуха из помещений. Воздухораспределители 3ДПЗ, 3ДПЗР состоят из воздухораздающей панели прямоугольной формы, в центре которой диффузор с закручивающими лопатками, и камеры статического давления (КСД) с подводящим патрубком круглого сечения. КСД имеет боковой или торцевой подвод и обеспечивает равномерное истечение воздуха из воздухораспределителя. Для изменения и регулирования расхода воздуха воздухораспределители 3ДПЗР дополнительно оснащаются регулятором расхода воздуха, установленным в подводящем патрубке КСД.
Воздухораспределители 3ДПЗ, 3ДПЗР устанавливаются на отводах круглых воздуховодов при открытой прокладке воздуховодов или встраиваются в подвесные потолки, при этом обеспечивается настилание горизонтальной струи на потолок. Герметичность соединения с подводящим воздуховодом обеспечивается резиновым уплотнением.
