Турбулизирующие воздухораспределители 1ВПТ, 1ВПТР
Воздухораспределители панельные 1ВПТ, 1ВПТР предназначены для подачи воздуха системами вентиляции и кондиционирования закрученными струями в верхнюю зону, а также непосредственно в обслуживаемую зону помещений общественного и производственного назначения.
Преимуществом воздухораспределителей 1ВПТ, 1ВПТР является возможность обеспечить интенсивное перемешивание приточного воздуха с окружающим, которое происходит на сравнительно коротком участке и сопровождается резким падением скоростей и выравниванием температуры в воздушном потоке.

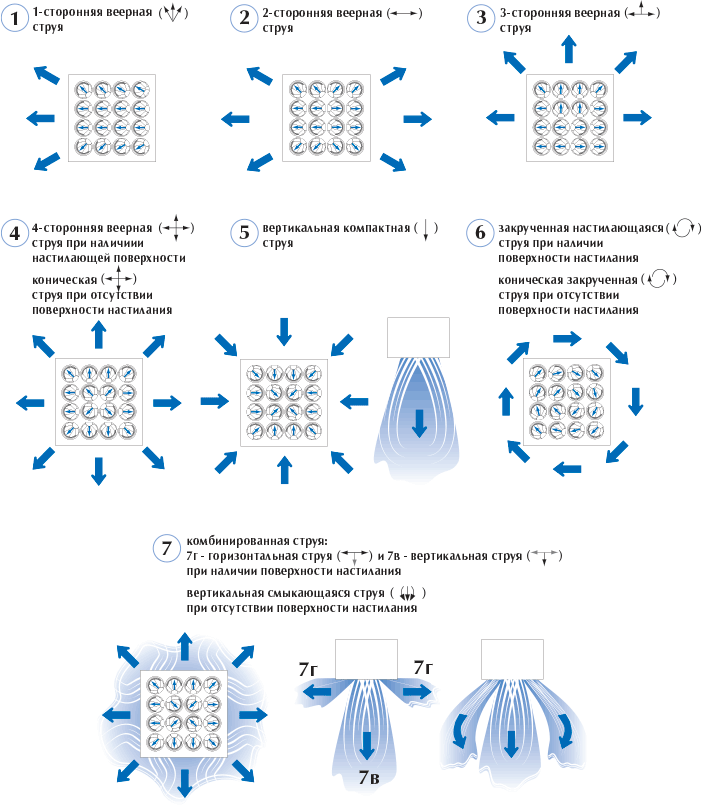

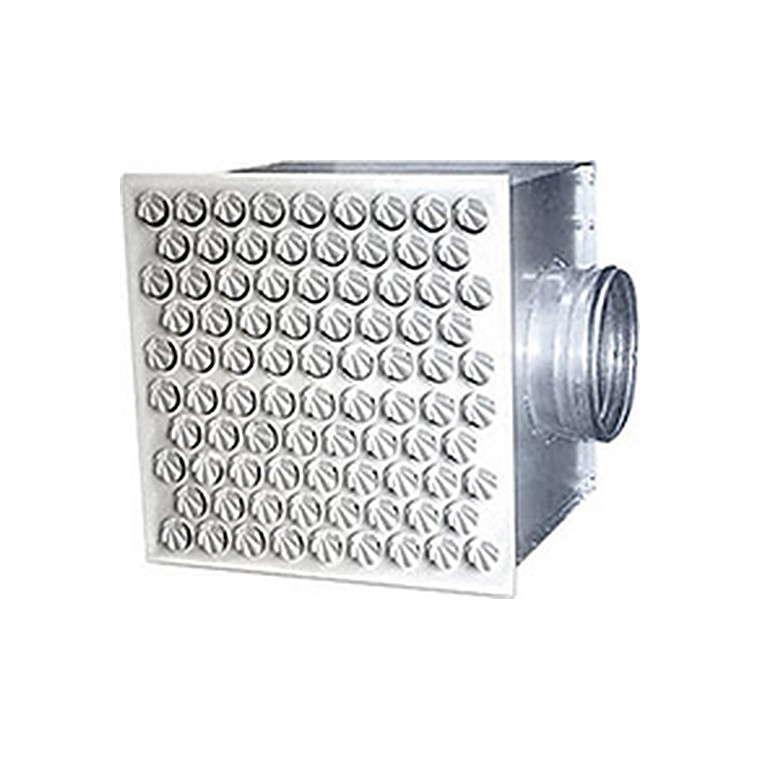

Воздухораспределители 1ВПТ, 1ВПТР состоят из воздухораздающей панели прямоугольной формы, в которой установлены поворотные турбулизирующие ячейки, и камеры статического давления (КСД) с подводящим патрубком круглого сечения. Индивидуальная настройка угла поворота каждой ячейки предоставляет широкие возможности в выборе вариантов распределения воздуха и видов формируемых воздушных струй без изменения уровня шума, объёма подаваемого воздуха и без изменения потери давления. Наиболее интересными из возможных видов струй, формируемых воздухораспределителями, являются настилающаяся, закрученная и комбинированная струи.
Настилающаяся струя, формируемая 1ВПТ, 1ВПТР, дальнобойна и может быть реализована различными способами. Поворотом ячеек струя может быть направлена в одну, две, три или четыре стороны. Таким образом, 1ВПТ/1ВПТР может применяться и как центральный, и как угловой, и как односторонний воздухораспределитель, что позволяет реализовать требуемую систему воздухораспределения одним видом изделий, не внося во внешнее оформление помещения беспорядочного многообразия.
Закрученная струя позволяет раздать в помещении большой объем воздуха на минимальном расстоянии от рабочей зоны, не создавая сквозняков.
Комбинированной струёй один воздухораспределитель 1ВПТ, 1ВПТР обеспечивает требования по объёму воздуха всего помещения (настилающийся поток) и, в тоже время, может подавать часть воздуха в локальную рабочую зону (центральный вертикальный поток). Долевое отношение воздуха в вертикальной и настилающейся струе может варьироваться по желанию пользователя.
Камера статического давления имеет боковой или торцевой подвод и обеспечивает равномерное истечение воздуха из воздухораспределителя. Для изменения и регулирования расхода воздуха воздухораспределители 1ВПТР дополнительно оснащаются регулятором расхода воздуха, установленным в подводящем патрубке КСД.
Воздухораспределители 1ВПТ, 1ВПТР устанавливаются на отводах круглых воздуховодов при открытой прокладке воздуховодов или встраиваются в подвесные потолки. Герметичность соединения с подводящим воздуховодом обеспечивается резиновым уплотнением.

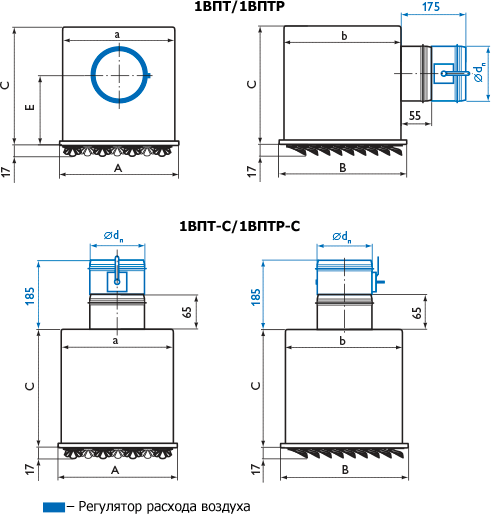

Характеристики панелей 1ВПТ, 1ВПТР
| Размер, а x b, мм |
F0, м2 | Ødn, мм | а1, мм | b1, мм | е, мм | g, мм | f, мм |
f1, мм | h, мм | h1, мм | Вес*, кг | ||||||
| 300 x 300 | 0.027 | 124 | 270 | 270 | 270 | 150 | 73 | 177 | — | — | 4.2 | ||||||
| 450 x 450 | 0.079 | 159 | 420 | 420 | 350 | 213 | 73 | 177 | — | — | 8.7 | ||||||
| 595 x 595 | 0.147 | 199 | 570 | 570 | 390 | 233 | 73 | 177 | — | — | 13.8 | ||||||
| 900 x 900 | 0.375 | 314 | 870 | 870 | 650 | 430 | 73 | 177 | — | — | 33.2 | ||||||
| 460 x 210 | 0.033 | 99 | 430 | 180 | 300 | 193 | 73 | 177 | — | — | 5.0 | ||||||
| 540 x 210 | 0.039 | 124 | 510 | 180 | 325 | 205 | 73 | 177 | — | — | 6.1 | ||||||
| 540 x 270 | 0.051 | 159 | 510 | 240 | 360 | 223 | 73 | 177 | — | — | 7.8 | ||||||
| 900 x 595 | 0.236 | 249 | 870 | 570 | 650 | 465 | 73 | 177 | — | — | 25.8 | ||||||
| 1195 x 595 | 0.323 | 314 | 1170 | 570 | 650 | 430 | 73 | 177 | — | — | 32.6 | ||||||
| 1ВПТ-С / 1ВПТР-С | |||||||||||||||||
| 300 x 300 | 0.027 | 124 | 270 | 270 | 200 | — | — | — | 88 | 190 | 3.6 | ||||||
| 450 x 450 | 0.079 | 159 | 420 | 420 | 200 | — | — | — | 88 | 190 | 6.8 | ||||||
| 595 x 595 | 0.147 | 199 | 570 | 570 | 200 | — | — | — | 88 | 190 | 10.6 | ||||||
| 900 x 900 | 0.375 | 314 | 870 | 870 | 300 | — | — | — | 88 | 190 | 23.5 | ||||||
| 460 x 210 | 0.033 | 99 | 430 | 180 | 200 | — | — | — | 88 | 190 | 4.0 | ||||||
| 540 x 210 | 0.039 | 124 | 510 | 180 | 200 | — | — | — | 88 | 190 | 4.6 | ||||||
| 540 x 270 | 0.051 | 159 | 510 | 240 | 200 | — | — | — | 88 | 190 | 5.8 | ||||||
