Универсальный обратный клапан КЛАРА

Универсальный обратный клапан КЛАРА автоматически перекрывает сечение воздуховода и исключает свободное перетекание воздуха в вентиляционной системе при неработающем вентиляторе. Относится к клапанам гравитационного действия.

Технические характеристики

Конструкция

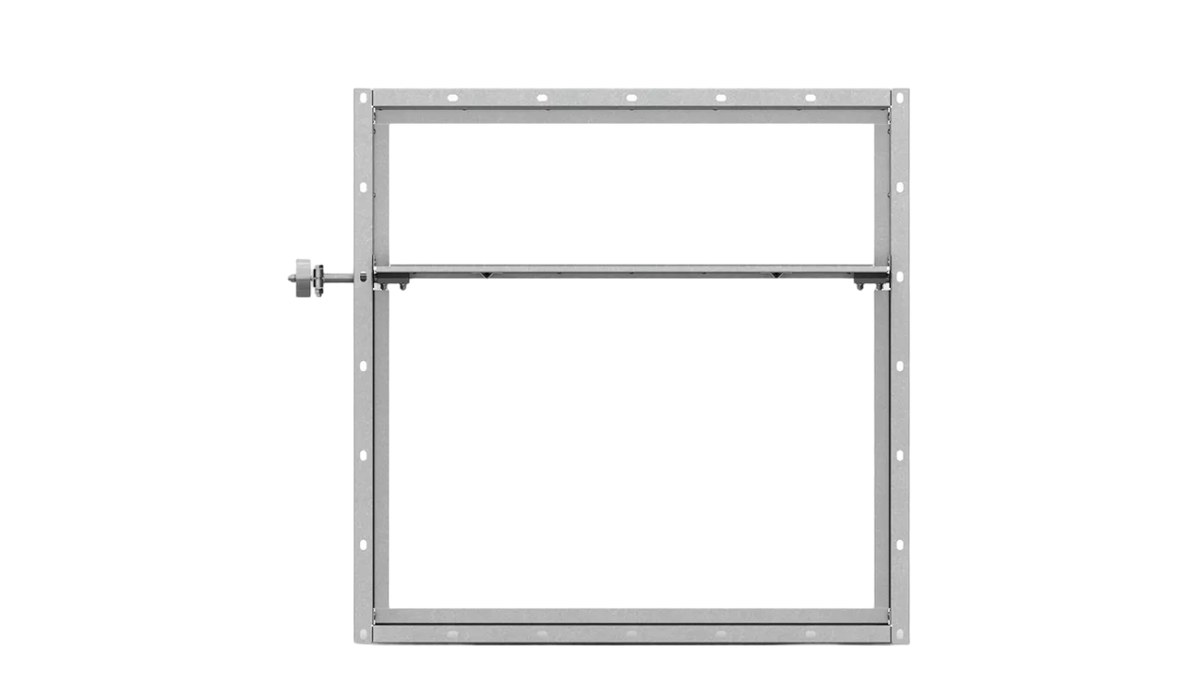

Клапан состоит из коробчатого корпуса и простых листовых лопаток, выполненных из стали. Главное отличие от аналогичных изделий этого типа — усиленный корпус: он выдерживает кратковременные силовые нагрузки и дополнительно защищён от перекосов, которые нередко возникают при монтаже и нарушают работу лёгких обратных клапанов.

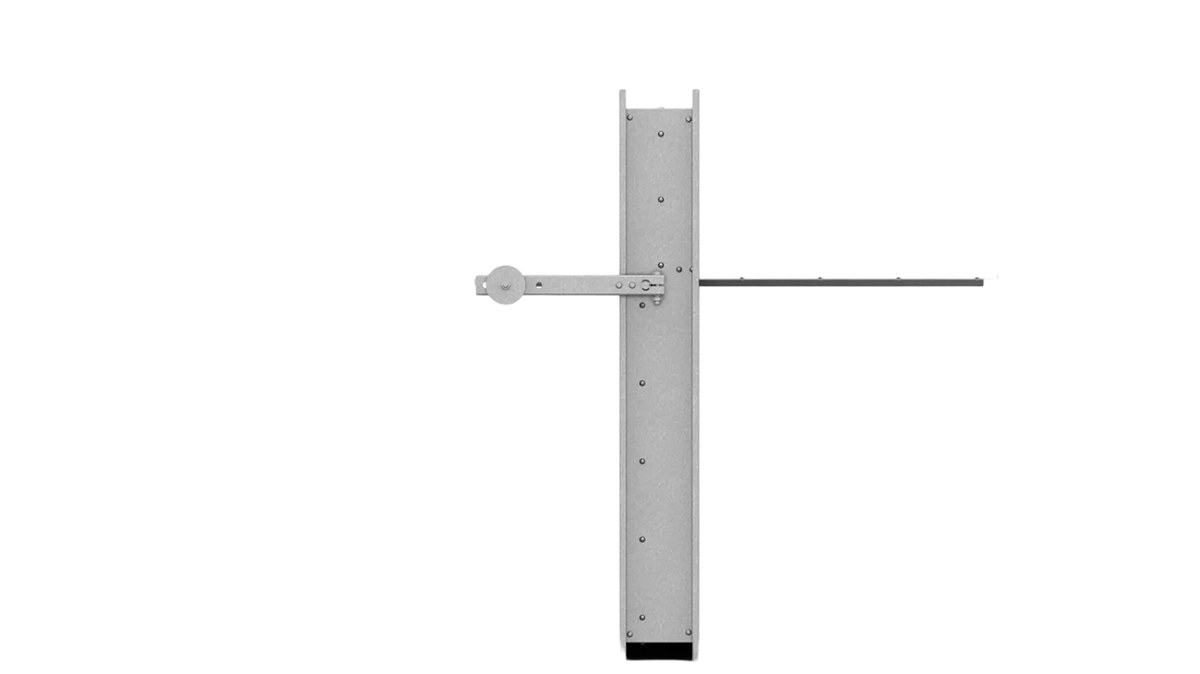

На боковой поверхности расположен настраиваемый противовес. Он позволяет отрегулировать клапан прямо при монтаже, под конкретную плоскость установки, — благодаря этому изделие сохраняет работоспособность независимо от пространственной ориентации участка воздуховода и не требует подбора отдельной модификации под каждое положение.

Принцип работы

Лопатки открываются под действием потока воздуха, когда вентилятор работает, и автоматически возвращаются в исходное закрытое положение при прекращении подачи. Настраиваемый противовес задаёт усилие возврата: им подбирают баланс между лёгкостью открытия при рабочем расходе и надёжным закрытием после остановки вентилятора.

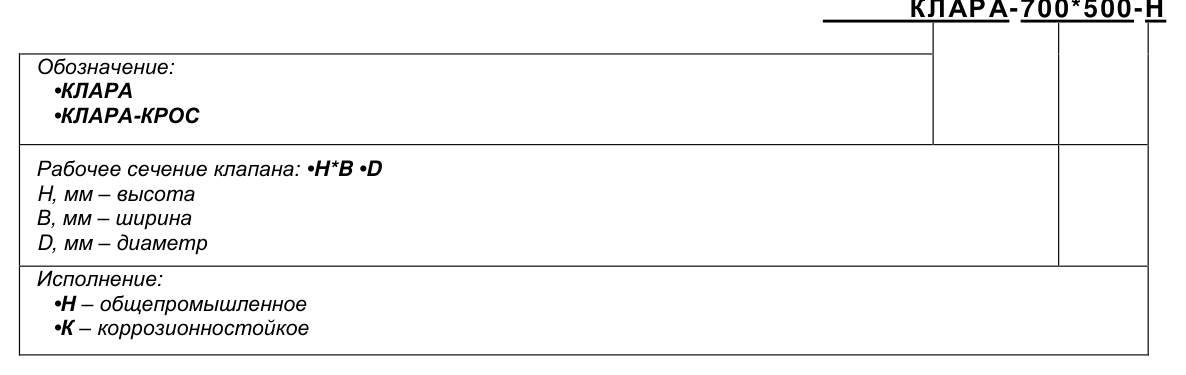

Исполнения и обозначения

Как подобрать

• Размер сечения воздуховода и расход воздуха в рабочей точке
• Плоскость установки и пространственная ориентация участка
• Скорость потока, при которой лопатки должны уверенно открываться
• Требования к усилию возврата и плотности закрытия после остановки вентилятора
• Условия монтажа — усиленный корпус предпочтителен там, где возможны механические нагрузки

Монтаж и обслуживание

• Устанавливается по направлению потока, с фиксацией корпуса без перекосов
• Противовес настраивают после монтажа, под фактическую плоскость установки клапана
• Проверяют открытие лопаток при рабочем расходе и полное закрытие после остановки вентилятора
• Перед клапаном выдерживают прямой участок канала для равномерного набегания потока
• Периодически осматривают оси, лопатки и противовес, удаляют пыль и загрязнения

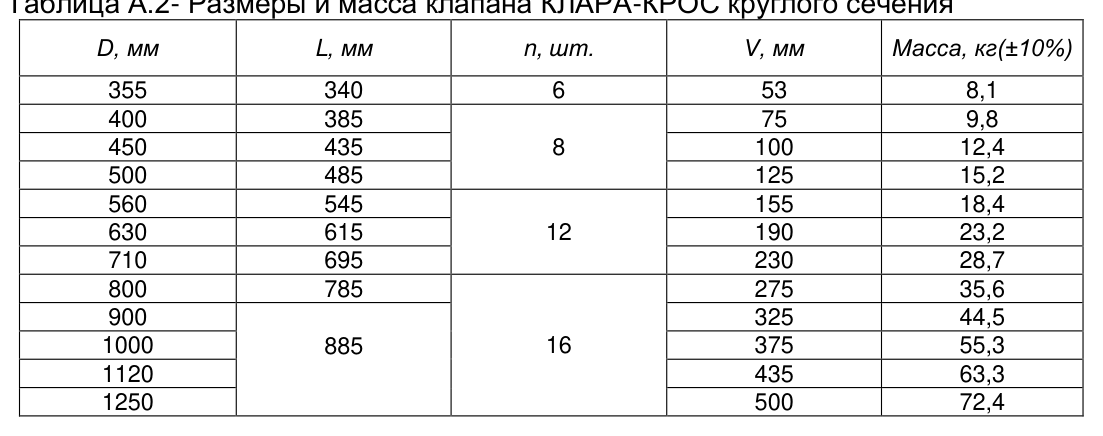

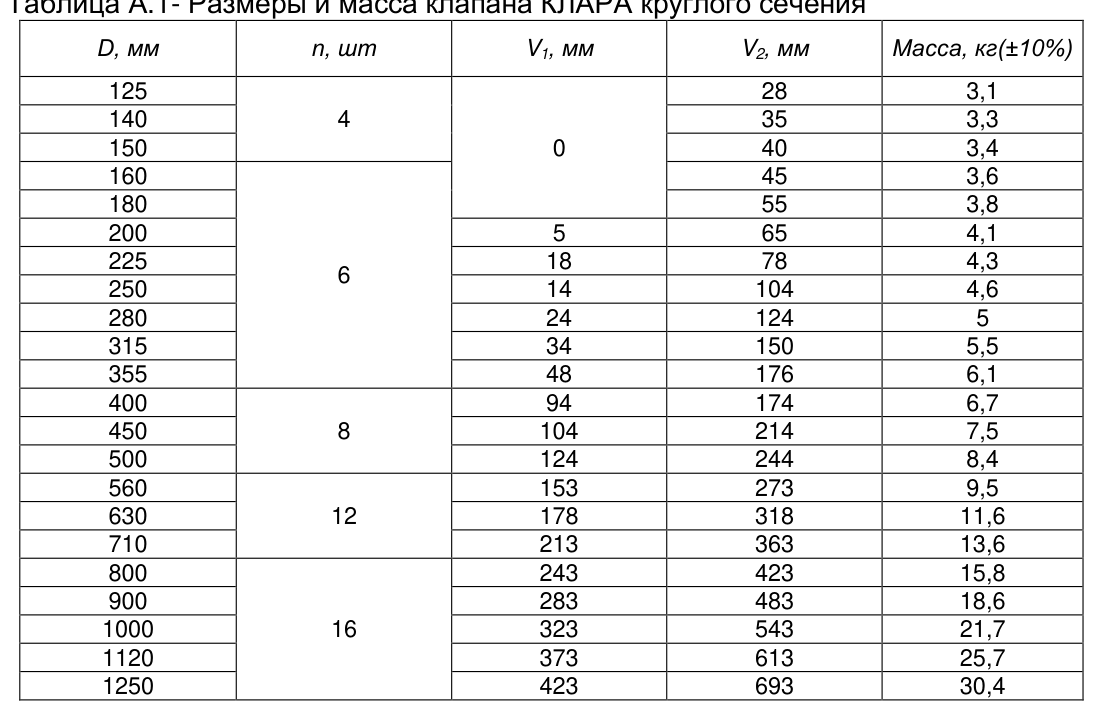

Чертежи и таблицы

Нажмите на изображение, чтобы открыть в полном размере. Данные приведены из каталога завода.

Документы и поставка

• Технический лист из каталога завода — скачать PDF.
• Паспорт и руководство по эксплуатации — скачать PDF.
• BIM-модели Revit (RFA) для проектирования — передаём по запросу.
• Изготовление под заказ, специальные требования согласовываются по бланк-заказу.
• Отгрузка по всей России, документы для проекта высылаем по запросу.
