Обратный клапан КОЛ

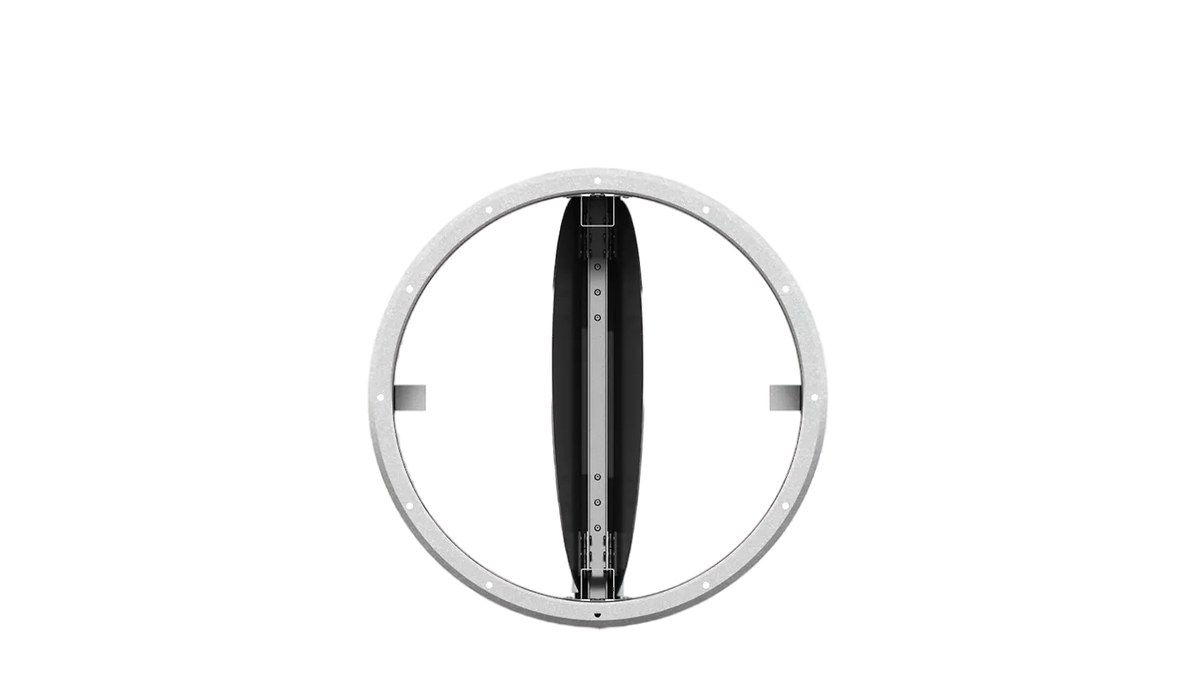

Обратный клапан КОЛ — клапан гравитационного действия, автоматически перекрывающий сечение воздуховода и исключающий свободное перетекание воздуха в вентиляционной системе при неработающем вентиляторе.

Технические характеристики

Конструкция

Клапан состоит из круглого корпуса, внутри которого под углом установлена жёсткая стойка с двумя полукруглыми лопатками, вращающимися вокруг неё. Снаружи корпуса нет ни деталей, ни узлов, лопатки не выходят за его габарит — это упрощает монтаж и расширяет условия установки, в том числе в стеснённых местах и внутри коробов.

Клапан выпускается в канальном типе и изготавливается из оцинкованной стали (исполнение Н) или нержавеющей стали (исполнение К). Рабочее давление — до 1000 Па. Отсутствие внешней кинематики и приводов делает конструкцию нечувствительной к обмерзанию наружных узлов и не требующей подведения питания.

Принцип работы

Лопатки открываются напором рабочего потока и удерживаются в открытом положении, пока вентилятор работает. При остановке вентилятора напор исчезает, и лопатки под собственным весом возвращаются в исходное закрытое положение, перекрывая сечение канала. Питание и сигналы управления клапану не нужны — он срабатывает от самого потока.

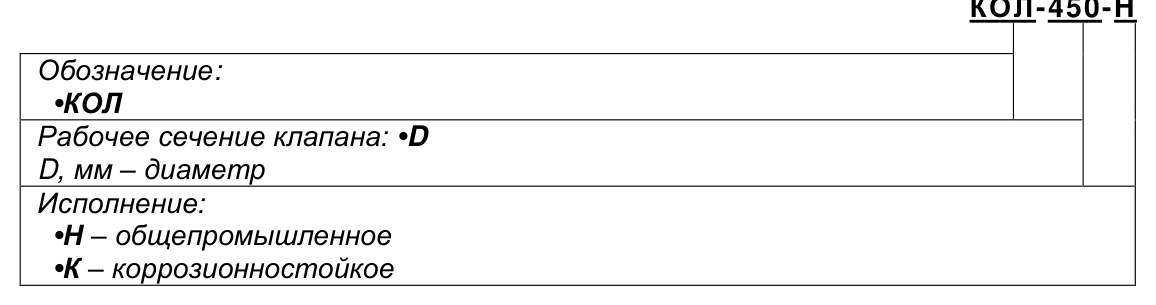

Исполнения и обозначения

Как подобрать

• Диаметр воздуховода и расход воздуха в рабочей точке
• Рабочее давление в сети — до 1000 Па для этого клапана
• Скорость потока, при которой лопатки уверенно открываются
• Направление потока и пространственная ориентация участка воздуховода
• Исполнение по среде: оцинкованная сталь (Н) или нержавеющая сталь (К)

Монтаж и обслуживание

• Устанавливается строго по стрелке направления потока на прямом участке канала
• Пространственную ориентацию выбирают так, чтобы вес лопаток возвращал их в закрытое положение
• Перед клапаном выдерживают прямой участок, иначе поток будет открывать лопатки неравномерно
• Внешних узлов и вылета лопаток за габарит нет, поэтому вокруг корпуса не нужен монтажный запас
• Периодически осматривают ось и лопатки, удаляют пыль и налёт, мешающие свободному ходу

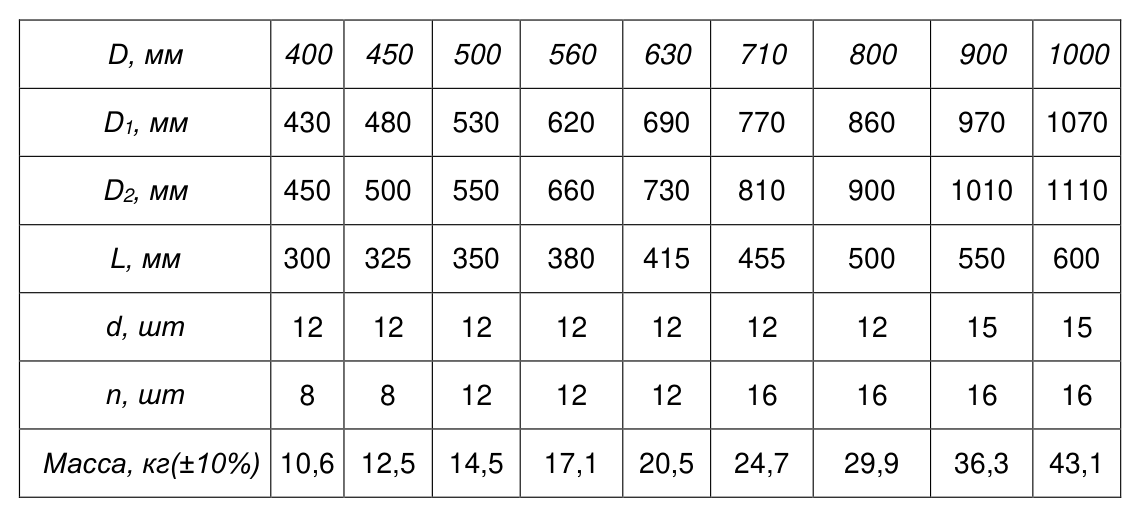

Чертежи и таблицы

Нажмите на изображение, чтобы открыть в полном размере. Данные приведены из каталога завода.

Документы и поставка

• Технический лист из каталога завода — скачать PDF.
• Паспорт и руководство по эксплуатации — скачать PDF.
• BIM-модели Revit (RFA) для проектирования — передаём по запросу.
• Изготовление под заказ, специальные требования согласовываются по бланк-заказу.
• Отгрузка по всей России, документы для проекта высылаем по запросу.
