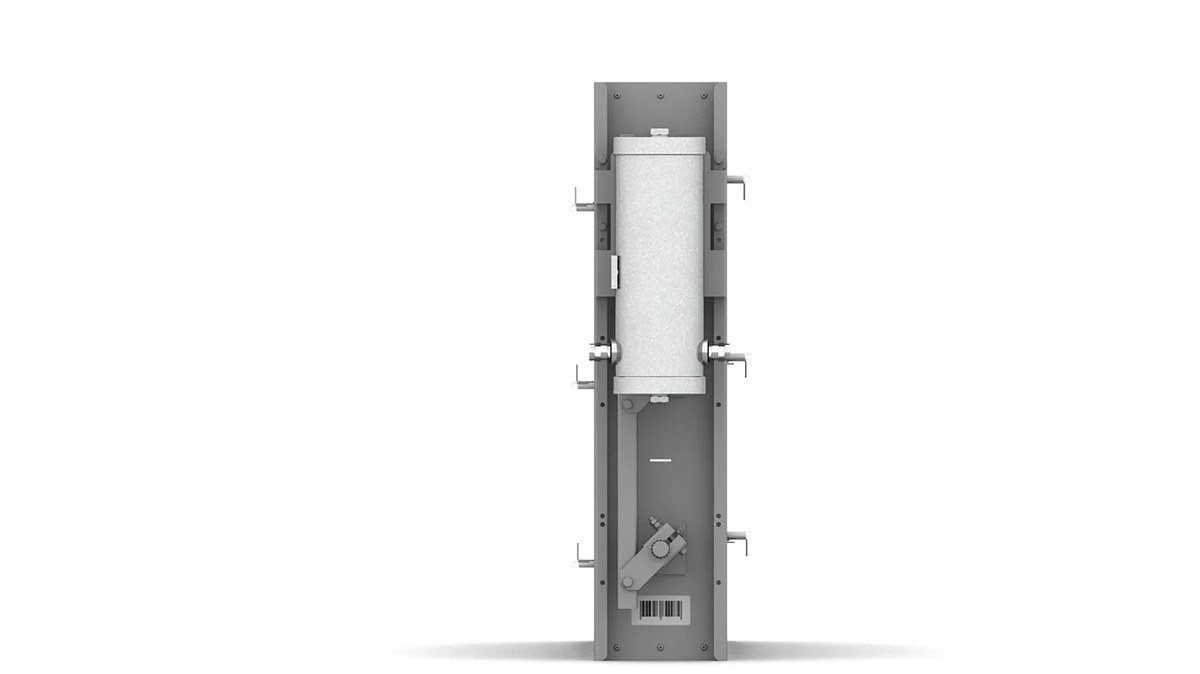

Воздушный клапан высокой плотности НЕРПА

Воздушный клапан высокой плотности НЕРПА регулирует приточный, рециркуляционный или вытяжной воздух в системах вентиляции высокого давления и рассчитан на резкие скачки перепада рабочего давления в сети, достигающего 10000 Па.

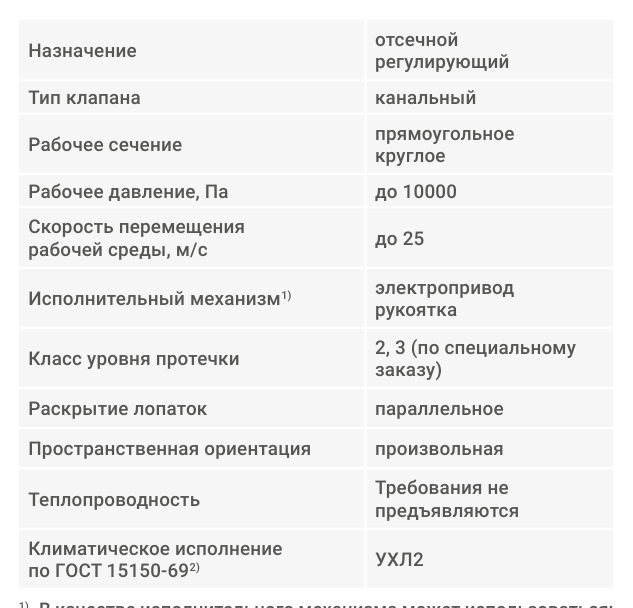

Технические характеристики

Конструкция

Клапан состоит из усиленного сварного корпуса и лопаток коробчатой формы с увеличенной жёсткостью. Примыкание лопаток выполнено в форме замкового уплотнения, само уплотнение обеспечивается специальным силиконовым профилем, установленным на лопатке или на упорах корпуса. Клапан изготавливается в канальном исполнении и имеет два присоединительных фланца.

Кинематика построена на рычагах и тягах с жёсткой сцепкой, а подшипниковые узлы дают малые потери на трение: регулировать поток можно при максимальном заявленном давлении без дополнительных усилий на приводе. Материал — толстолистовая углеродистая сталь с защитным покрытием (исполнения Н и В) или нержавеющая сталь, в том числе коррозионностойкое взрывозащищённое исполнение КВ.

Принцип работы

Лопатки коробчатого профиля с замковым примыканием и силиконовым уплотнением смыкаются в закрытом положении, обеспечивая высокую плотность даже при большом перепаде. Разворот лопаток через жёсткую рычажную кинематику меняет живое сечение и, следовательно, сопротивление участка, позволяя точно дозировать расход в сетях высокого давления.

Исполнения и обозначения

Как подобрать

• Рабочий и пиковый перепад давления в сети — клапан рассчитан до 10000 Па
• Требуемая плотность в закрытом положении и допустимая протечка
• Присоединительный размер сечения и располагаемая длина участка под канальный корпус
• Исполнение по среде и взрывоопасности зоны: Н, В, К или КВ
• Момент на валу и тип привода с учётом рабочего перепада давления

Монтаж и обслуживание

• Монтаж в разрыв воздуховода на два присоединительных фланца с прокладками
• Корпус устанавливают без перекосов — деформация нарушает работу замкового уплотнения
• Вес клапана и привода воспринимают самостоятельные опоры, а не соседние участки сети
• Привод подбирают по моменту с запасом на максимальный рабочий перепад давления
• При обслуживании проверяют состояние силиконового профиля, люфты тяг и ход подшипниковых узлов

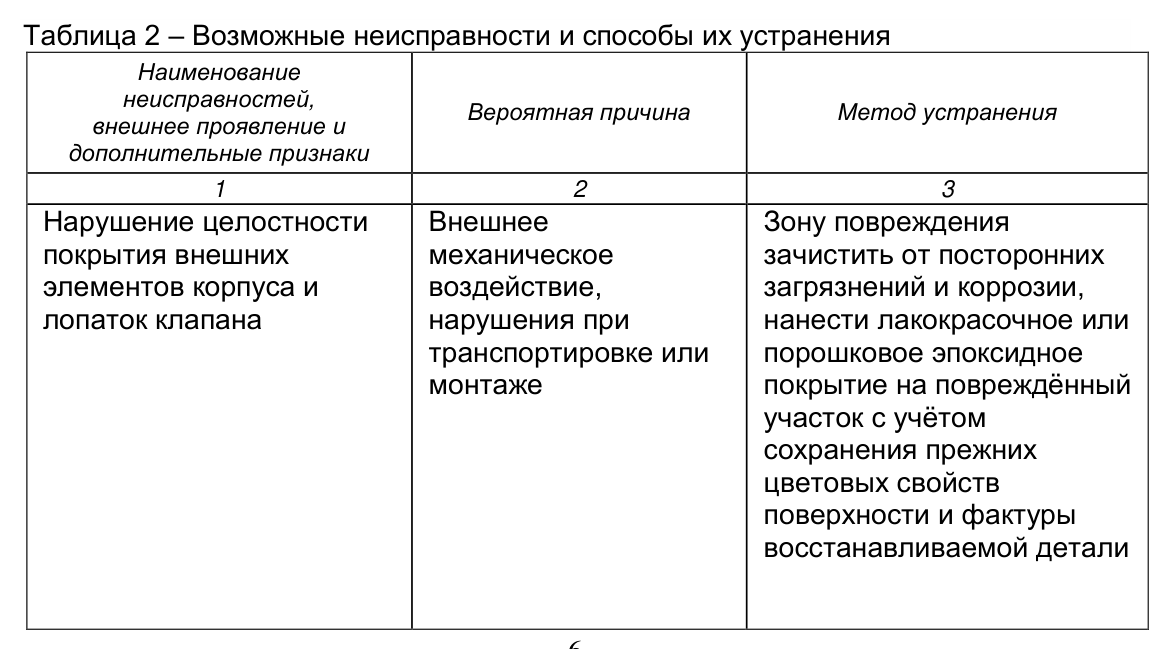

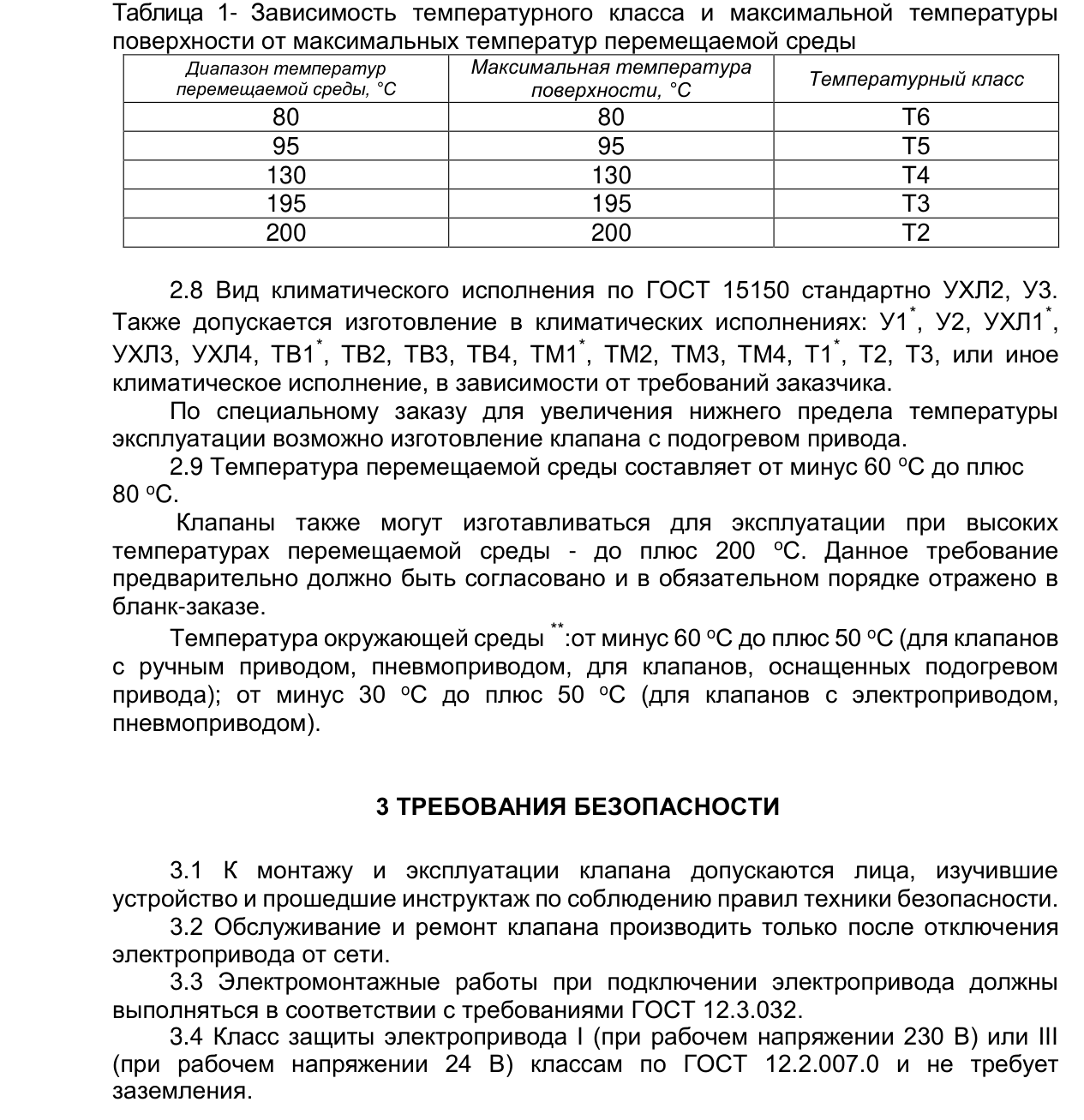

Чертежи и таблицы

Нажмите на изображение, чтобы открыть в полном размере. Данные приведены из каталога завода.

Документы и поставка

• Технический лист из каталога завода — скачать PDF.
• Паспорт и руководство по эксплуатации — скачать PDF.
• Сертификаты соответствия и декларации ЕАЭС (3 документа) — высылаем на объект по запросу.
• BIM-модели Revit (RFA) для проектирования — передаём по запросу.
• Изготовление под заказ, специальные требования согласовываются по бланк-заказу.
• Отгрузка по всей России, документы для проекта высылаем по запросу.
