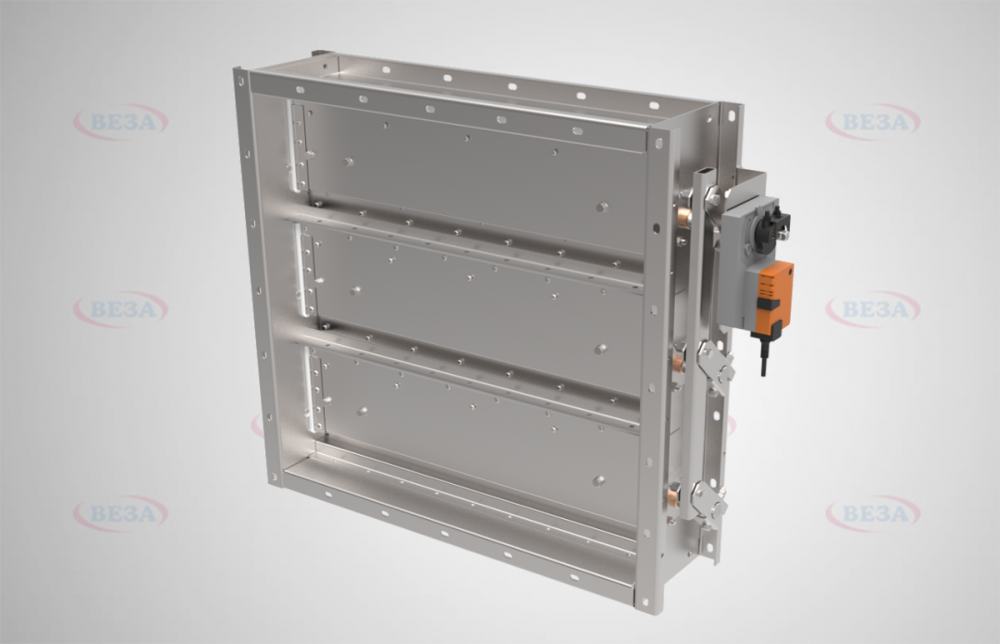

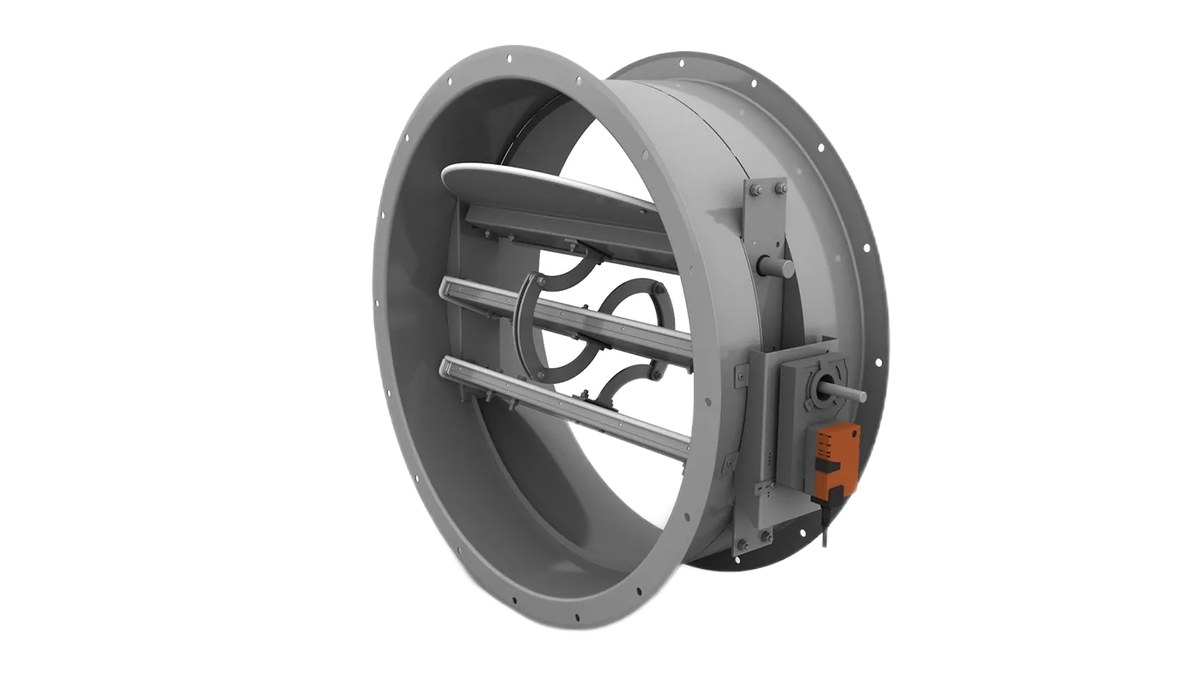

Клапан воздушный сейсмостойкий НЕРПА
⚙️ Подбор и заказ
Характеристики
Описание
Клапан воздушный сейсмостойкий НЕРПА регулирует приточный, рециркуляционный и вытяжной воздух в системах вентиляции высокого давления. Рассчитан на резкие скачки перепада давления в сети, которое может достигать 10000 Па.

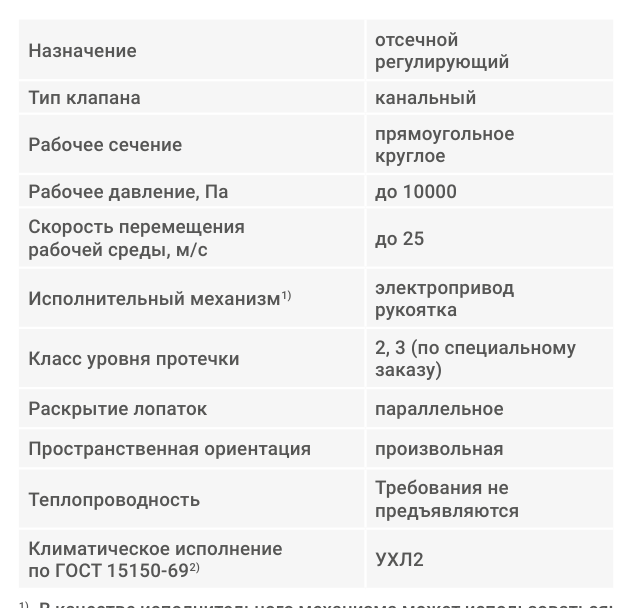

Технические характеристики
Конструкция
Клапан состоит из усиленного сварного корпуса и лопаток коробчатой формы, примыкание лопаток выполнено в форме замкового уплотнения. Герметичность обеспечивает специальный силиконовый профиль, установленный на лопатке или на упорах корпуса. Кинематика — рычаги и тяги на жёсткой сцепке.
Подшипниковые узлы дают малые потери на трение, поэтому поток регулируется без дополнительных усилий на приводе даже при максимальном заявленном давлении. Клапан изготавливается в канальном исполнении с двумя присоединительными фланцами из углеродистой толстолистовой стали с защитным покрытием либо из нержавеющей стали.
Принцип работы
Поворот лопаток меняет живое сечение канала и, соответственно, расход воздуха; в закрытом положении замковое примыкание с силиконовым уплотнением отсекает участок сети. Жёсткая сцепка тяг исключает рассинхронизацию лопаток при высоких нагрузках, что важно для сетей высокого давления и объектов с сейсмическими требованиями.
Исполнения и обозначения
Исполнения: общепромышленное и взрывозащищённое из стали с покрытием, коррозионностойкое и коррозионностойкое взрывозащищённое из нержавеющей стали. При заказе уточняются типоразмер, рабочее давление и тип привода.
Как подобрать
- По сечению воздуховода и расчётному расходу
- По рабочему давлению в сети — до 10000 Па
- По режиму работы: плавное регулирование или полное перекрытие
- По материалу и исполнению под условия среды
- По типу привода и требуемому крутящему моменту
Монтаж и обслуживание
- Монтируют в разрыв воздуховода на двух присоединительных фланцах
- Корпус не должен воспринимать нагрузку от воздуховодов — предусматривают опоры
- После монтажа проверяют синхронность и полный ход лопаток
- Привод настраивают на полный угол поворота и контролируют момент
- Периодически осматривают уплотнения, тяги и подшипниковые узлы

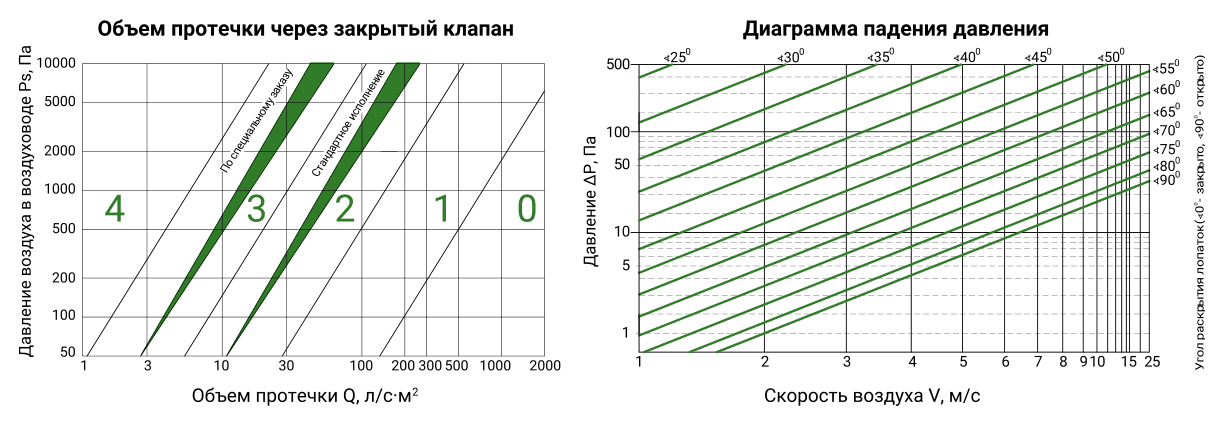

Чертежи и таблицы
Нажмите на изображение, чтобы открыть в полном размере. Данные приведены из каталога завода.
Документы и поставка
- Технический лист из каталога завода — скачать PDF.
- Паспорт изделия и руководство по эксплуатации передаются вместе с оборудованием.
- Изготовление под заказ, специальные требования согласовываются по бланк-заказу.
- Отгрузка по всей России, документы для проекта высылаем по запросу.
Подбор. Пришлите параметры системы — расход воздуха, сопротивление сети, условия установки. Инженер подберёт типоразмер и исполнение, посчитает рабочую точку и подготовит спецификацию.
Пришлите список позиций — оперативно посчитаем и предложим лучшие условия, включая нестандартные размеры.
