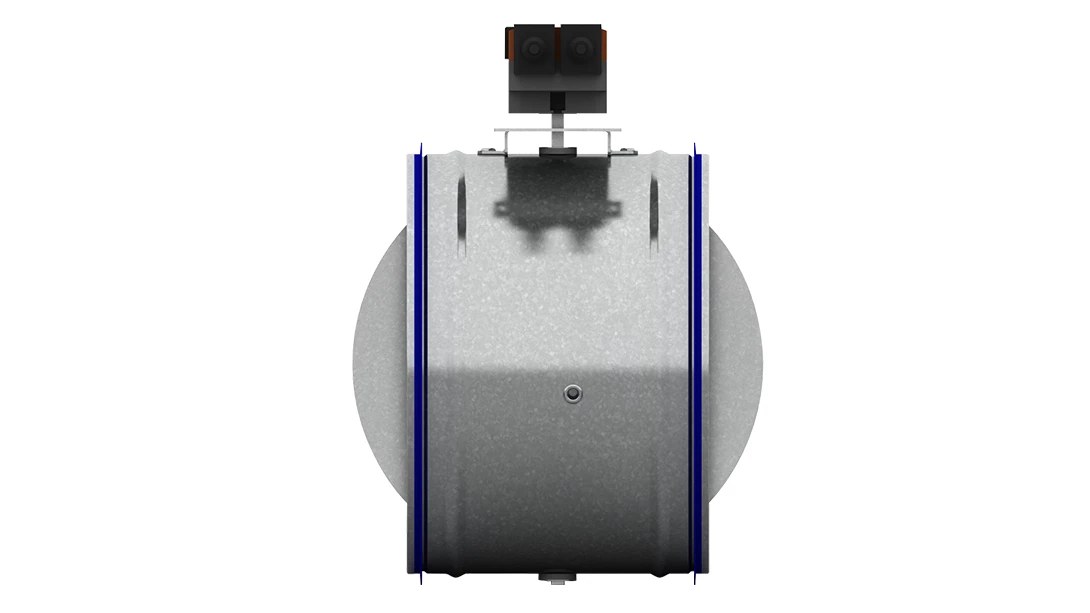

Клапан балансировочный КЛАБ

Клапан балансировочный КЛАБ выравнивает аэродинамические сопротивления участков системы вентиляции и задаёт расчётный расход воздуха в отдельных помещениях и точках сети, когда добиться этого подбором сечений воздуховодов не удаётся.

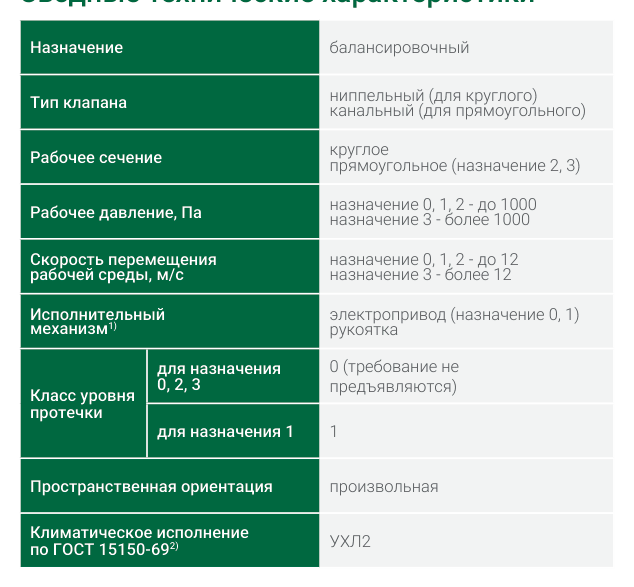

Технические характеристики

Конструкция

Клапан выпускается в трёх назначениях. Назначение 0 — регулирующий: уплотнения лопатки по корпусу нет, а на корпусе размещена номограмма подбора расхода воздуха в зависимости от перепада давления и угла поворота исполнительного механизма. Назначение 1 — отсечной: номограмма отсутствует, но появляется уплотнение лопатки по корпусу, что даёт заметно меньшую протечку в закрытом положении.

Назначение 2 — регулирующий клапан без уплотнения лопатки по корпусу, предназначенный для установки в системах дымоудаления. Управление положением лопатки выполняется исполнительным механизмом, угол поворота фиксируется, поэтому настроенный при пусконаладке расход сохраняется при последующей эксплуатации системы.

Принцип работы

Балансировка сводится к искусственному добавлению сопротивления на «лёгких» ветках сети. Поворачивая лопатку на нужный угол, вы поднимаете сопротивление участка ровно настолько, чтобы расход по нему совпал с проектным, а излишек воздуха ушёл в другие ветки. Номограмма на корпусе связывает угол поворота и перепад давления с расходом.

Исполнения и обозначения

Как подобрать

• Назначение клапана — регулирующий с номограммой, отсечной или для систем дымоудаления
• Расчётный расход воздуха и перепад давления на участке
• Присоединительный размер сечения по воздуховоду
• Требования к плотности в закрытом положении — с уплотнением лопатки или без него
• Способ управления: ручная настройка при пусконаладке или электропривод

Монтаж и обслуживание

• Устанавливается на прямом участке воздуховода, вдали от отводов и тройников
• Перед клапаном выдерживают прямой участок, иначе показания номограммы будут занижены
• Ориентацию оси лопатки выбирают так, чтобы рукоятка или привод оставались доступными
• Настроенное положение фиксируют и заносят в протокол пусконаладки
• Периодически проверяют затяжку фиксатора, состояние оси лопатки и подшипниковых опор

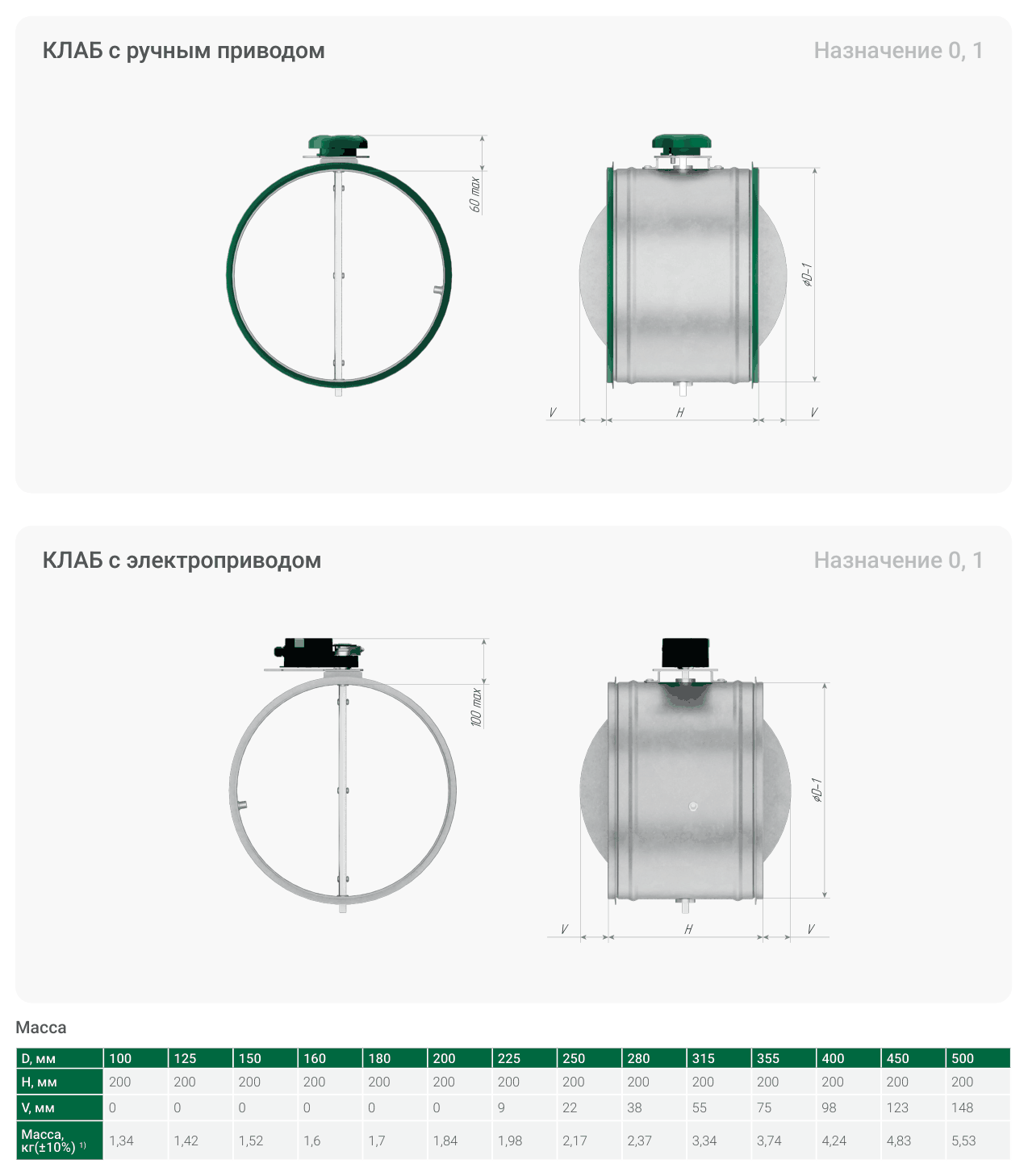

Чертежи и таблицы

Нажмите на изображение, чтобы открыть в полном размере. Данные приведены из каталога завода.

Документы и поставка

• Технический лист из каталога завода — скачать PDF.
• Паспорт и руководство по эксплуатации — скачать PDF.
• Сертификаты соответствия и декларации ЕАЭС (3 документа) — высылаем на объект по запросу.
• BIM-модели Revit (RFA) для проектирования — передаём по запросу.
• Изготовление под заказ, специальные требования согласовываются по бланк-заказу.
• Отгрузка по всей России, документы для проекта высылаем по запросу.
