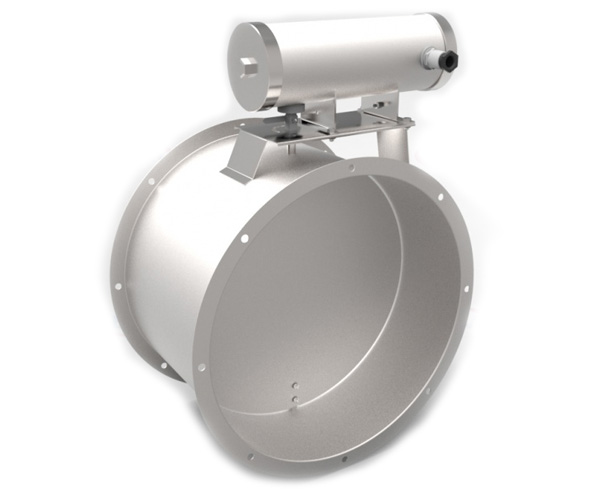

Универсальный воздушный клапан РЕГУЛЯР-Л

Универсальный воздушный клапан РЕГУЛЯР-Л круглого сечения регулирует расход приточного, рециркуляционного и вытяжного воздуха в системах вентиляции и кондиционирования. Работает в режимах плавного регулирования и «открыто/закрыто».

Технические характеристики

Конструкция

Клапан состоит из цельнокатаного круглого корпуса и листовой лопатки. Материал — оцинкованная сталь в общепромышленном и взрывозащищённом исполнениях либо нержавеющая сталь в коррозионностойком и коррозионностойком взрывозащищённом. Уплотнителей в конструкции нет, поэтому требований по утечкам в закрытом состоянии клапан не несёт.

Стандартно клапаны комплектуются электроприводами НЕМАН, по специальному заказу — приводами BELIMO или других производителей. Во взрывозащищённых клапанах применяются сертифицированные электроприводы ЭПВ собственного производства ВЕЗА. Изделия сертифицированы по регламенту ТР ТС 012/2011.

Принцип работы

Поворот лопатки меняет живое сечение круглого канала и тем самым расход воздуха на ветви. Клапан используют для балансировки сети и как дросселирующее устройство, а также для отключения участка там, где нормируемая плотность закрытия не требуется. Управление ведётся вручную или электроприводом по сигналу автоматики.

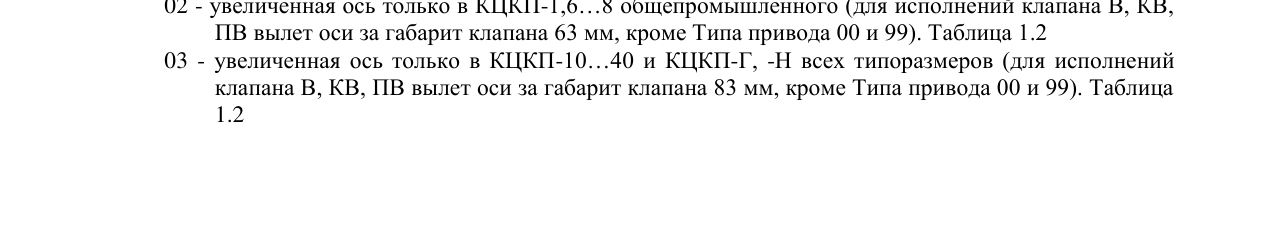

Исполнения и обозначения

Как подобрать

• По диаметру воздуховода и расчётному расходу
• По задаче: плавное регулирование, дросселирование или «открыто/закрыто»
• По условиям среды и требуемому материалу корпуса
• По типу привода — ручной, НЕМАН, BELIMO, ЭПВ для взрывозащиты
• По напряжению питания и типу управляющего сигнала

Монтаж и обслуживание

• Монтируют в разрыв круглого воздуховода на штатном присоединении
• Клапан не должен нести нагрузку от воздуховодов
• Оставляют доступ к приводу и рукоятке для настройки
• После монтажа проверяют полный ход лопатки и указатель положения
• Периодически очищают лопатку и ось от отложений

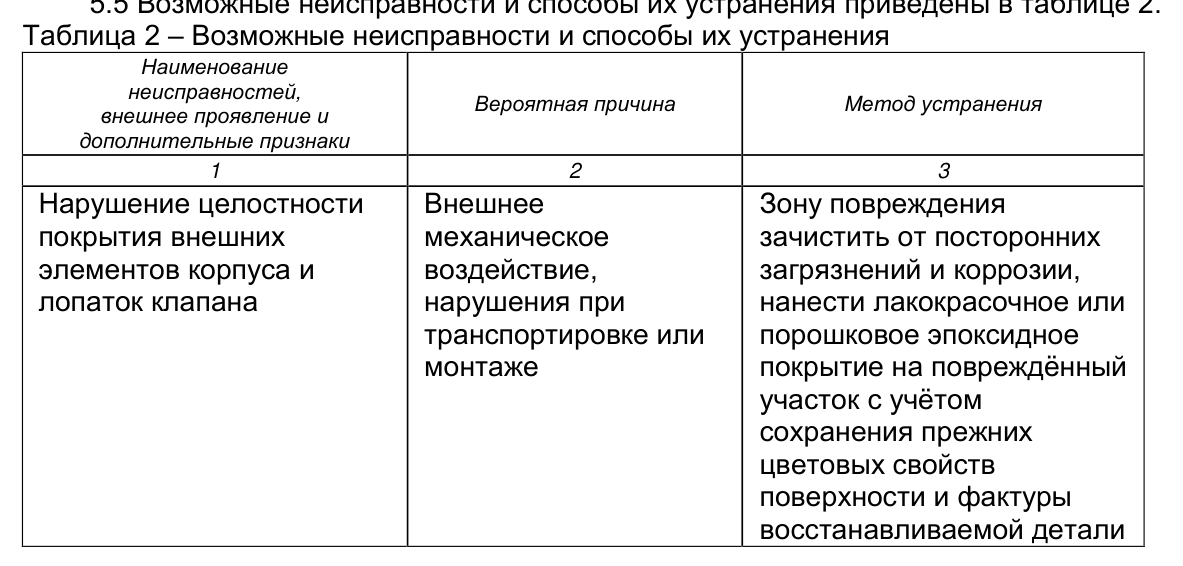

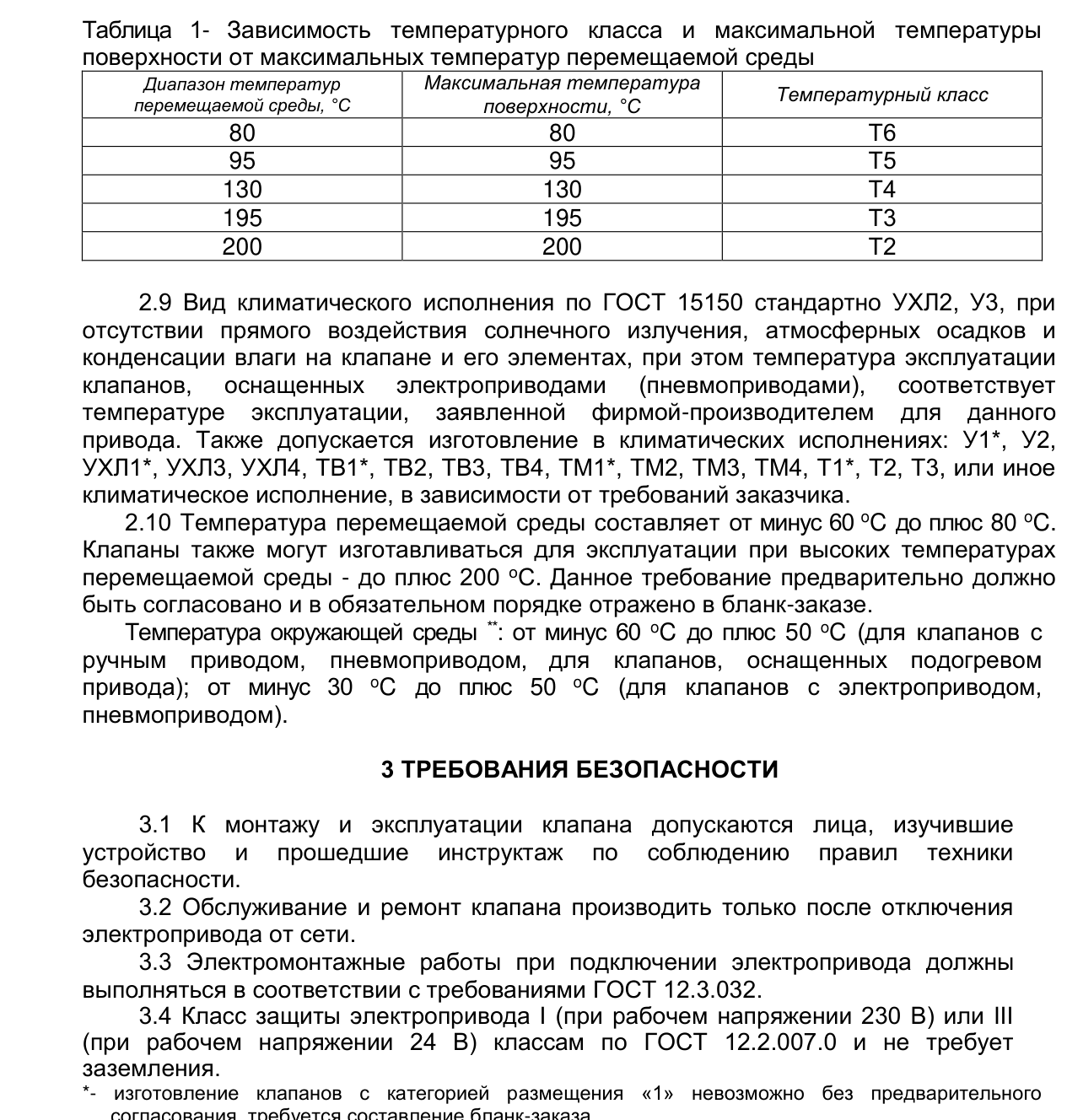

Чертежи и таблицы

Нажмите на изображение, чтобы открыть в полном размере. Данные приведены из каталога завода.

Документы и поставка

• Технический лист из каталога завода — скачать PDF.
• Паспорт и руководство по эксплуатации — скачать PDF.
• Сертификаты соответствия и декларации ЕАЭС (3 документа) — высылаем на объект по запросу.
• BIM-модели Revit (RFA) для проектирования — передаём по запросу.
• Изготовление под заказ, специальные требования согласовываются по бланк-заказу.
• Отгрузка по всей России, документы для проекта высылаем по запросу.
