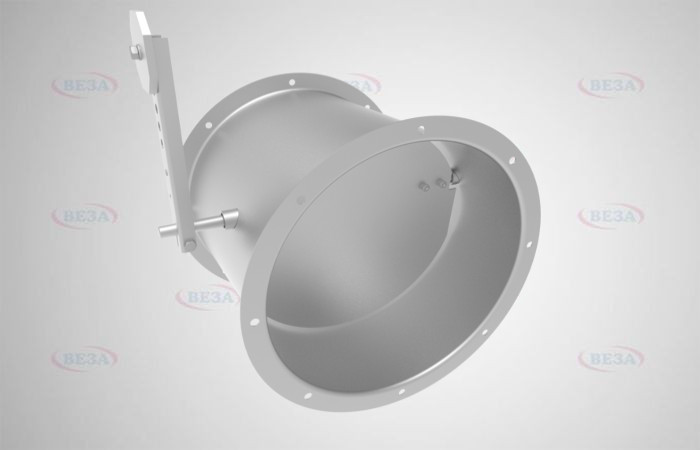

Клапан обратный универсальный КЛАРА®(-КРОС)
⚙️ Подбор и заказ
Характеристики
Описание
Клапан обратный универсальный КЛАРА автоматически перекрывает сечение воздуховода и исключает свободное перетекание воздуха при неработающем вентиляторе. Работает без привода, за счёт напора потока и собственного веса лопаток.
Технические характеристики
Конструкция
Клапан состоит из коробчатого корпуса и простых листовых лопаток из стали. Корпус усилен: он выдерживает кратковременные силовые нагрузки и защищён от перекосов при монтаже, что для обратных клапанов критично — перекос корпуса нарушает прилегание лопаток.
На боковой поверхности расположен настраиваемый противовес. Им клапан регулируют при монтаже под фактическую плоскость установки, поэтому изделие сохраняет работоспособность независимо от пространственной ориентации участка воздуховода.
Принцип работы
Лопатки открываются под действием потока воздуха от работающего вентилятора и автоматически возвращаются в закрытое положение при прекращении подачи. Так исключается обратный переток по неработающей ветви и раскручивание колеса остановленного вентилятора. Настройка противовеса задаёт усилие открывания под конкретную схему установки.
Исполнения и обозначения
Выпускается в универсальном исполнении, в том числе в варианте КРОС. При заказе уточняются типоразмер, присоединительные размеры и плоскость установки клапана.
Как подобрать
- По сечению воздуховода и присоединительным размерам
- По расходу воздуха и располагаемому напору вентилятора
- По плоскости установки — горизонтальный или вертикальный участок
- По условиям среды и требованиям к материалу
- По допустимому сопротивлению на открытом клапане
Монтаж и обслуживание
- Устанавливают на фланцах, не допуская перекоса корпуса
- Направление потока выдерживают по маркировке изделия
- Противовес настраивают по фактической плоскости установки
- Проверяют свободное открывание и полный возврат лопаток
- Периодически очищают лопатки и оси от отложений

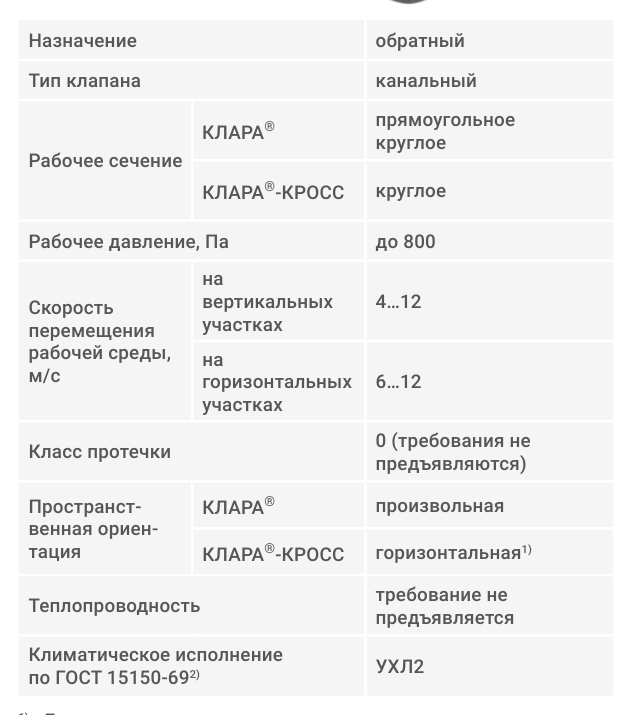

Чертежи и таблицы
Нажмите на изображение, чтобы открыть в полном размере. Данные приведены из каталога завода.
Документы и поставка
- Технический лист из каталога завода — скачать PDF.
- Паспорт и руководство по эксплуатации — скачать PDF.
- Сертификаты соответствия и декларации ЕАЭС (2 документа) — высылаем на объект по запросу.
- BIM-модели Revit (RFA) для проектирования — передаём по запросу.
- Изготовление под заказ, специальные требования согласовываются по бланк-заказу.
- Отгрузка по всей России, документы для проекта высылаем по запросу.
Подбор. Пришлите параметры системы — расход воздуха, сопротивление сети, условия установки. Инженер подберёт типоразмер и исполнение, посчитает рабочую точку и подготовит спецификацию.
