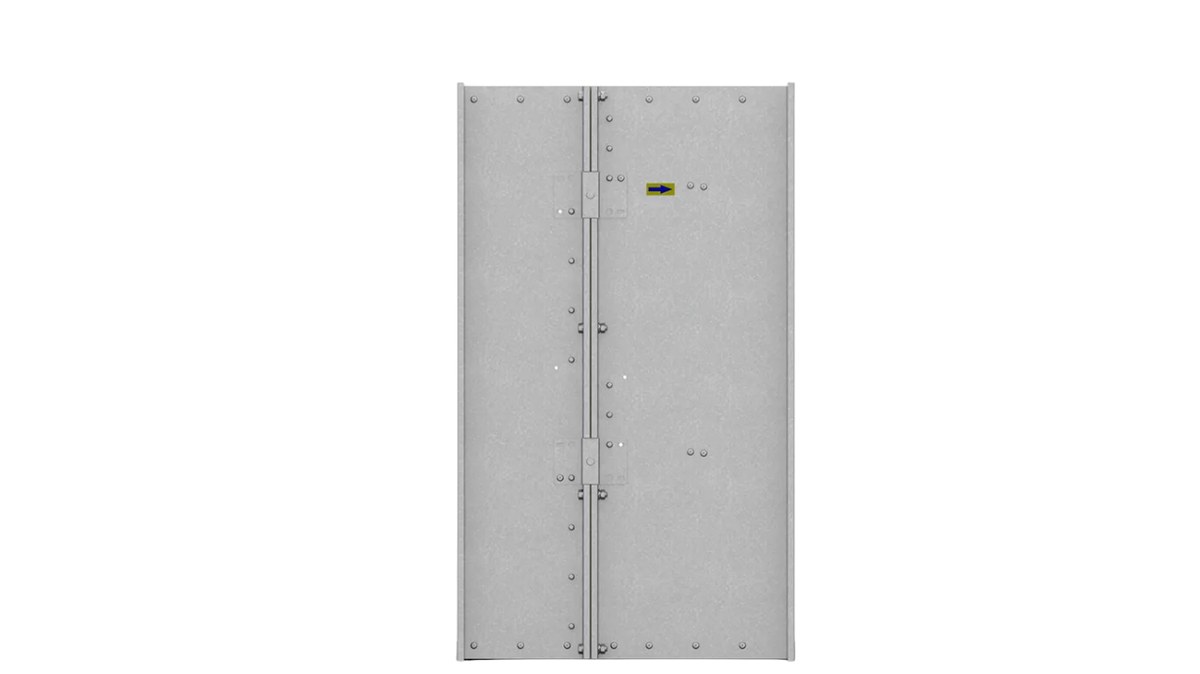

Обратный клапан УКОЛ

Обратный клапан УКОЛ автоматически перекрывает сечение воздуховода, исключая свободный переток воздуха при неработающем вентиляторе. Лопатки заполнены теплоизолирующим материалом, а корпус выполнен с терморазрывом — это снижает тепловые потери через закрытый клапан.

Технические характеристики

Конструкция

Клапан состоит из двух полукорпусов, между которыми установлена проставка из термоизоляционного материала. В зоне проставки размещены одна или несколько лопаток коробчатой формы, внутри которых находится термоизоляция. Изделие изготавливается прямоугольного или круглого сечения из оцинкованной стали (исполнение Н) или нержавеющей стали (исполнение К).

Выпускается в трёх основных типах. УКОЛ-1 работает на горизонтальных участках воздуховода и устанавливается вертикально. УКОЛ-2 предназначен для вертикальных участков при движении потока снизу вверх, на вытяжку, и монтируется горизонтально. УКОЛ-3 также ставится горизонтально на вертикальных участках, но при движении потока сверху вниз.

Принцип работы

Лопатки открываются напором рабочего потока и удерживаются в открытом положении, пока работает вентилятор. После остановки лопатки возвращаются в закрытое положение и перекрывают канал. Термоизоляция внутри лопаток и проставка с терморазрывом между полукорпусами ограничивают передачу холода через закрытый клапан и снижают риск конденсации.

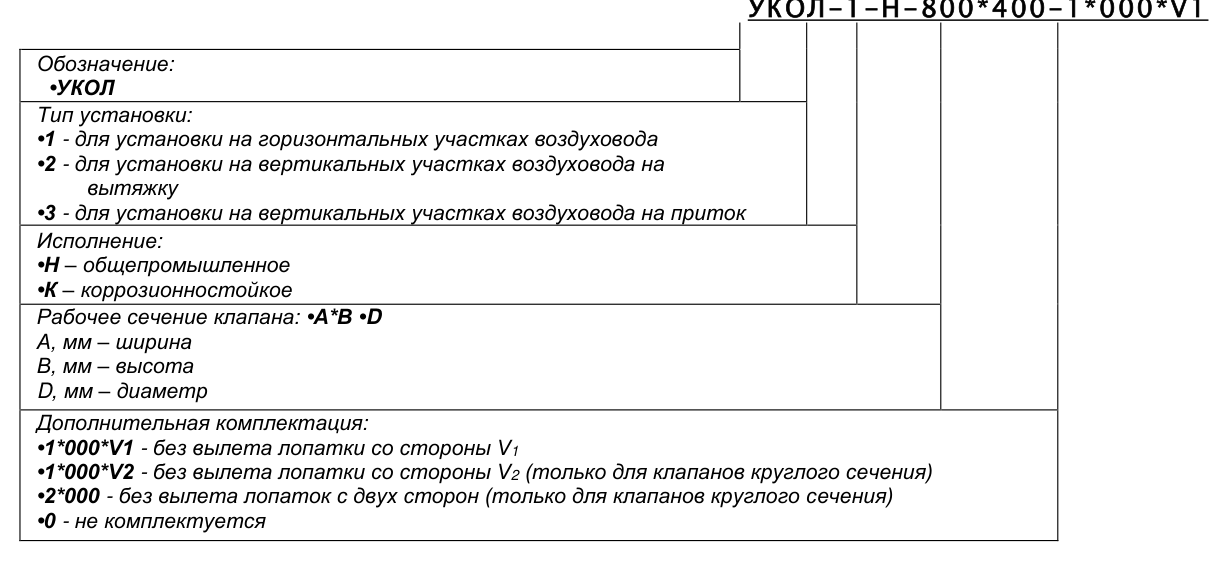

Исполнения и обозначения

Как подобрать

• Ориентация участка воздуховода и направление потока — от них зависит тип УКОЛ-1, -2 или -3
• Форма и размер сечения: прямоугольное или круглое
• Расход воздуха и скорость, при которой лопатки уверенно открываются
• Требования к теплопотерям через закрытый клапан и риску конденсации
• Исполнение по среде: оцинкованная сталь (Н) или нержавеющая сталь (К)

Монтаж и обслуживание

• Клапан устанавливают строго по направлению потока и в предусмотренном для его типа положении
• Замена типа местами (например, УКОЛ-2 вместо УКОЛ-3) нарушает возврат лопаток в закрытое положение
• Стыковка выполняется по фланцам с прокладками, без перекоса полукорпусов
• Термоизоляционную проставку при монтаже не сжимают и не повреждают — она задаёт терморазрыв
• Периодически осматривают оси и лопатки, удаляют наледь и загрязнения, мешающие свободному ходу

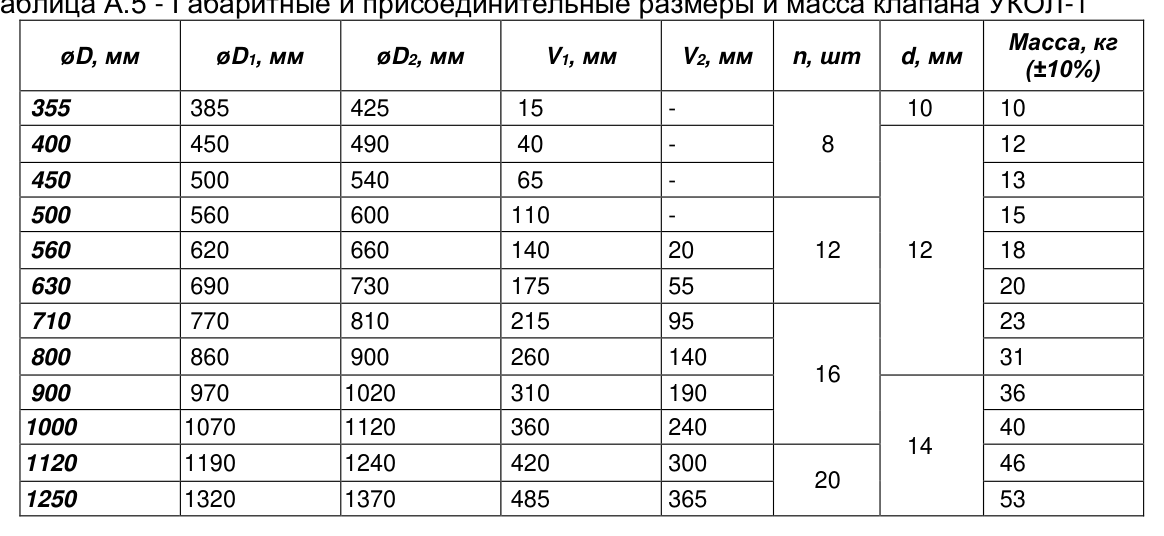

Чертежи и таблицы

Нажмите на изображение, чтобы открыть в полном размере. Данные приведены из каталога завода.

Документы и поставка

• Технический лист из каталога завода — скачать PDF.
• Паспорт и руководство по эксплуатации — скачать PDF.
• BIM-модели Revit (RFA) для проектирования — передаём по запросу.
• Изготовление под заказ, специальные требования согласовываются по бланк-заказу.
• Отгрузка по всей России, документы для проекта высылаем по запросу.
