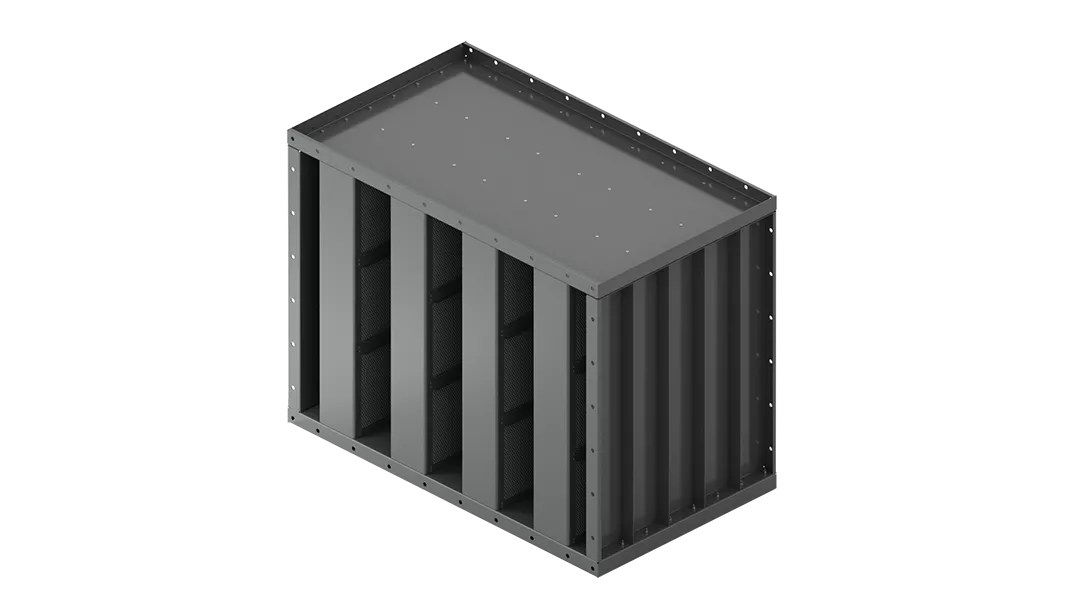

Шумоглушитель ШУМ-ПЛАГ-ВД

Шумоглушитель ШУМ-ПЛАГ-ВД прямоугольного сечения гасит шум вентилятора ВИР и потока в системах вентиляции и кондиционирования с высоким давлением. Пластины шумоглушения работают в широкой полосе, включая высокочастотный диапазон.

Технические характеристики

Конструкция

Корпус жёсткий коробчатый, выполнен из стали толщиной 3–4 мм, фланцы образованы заодно с металлом конструкции. Для увеличения жёсткости углы стенок проварены, на боковых стенках вварены рёбра жёсткости, а горизонтальные стенки дополнительно связаны креплением пластин шумоглушения.

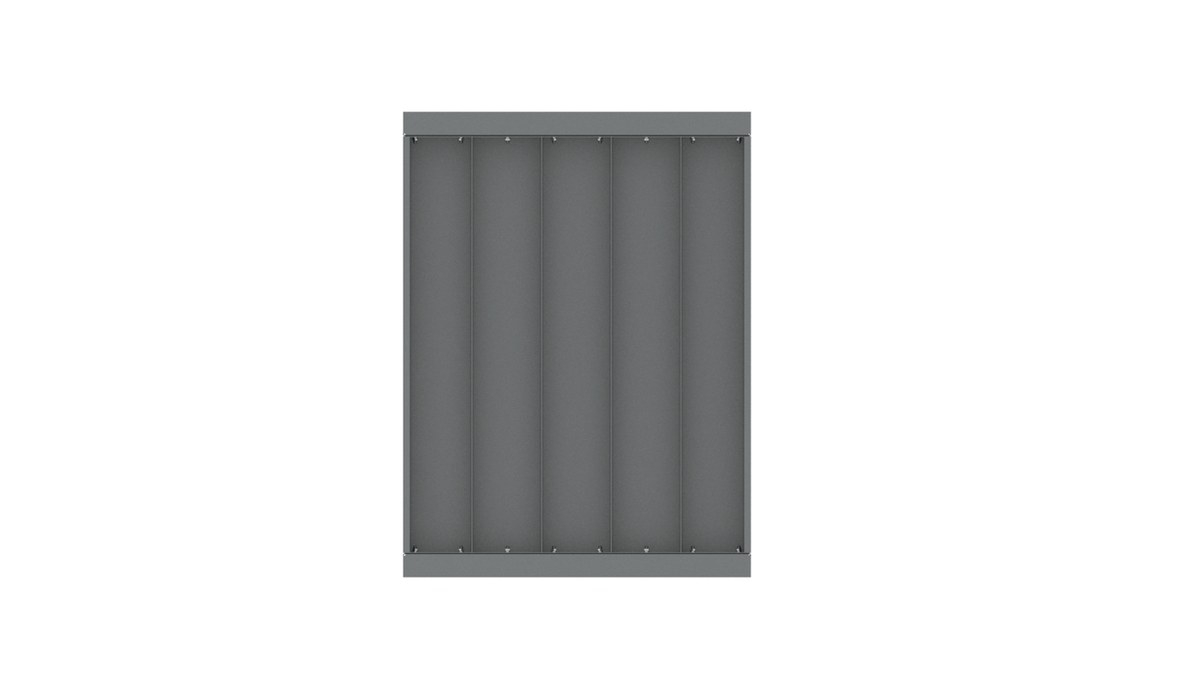

Внутри установлены пластины с шумопоглощающим заполнением; скруглённые углы на рамах пластин снижают сопротивление набегающему потоку. В общепромышленном исполнении Н применяется сталь с покрытием, в коррозионностойком К — нержавеющая сталь.

Принцип работы

Поток разделяется на каналы между пластинами, и звуковая энергия поглощается материалом пластин по всей длине прохода. Жёсткость и прочность корпуса здесь принципиальны: шумоглушитель стоит в канале с высоким давлением, и вибрация стенок сама стала бы источником шума в помещении.

Исполнения и обозначения

Как подобрать

• Сечение корпуса принимают по размерам канала и допустимой скорости в живом сечении
• Требуемое затухание задают по октавным полосам, включая высокие частоты
• Исполнение выбирают по среде: общепромышленное Н или коррозионностойкое К
• Учитывают рабочее давление в канале — корпус рассчитан на высокое давление
• Оценивают вес и длину узла при подборе опорных конструкций

Монтаж и обслуживание

• Монтируется в прямоугольный канал через фланцы, выполненные заодно с корпусом
• Узел устанавливают на самостоятельные опоры, разгружая примыкающие воздуховоды
• Стыки уплотняют по всему периметру, перекос фланцев не допускается
• Пластины должны быть ориентированы вдоль потока, положение рам не меняют
• При обслуживании осматривают пластины и очищают их от отложений пыли

Чертежи и таблицы

Нажмите на изображение, чтобы открыть в полном размере. Данные приведены из каталога завода.

Документы и поставка

• Технический лист из каталога завода — скачать PDF.
• Паспорт изделия и руководство по эксплуатации передаются вместе с оборудованием.
• Сертификаты соответствия и декларации ЕАЭС (1 документ) — высылаем на объект по запросу.
• BIM-модели Revit (RFA) для проектирования — передаём по запросу.
• Изготовление под заказ, специальные требования согласовываются по бланк-заказу.
• Отгрузка по всей России, документы для проекта высылаем по запросу.
