Камера воздухозаборная КАВО
⚙️ Подбор и заказ
Характеристики
Описание

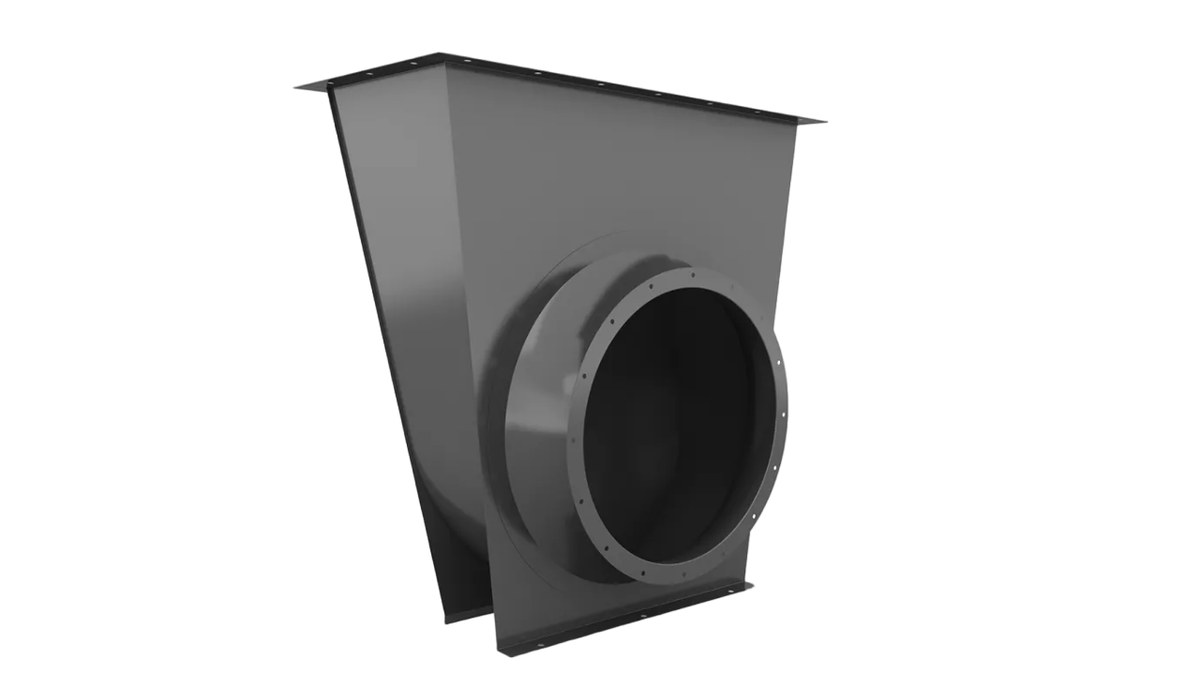

Камера воздухозаборная КАВО — переходный узел между прямоугольным воздуховодом и круглым всасывающим отверстием индустриального радиального вентилятора ВИР. Она принимает воздух сверху и подаёт его в вентилятор через коллектор.
Технические характеристики
Конструкция
Воздух входит в камеру сверху через присоединительный фланец и выходит через коллектор круглого сечения, стыкуемый со всасывающим отверстием вентилятора. Внизу расположен сливной патрубок с крышкой, к фундаменту камера крепится через опорные ножки.
Серия включает одиннадцать типоразмеров от 035 до 112. Диаметр присоединения D₁ составляет от 355 до 1120 мм, высота камеры H — от 735 до 2195 мм, присоединительный фланец B₃×A₃ — от 730×380 до 2140×1040 мм.
Принцип работы
Камера разворачивает поток из вертикального прямоугольного канала в горизонтальный круглый вход вентилятора и выравнивает его перед колесом. Объём камеры гасит неравномерность подвода, а коллектор формирует плавный вход, снижая потери и нагрузку на лопатки.
Исполнения и обозначения
Типоразмер выбирают из ряда 035…112. Диаметр присоединения, высота камеры и размеры входного фланца уточняются по опросному листу.
Как подобрать
- Типоразмер принимают по всасывающему отверстию вентилятора: D₁ от 355 до 1120 мм
- Сечение входного фланца согласуют с воздуховодом в диапазоне 730×380 … 2140×1040 мм
- Высоту камеры H от 735 до 2195 мм проверяют по компоновке помещения
- Учитывают скорость во входном сечении и допустимые потери давления
- Уточняют необходимость отвода конденсата через сливной патрубок
Монтаж и обслуживание
- Камера ставится на опорные ножки и крепится к фундаменту или к раме
- Коллектор стыкуется со всасывающим отверстием вентилятора соосно
- Верхний фланец соединяют с прямоугольным воздуховодом через уплотнение
- Сливной патрубок с крышкой оставляют доступным для периодического слива
- При обслуживании камеру осматривают изнутри и очищают от осевшей пыли
Чертежи и таблицы
Нажмите на изображение, чтобы открыть в полном размере. Данные приведены из каталога завода.
Документы и поставка
- Технический лист из каталога завода — скачать PDF.
- Паспорт изделия и руководство по эксплуатации передаются вместе с оборудованием.
- BIM-модели Revit (RFA) для проектирования — передаём по запросу.
- Изготовление под заказ, специальные требования согласовываются по бланк-заказу.
- Отгрузка по всей России, документы для проекта высылаем по запросу.
Подбор. Пришлите параметры системы — расход воздуха, сопротивление сети, условия установки. Инженер подберёт типоразмер и исполнение, посчитает рабочую точку и подготовит спецификацию.
Пришлите список позиций — оперативно посчитаем и предложим лучшие условия, включая нестандартные размеры.
