Осевой направляющий аппарат ОНА
⚙️ Подбор и заказ
Характеристики
Описание
Осевой направляющий аппарат ОНА регулирует режим работы вентилятора, закручивая поток в направлении вращения рабочего колеса. Он позволяет удерживать агрегат вблизи максимального КПД при изменяющихся условиях работы сети.
Технические характеристики
Конструкция

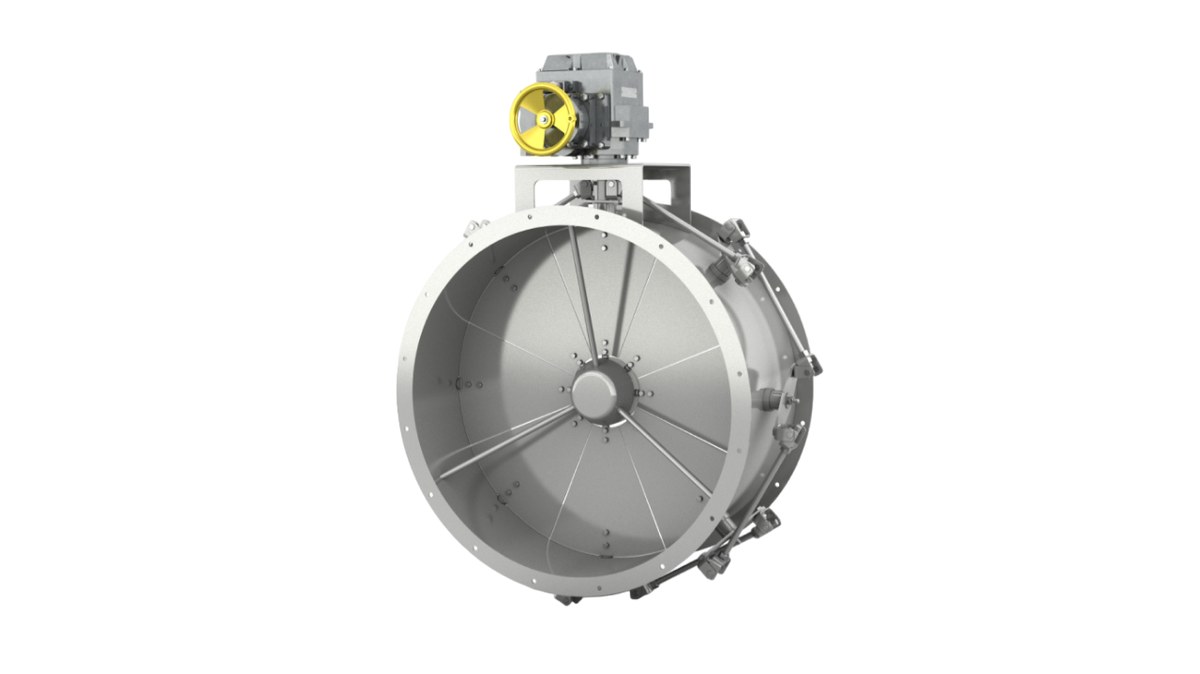

Аппарат представляет собой обечайку с набором поворотных лопаток, установленных по окружности перед входом в колесо. Лопатки связаны общим механизмом, который синхронно изменяет их угол, задавая степень закрутки потока на входе в вентилятор.
Конструкция монтируется на входном фланце вентилятора и рассчитана на тот же присоединительный размер. Эффективная глубина регулирования составляет 75–100 % от номинального расхода; при большей глубине аппарат по действию становится равнозначен обычной дроссельной заслонке.
Принцип работы
Закрутка потока на входе изменяет треугольник скоростей на лопатках колеса и смещает аэродинамическую характеристику вентилятора. Плавный переход воздуха из осевой плоскости исключает турбулентность и завихрения, выравнивает и стабилизирует поток, в том числе неоднородных газовоздушных смесей.
Исполнения и обозначения
Типоразмер принимают по вентилятору, привод и присоединительные размеры уточняются по опросному листу. При глубоком регулировании предпочтителен преобразователь частоты.
Как подобрать
- Типоразмер принимают по входному размеру вентилятора
- Определяют требуемую глубину регулирования — эффективный диапазон 75–100 % расхода
- Сравнивают с регулированием преобразователем частоты по энергоэффективности
- Учитывают температуру и однородность перемещаемой среды
- Согласуют тип привода лопаток: ручной или с исполнительным механизмом
Монтаж и обслуживание
- Устанавливается на входном фланце вентилятора, соосно с рабочим колесом
- Перед аппаратом обеспечивают равномерный подвод воздуха без резких поворотов
- Механизм поворота лопаток должен оставаться доступным для настройки
- Крайние положения лопаток проверяют до пуска, ход механизма — без заеданий
- Шарниры и тяги периодически осматривают и очищают от отложений
Чертежи и таблицы
Нажмите на изображение, чтобы открыть в полном размере. Данные приведены из каталога завода.
Документы и поставка
- Технический лист из каталога завода — скачать PDF.
- Паспорт изделия и руководство по эксплуатации передаются вместе с оборудованием.
- BIM-модели Revit (RFA) для проектирования — передаём по запросу.
- Изготовление под заказ, специальные требования согласовываются по бланк-заказу.
- Отгрузка по всей России, документы для проекта высылаем по запросу.
Подбор. Пришлите параметры системы — расход воздуха, сопротивление сети, условия установки. Инженер подберёт типоразмер и исполнение, посчитает рабочую точку и подготовит спецификацию.
