Комплект виброизоляторов КИВ для индустриальных вентиляторов

Комплект виброизоляторов КИВ уменьшает динамические усилия, которые индустриальный вентилятор передаёт на несущие конструкции. Это снижает шумовой фон в здании и механическую нагрузку на смежную аппаратуру и обслуживающий персонал.

Технические характеристики

Конструкция

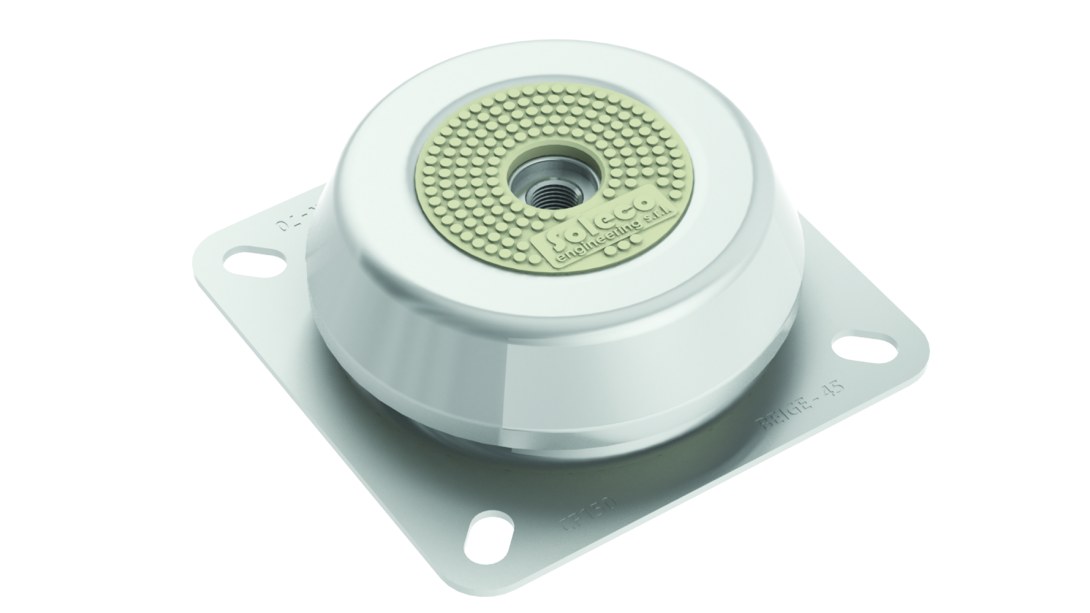

Комплект собирают из опор одного типа под конкретный вентилятор и схему установки. Группа 1XX — резинометаллические виброизоляторы цилиндрического типа, группа 2XX — купольные, где рабочим элементом служит термопластический эластомер в оцинкованном корпусе.

Кроме резинометаллических и купольных выпускаются пружинные и спирально-тросовые исполнения — всего четыре варианта, различающихся жёсткостью, ходом и стойкостью к среде. Это позволяет применять комплект на вентиляторах, перемещающих взрывоопасные, кислотостойкие и высокотемпературные среды.

Принцип работы

Виброизолятор ставится между лапой вентилятора и рамой или фундаментом и разрывает жёсткий путь передачи колебаний. Часть энергии рассеивается в упругом элементе, остальное отражается обратно в агрегат, поэтому в перекрытие и в смежные конструкции уходит заметно меньше вибрации.

Исполнения и обозначения

Как подобрать

• Тип опоры выбирают по массе агрегата и частоте вращения рабочего колеса
• Учитывают распределение нагрузки по точкам опирания вентилятора
• Вариант исполнения принимают по среде: взрывоопасная, кислотостойкая или высокотемпературная
• Согласуют требуемую степень виброизоляции с характеристикой перекрытия
• Проверяют допустимый ход опоры и высоту установки агрегата

Монтаж и обслуживание

• Опоры расставляют по точкам крепления рамы, нагрузку распределяют равномерно
• Между вентилятором и сетью обязательно ставят мягкие вставки, иначе развязка теряет смысл
• После установки агрегат выставляют по уровню, добиваясь равномерной осадки опор
• Жёсткие связи — трубопроводы, кабельные трассы — не должны шунтировать виброизоляцию
• Состояние упругих элементов проверяют при плановом обслуживании, комплект меняют целиком

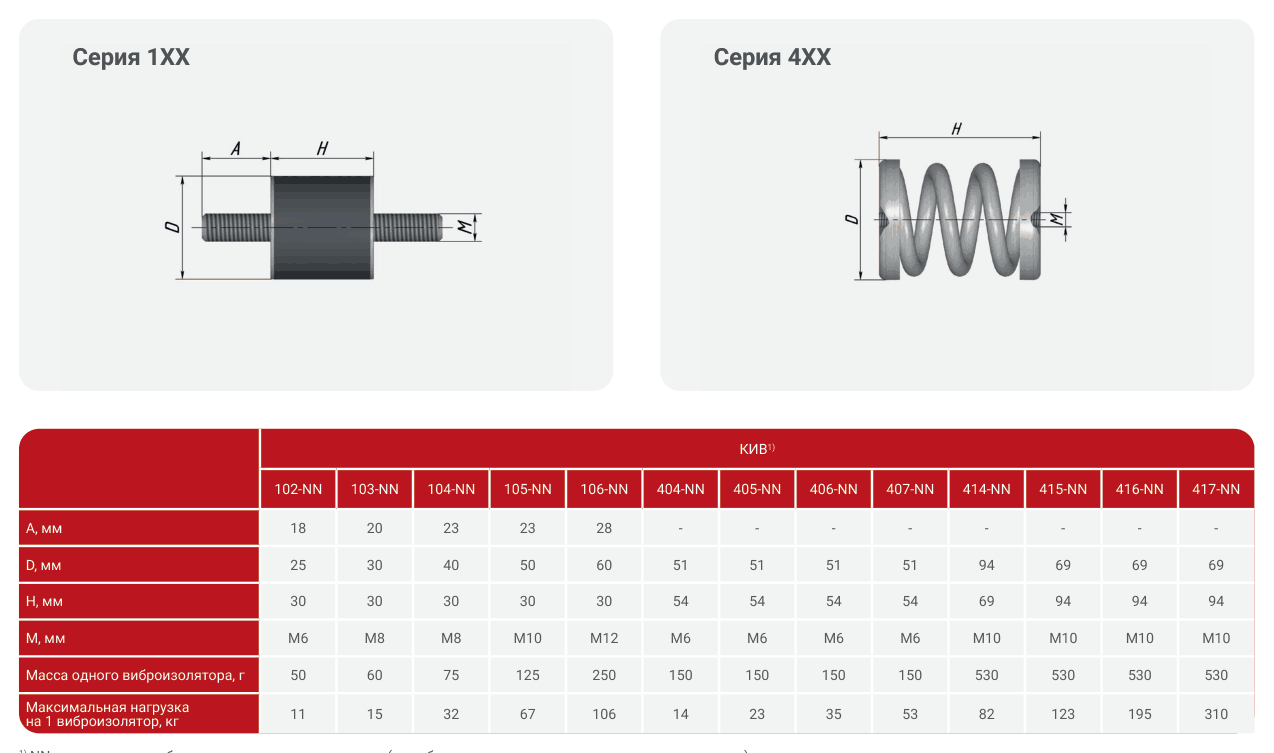

Чертежи и таблицы

Нажмите на изображение, чтобы открыть в полном размере. Данные приведены из каталога завода.

Документы и поставка

• Технический лист из каталога завода — скачать PDF.
• Паспорт изделия и руководство по эксплуатации передаются вместе с оборудованием.
• BIM-модели Revit (RFA) для проектирования — передаём по запросу.
• Изготовление под заказ, специальные требования согласовываются по бланк-заказу.
• Отгрузка по всей России, документы для проекта высылаем по запросу.
