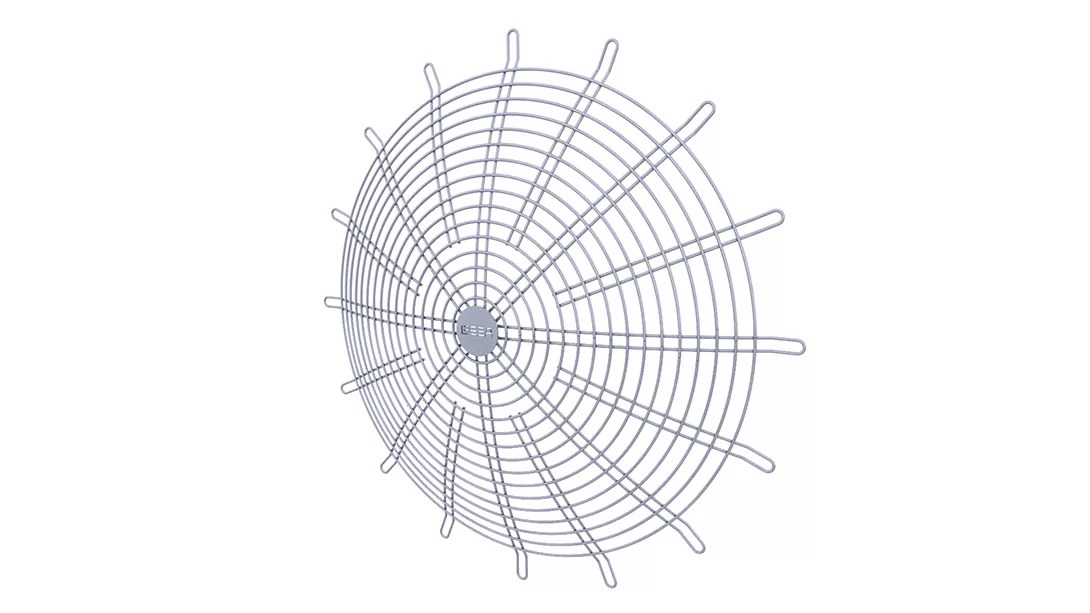

Сетка защитная СЕП для индустриальных вентиляторов

Сетка защитная СЕП для индустриальных вентиляторов закрывает открытое сечение агрегата от посторонних предметов и внешнего механического воздействия. Сферическая форма даёт ей жёсткость и низкое аэродинамическое сопротивление.

Технические характеристики

Конструкция

Полотно сетки выгнуто сферой и закреплено в ободе, рассчитанном на присоединительный размер вентилятора. По сравнению с плоскими цельнопросечными сетками такая форма заметно жёстче: она держит нагрузку от потока без дополнительного каркаса и рёбер.

Материалом служит оцинкованная или нержавеющая сталь — выбор зависит от влажности и агрессивности перемещаемой среды. Обод выполняется под крепление к фланцу вентилятора или к присоединяемой к нему принадлежности.

Принцип работы

Сферическая поверхность увеличивает площадь живого сечения и оптимизирует поле скоростей, поэтому потери давления на сетке остаются низкими даже при больших расходах. Одновременно сетка выполняет роль ограждения открытого всасывания или выброса индустриального вентилятора.

Исполнения и обозначения

Как подобрать

• Типоразмер принимают по присоединительному размеру вентилятора ВИР
• Материал выбирают по среде: оцинкованная сталь или нержавеющая
• Учитывают требования к ограждению открытых сечений на объекте
• Дополнительное сопротивление сетки включают в расчёт рабочей точки
• Проверяют монтажный зазор под выпуклую часть полотна

Монтаж и обслуживание

• Крепится к фланцу вентилятора или к присоединяемой принадлежности
• Устанавливается со стороны открытого всасывания либо выброса
• Крепёж затягивают равномерно по периметру, не деформируя обод
• Сетку регулярно очищают от пыли и волокна — засорение поднимает сопротивление
• Деформированное или порванное полотно заменяют целиком

Чертежи и таблицы

Нажмите на изображение, чтобы открыть в полном размере. Данные приведены из каталога завода.
