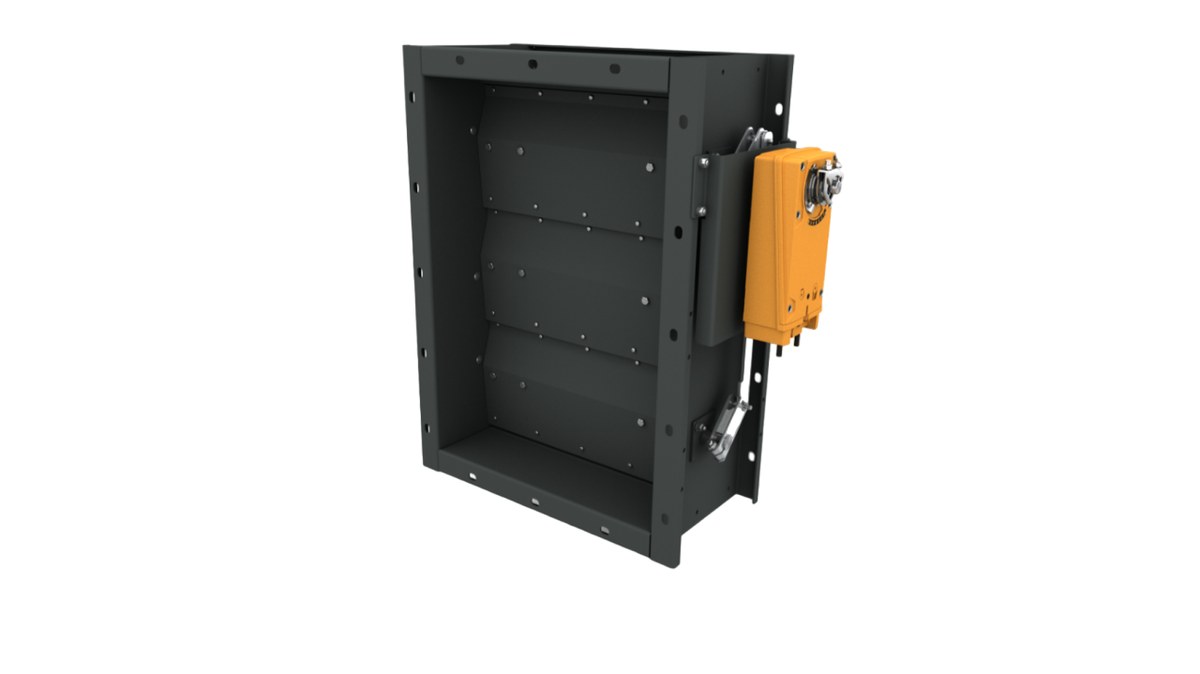

Отсечной воздушный клапан КЕДР-2

Отсечной воздушный клапан КЕДР-2 применяется в системах высокого давления, где вентиляторы работают несинхронно. Он перекрывает канал неработающей ветки и не даёт воздуху уходить обходным путём через остановленный агрегат.

Технические характеристики

Конструкция

Клапан имеет усиленный корпус прямоугольного сечения канального типа и стальные объёмные лопатки специальной аэродинамической формы. Раскрытие лопаток симметричное, за габарит корпуса они не выходят, что упрощает встраивание клапана в плотно скомпонованную трассу.

В общепромышленном исполнении Н корпус выполняют из чёрной стали с покрытием серого цвета RAL 7035, в коррозионностойком К — из нержавеющей стали. Рабочее давление до 15000 Па, скорость перемещения рабочей среды до 20 м/с; в качестве исполнительного механизма применяется электропривод.

Принцип работы

В открытом положении объёмные лопатки выстроены по потоку и дают минимальное сопротивление. По команде системы управления электропривод разворачивает лопатки, они смыкаются симметрично и перекрывают сечение, изолируя ветку от общего коллектора при остановке вентилятора.

Исполнения и обозначения

Как подобрать

• Сечение принимают по каналу и допустимой скорости среды, но не выше 20 м/с
• Проверяют рабочее давление в системе — предел клапана составляет 15000 Па
• Исполнение выбирают по среде: общепромышленное Н или коррозионностойкое К
• Электропривод подбирают по крутящему моменту, напряжению и требуемому времени хода
• Учитывают алгоритм работы: клапан отсекает ветку с остановленным вентилятором

Монтаж и обслуживание

• Встраивается в прямоугольный канал через фланцевое соединение
• Ось лопаток располагают так, чтобы привод оставался доступен для обслуживания
• Клапан монтируют без перекоса корпуса, иначе нарушается плотность закрытия
• Электропривод подключают по схеме управления, крайние положения проверяют до пуска
• При обслуживании контролируют ход лопаток и очищают их от отложений

Чертежи и таблицы

Нажмите на изображение, чтобы открыть в полном размере. Данные приведены из каталога завода.
