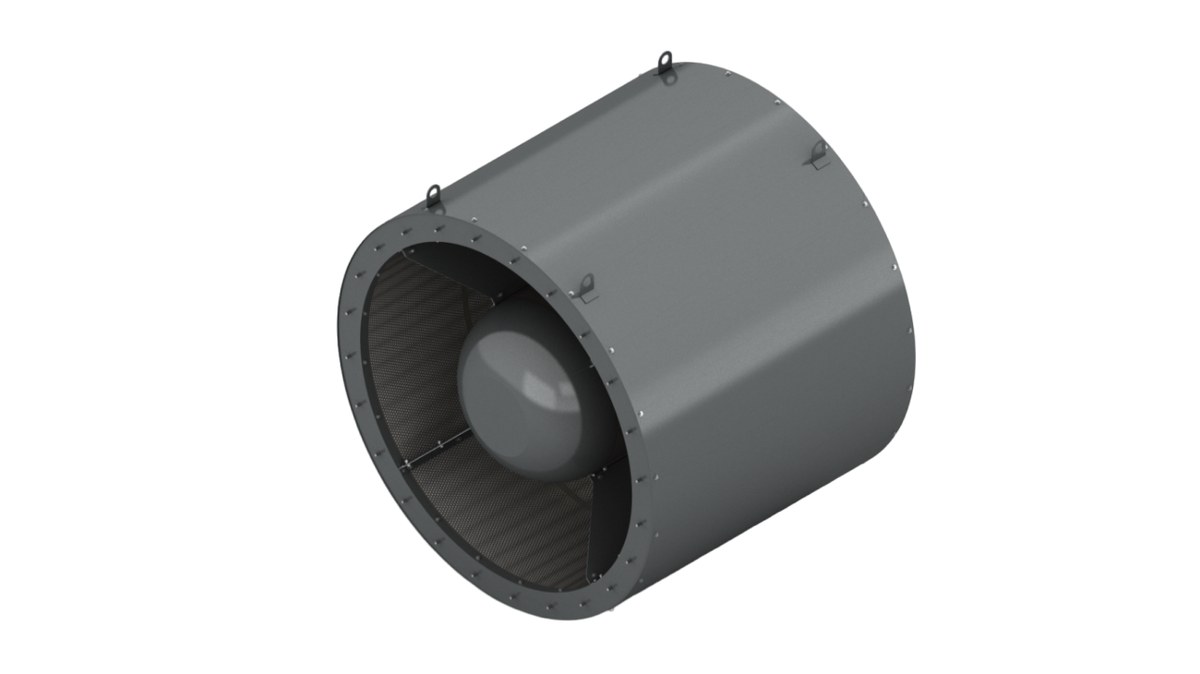

Шумоглушитель ШУМ-АК-ВД
⚙️ Подбор и заказ
Характеристики
Описание
Шумоглушитель ШУМ-АК-ВД снижает шум перед индустриальным вентилятором высокого давления ВИР. Совместное поглощение корпусом и акустической кассетой даёт эффект в широкой полосе, особенно на средних и высоких частотах 200–8000 Гц.
Технические характеристики
Конструкция
Шумоглушитель состоит из усиленного корпуса и акустической кассеты, установленной по центру проходного сечения на кронштейнах. Корпус — круглая сварная конструкция из внутренней и наружной обечаек и двух торцевых пластин с приваренными болтами для присоединения к системе.
Внутренняя обечайка имеет перфорацию из круглых отверстий, полость между обечайками заполнена шумопоглощающим материалом и защищена от эрозии потоком. В общепромышленном исполнении Н применяется сталь с покрытием, в коррозионностойком К — нержавеющая сталь.
Принцип работы
Звук поглощается одновременно стенками корпуса и центральной кассетой, поэтому затухание держится и на высоких частотах. Обтекаемая форма кассеты сохраняет низкое аэродинамическое сопротивление, что важно для сети высокого давления, где каждый лишний перепад отражается на энергопотреблении.
Исполнения и обозначения
Выпускается в общепромышленном (Н) и коррозионностойком (К) исполнении. Типоразмер и присоединительные размеры уточняются по опросному листу.
Как подобрать
- Типоразмер принимают по присоединительному размеру вентилятора ВИР
- Требуемое затухание сверяют с октавным спектром в полосе 200–8000 Гц
- Исполнение выбирают по среде: общепромышленное Н или коррозионностойкое К
- Учитывают рабочее давление в канале — корпус выполнен усиленным
- Оценивают монтажную длину и вес узла при выборе опор
Монтаж и обслуживание
- Ставится перед вентилятором или врезается в воздуховод как глушитель перекрёстных помех
- Присоединение через торцевые пластины с приваренными болтами
- Узел подвешивают на собственных опорах, не нагружая корпус вентилятора
- Кассету при монтаже не смещают с оси, кронштейны не подгибают
- При обслуживании осматривают перфорацию, кассету и стыки на плотность
Чертежи и таблицы
Нажмите на изображение, чтобы открыть в полном размере. Данные приведены из каталога завода.
Документы и поставка
- Технический лист из каталога завода — скачать PDF.
- Паспорт изделия и руководство по эксплуатации передаются вместе с оборудованием.
- BIM-модели Revit (RFA) для проектирования — передаём по запросу.
- Изготовление под заказ, специальные требования согласовываются по бланк-заказу.
- Отгрузка по всей России, документы для проекта высылаем по запросу.
Подбор. Пришлите параметры системы — расход воздуха, сопротивление сети, условия установки. Инженер подберёт типоразмер и исполнение, посчитает рабочую точку и подготовит спецификацию.
