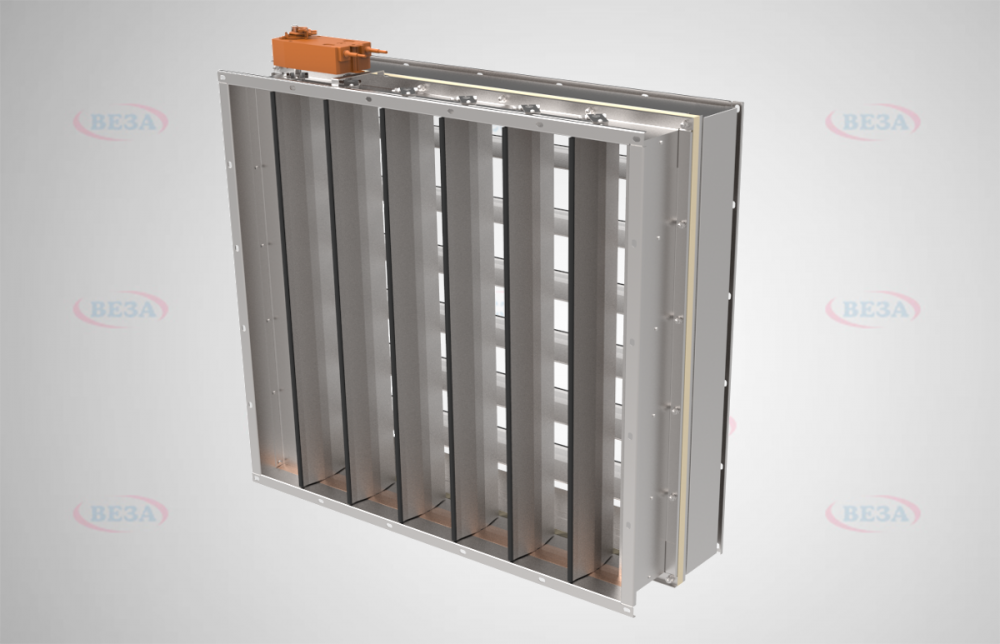

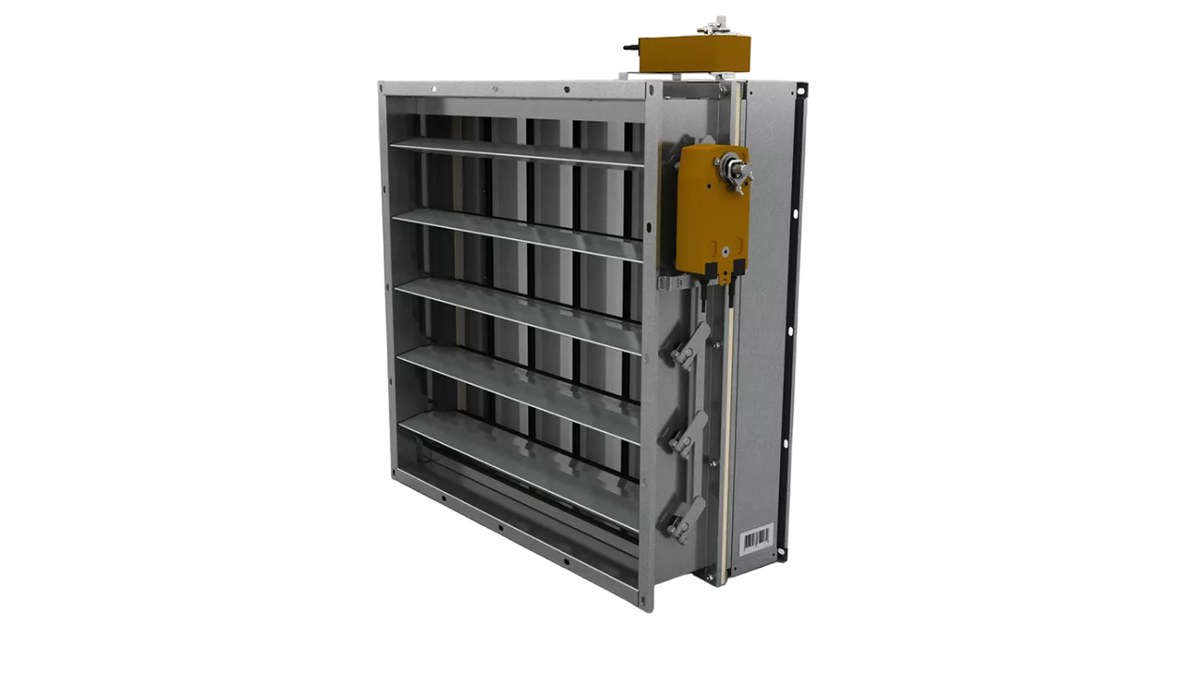

Клапан утепленный тамбурный ГЕРМИК®х2С

Клапан утеплённый тамбурный ГЕРМИК®х2С объединяет в одном изделии две перпендикулярно расположенные группы лопаток. Служит для пассивной теплоизоляции обслуживаемого объёма при высоких перепадах давления и работе на низких температурах.

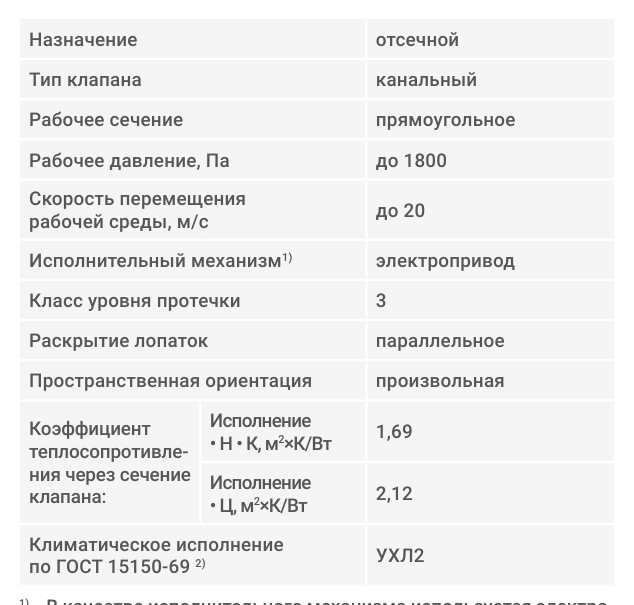

Технические характеристики

Конструкция

Клапан состоит из двух лопаточных секций ГЕРМИК®-С, ориентированных перпендикулярно друг другу и разделённых специальной термоизолирующей проставкой с болтовым соединением. Каждая секция имеет коробчатый корпус из оцинкованной (исполнения Н, Ц) или нержавеющей (исполнение К) стали.

Лопатки выполнены из алюминиевого профиля (исполнения Н, К) либо из стального оцинкованного профиля (исполнение Ц). Периметральный обогрев и обогрев электропривода позволяют эксплуатировать клапан при температуре до минус 60 °С, а сдвоенный корпус повышает жёсткость конструкции.

Принцип работы

Две последовательные группы лопаток работают как воздушный тамбур: между ними образуется застойная зона, которая снижает теплопотери и перетоки через закрытый клапан. За счёт этого класс протечки в закрытом состоянии выше, чем у клапана серии ГЕРМИК® с одинарной группой лопаток.

Исполнения и обозначения

Как подобрать

• Расчётная температура наружного воздуха и потребность в обогреве
• Требуемый класс герметичности в закрытом положении
• Перепад давления на закрытом клапане
• Материал корпуса и лопаток по условиям среды
• Тип электропривода и напряжение питания цепей обогрева

Монтаж и обслуживание

• Клапан монтируют на фланцах, выдерживая проектную ориентацию секций
• Обогрев периметра и привода подключают к отдельной питающей линии
• Оставляют доступ к болтовому соединению термоизолирующей проставки
• Перед пуском проверяют ход обеих секций и работу привода в холодном состоянии
• Периодически осматривают уплотнения и нагревательный кабель

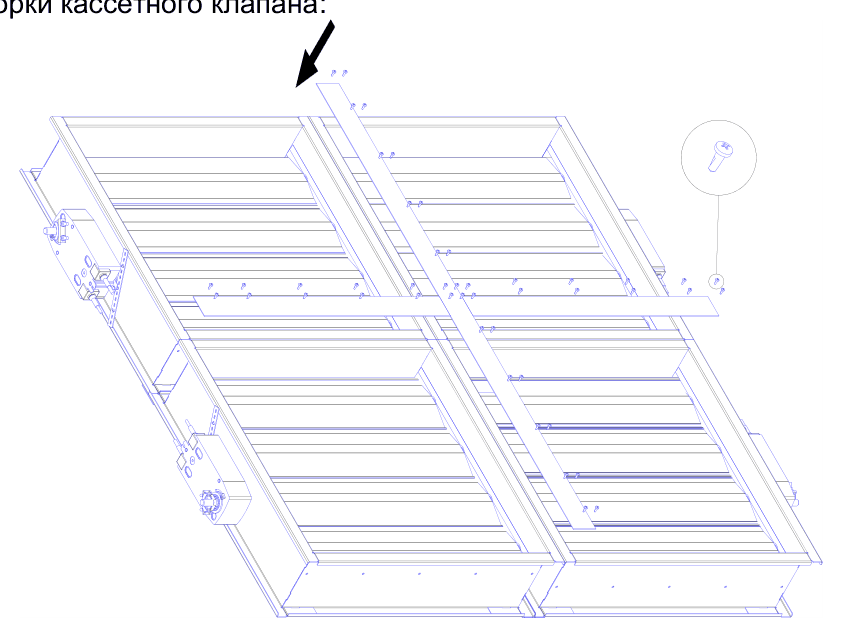

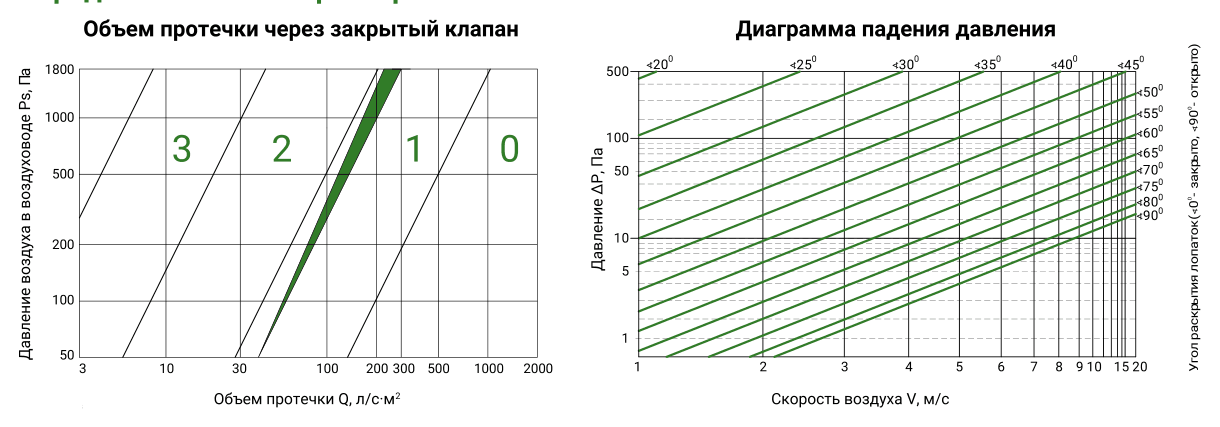

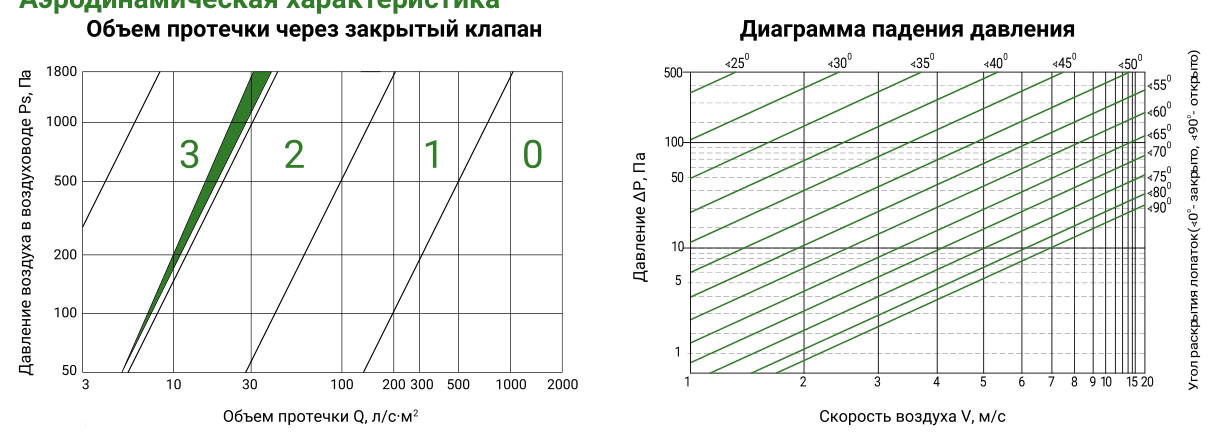

Чертежи и таблицы

Нажмите на изображение, чтобы открыть в полном размере. Данные приведены из каталога завода.

Документы и поставка

• Технический лист из каталога завода — скачать PDF.
• Паспорт и руководство по эксплуатации — скачать PDF.
• Сертификаты соответствия и декларации ЕАЭС (2 документа) — высылаем на объект по запросу.
• BIM-модели Revit (RFA) для проектирования — передаём по запросу.
• Изготовление под заказ, специальные требования согласовываются по бланк-заказу.
• Отгрузка по всей России, документы для проекта высылаем по запросу.
