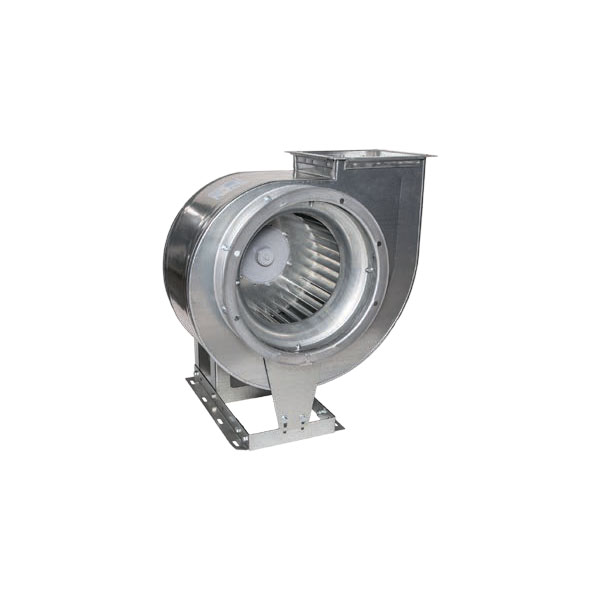

Описание
- Вентиляторы среднего давления
- Лопатки, загнутые вперед
- Корпус вентилятора из оцинкованной стали
- Рама вентилятора из оцинкованной стали (№ 4,0) или из углеродистой стали окрашенные (№ 5,0-8,0)
- Трехфазный асинхронный двигатель (380 В)
- Конструктивная схема 1 по ГОСТ 5976-90
- Класс защиты двигателя IP54
- Вентиляторы выпускаются следующих исполнений согласно таблице «Исполнение вентиляторов по назначению и материалам»: дымоудаления (ДУ400 или ДУ600)
Описание
Габаритные и присоединительные размеры (мм) радиальных вентиляторов серии ВЦ 14-46
Габаритные и присоединительные размеры (мм) основания рамы вентиляторов серии ВЦ 14-46
|
№ вентилятора |
Тип электродвигателя |
А |
В |
C |
D |
Е |
F |
K |
L |
M |
n |
|
4,0 |
АИР80-112 |
570 |
290 |
314 |
– |
– |
20 |
163 |
30 |
8,5 |
8 |
|
АИР132 |
711 |
399 |
433 |
– |
– |
20 |
163 |
30 |
8,5 |
8 |
|
|
5,0 |
АИР100-112 |
700 |
385 |
435 |
10 |
240 |
100 |
240 |
– |
– |
6 |
|
АИР132-180 |
842 |
430 |
505 |
10 |
283,5 |
175 |
283,5 |
– |
– |
6 |
|
|
6,3 |
АИР132-160 |
850 |
486 |
546 |
10 |
325 |
100 |
325 |
– |
– |
6 |
|
АИР180-200 |
1025 |
495 |
570 |
10 |
410,5 |
100 |
410,5 |
– |
– |
6 |
|
|
8,0 |
АИР180-200 |
1308 |
575 |
646 |
12 |
374,5 |
268 |
374,5 |
– |
– |
6 |
|
АИР225-280 |
1311 |
659 |
730 |
12 |
374,5 |
280 |
374,5 |
– |
– |
6 |
|
|
АИР315S6 |
1469 |
759 |
830 |
12 |
454,5 |
280 |
400 |
– |
– |
6 |
Комплектация вентиляторов ВЦ 14-46 гибкими вставками и виброизоляторами
|
№ вентилятора |
Гибкие вставки |
Виброизоляторы |
|
|
тип |
шт. |
||
|
4,0 |
ВГ/ВГТ-D400/434 ВГ/ВГТ-ВР/ВЦ-4,0-280*280 |
ДО 39 |
4 |
|
ДО 40 (АИР132S4) |
4 |
||
|
5,0 |
ВГ/ВГТ-D500/534 ВГ/ВГТ-ВР/ВЦ-5,0-350*350 |
ДО 41 |
6 |
|
6,3 |
ВГ/ВГТ-D630/665 ВГ/ВГТ-ВР/ВЦ-6,3-441*441 |
ДО 42 |
6 |
|
8,0 |
ВГ/ВГТ-D800/829 ВГ/ВГТ-ВР/ВЦ-8,0-560*560 |
ДО 42 |
6 |

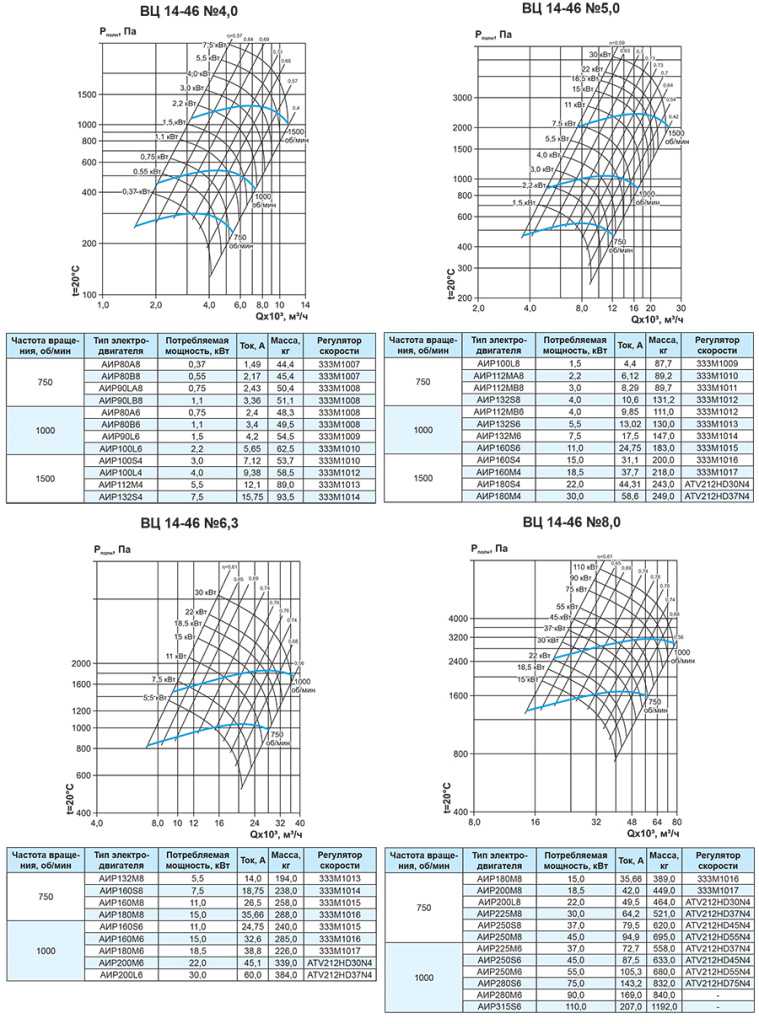

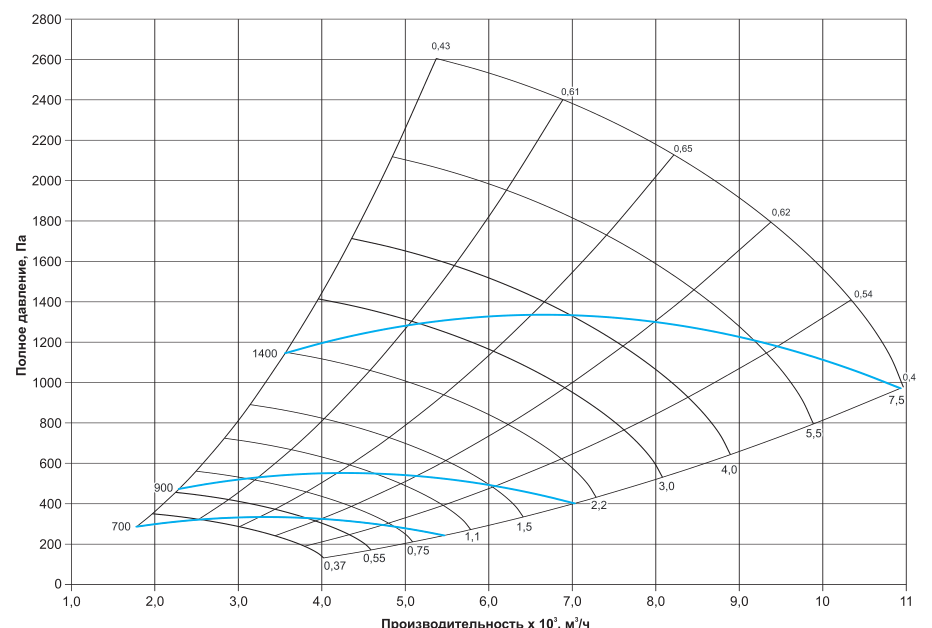

Технические и аэродинамические характеристики радиальных вентиляторов серии ВЦ 14-46
Электрическая схема подключения радиальных вентиляторов серии ВЦ 14-46 в сеть 380 В
МАРКИРОВКА:
Вентилятор радиальный ВЦ 14-46 4,0-ДУ600-РВ-0,12/1500/220-380-Л0-У1
где: ВЦ 14-46 – серия радиального вентилятора;
3,15 – номер вентилятора (по наружному диаметру рабочего колеса в дециметрах);
ДУ600 – дымоудаление (по таблице «Исполнение вентиляторов по назначению
и материалам»);
РВ – комплектация рабочим колесом с вперед загнутыми лопатками;
0,12 – мощность электродвигателя, кВт;
1500 – частота вращения рабочего колеса, об/мин;
220-380 – напряжение питания электродвигателя, В;
Л0 – положение корпуса;
У1 – климатическое исполнение и категория размещения по ГОСТ 15150
(У1 – установлен электродвигатель с климатическим исполнением У2 и
кожух защиты электродвигателя (Кожух ЭД), уже установленный на вентилятор
У2 – установлен электродвигатель с климатическим исполнением У2).
