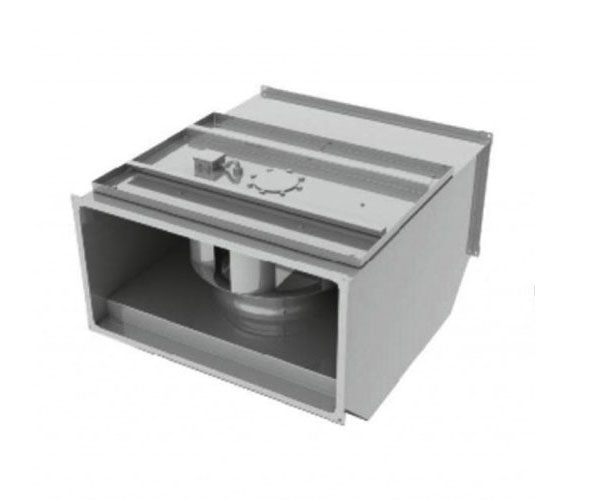

Радиальные вентиляторы для прямоугольных каналов КВР

Вентиляторы КВР предназначены для перемещения воздуха и других невзрывоопасных газовых смесей, агрессивность которых по отношению к углеродистым сталям обыкновенного качества не выше агрессивности воздуха, имеющих температуру от –30°C до +40°C, не содержит липких веществ, волокнистых и абразивных материалов, с содержанием пыли и других твердых примесей не более 100 мг/куб.м.

Вентиляторы применяются для непосредственной установки в прямоугольный канал систем вентиляции жилых, промышленных и общественных зданий.

Вентиляторы предназначены для эксплуатации в условиях умеренного (У) климата 3-й категории размещения по ГОСТ 15150–69. Узлы и детали вентилятора изготовлены из оцинкованной стали. Вентиляторы состоят из корпуса, выполненного в виде воздуховода прямоугольного сечения, внутри которого находится переборка с диффузором и другими элементами вентилятора, а также рабочее колесо, установленное непосредственно на внешнем роторе двигателя. Рабочее колесо могут быть как с вперед, так и с назад загнутыми лопатками. Рабочее колесо с загнутыми назад лопатками является «свободным». Рабочее колесо с загнутыми вперед лопатками располагается в спиральном кожухе. Рабочие колеса вентиляторов статически и динамически отбалансированы. Двигатель в вентиляторе закреплен на тарелке, установленной на стенке корпуса. В вентиляторах применяются асинхронные 1-фазные и 3-фазные компактные электродвигатели с внешним ротором и якорем с высоким омическим сопротивлением. Конструкция вентилятора позволяет охлаждать электродвигатель при работе потоком воздуха. Применяемые электродвигатели позволяют достичь рабочего ресурса вентилятора более 40.000 часов без профилактики.

Корпус электродвигателя имеет изоляцию IP54. Обмотка оснащена дополнительной защитой от влажности. Стандартно электродвигатели имеют защиту при помощи термоконтакта, расположенного внутри обмотки электродвигателя. При перегреве обмоток электродвигателя в случае перегрузки, обрыва фазы, высокой температуры воздуха и т. п. термоконтакт обеспечивает размыкание цепи защиты защитного реле. Защита электродвигателя при помощи термоконтакта является наиболее надежной и точной в отличие от других видов
защиты.

Поставщиками рабочих колес с электродвигателями является фирма «Ziehl-Abegg» (Германия).

Производительность вентиляторов КВР регулируется изменением числа оборотов электродвигателя. В зависимости от используемого электродвигателя, изменение числа оборотов электродвигателя достигается путем либо изменения напряжения, либо частотным преобразователем. Регулирование путем изменения напряжения является дискретным. Регуляторы числа оборотов дают следующие напряжения.

Регулирование при помощи частотного преобразователя является плавным. Максимальная скорость вращения ограничивается механической прочностью рабочего колеса. Электродвигатели, с выполненным заодно с частотным преобразователем, могут программироваться, управляться практически от любых внешних датчиков (температура воздуха, скорость потока, давление и т. д.), а также управляться климатическими системами.

Трансформаторные регуляторы оборотов

Для регулирования числа оборотов двигателя вентилятора применяются трансформаторные регуляторы оборотов RE…и RET… предназначены для двигателей 220 В. Трансформаторные регуляторы оборотов RD…, RDT… и RTRD… предназначены для двигателей 380 В.

Функции регуляторов оборотов для двигателей 220 В

• Управление производительностью вентилятора.
• Автотрансформаторное управление выходным напряжением с пятью фиксированными значениями, изменяемыми вручную.
• Включение и выключение регуляторов в установленном режиме с помощью управляющего контакта (для регуляторов типа RET…).
• Дополнительный контакт с напряжением на выходе 230 В и безпотенциальный операционный контакт с максимальной нагрузочной способностью 1 А, 250 В переменного тока (для регуляторов типа RET…).
• Индикация работы с помощью сигнальной лампы.
• Максимально допустимая температура воздуха: +40°С.
• Номинальное напряжение 1 ~ 230 В, 50/60 Гц. Степень защиты: IP 54. Установка внутри помещений.
• Монтаж с учётом свободной рециркуляции воздуха для охлаждения внутренних цепей.
• Возможно подключение к одному регулятору нескольких вентиляторов, если общий ток всех двигателей не превышает номинальный ток регулятора.
• Регуляторы типа RE… без входа для подключения термоконтактов. Для безаварийной работы вентиляторов необходима дополнительная защита.
• Регуляторы типа RET… осуществляют защиту вентиляторов, оснащённых термоконтактами.
• Автоматическое отключение вентиляторов при превышении допустимой температуры. Повторное включение после возвращения температуры двигателя к рабочим значениям. Последовательное соединение термоконтактов при подключении нескольких двигателей.

Функции регуляторов оборотов для двигателей 380 В

• Управление производительностью вентилятора.
• Автотрансформаторное управление выходным напряжением с пятью фиксированными значениями, изменяемыми вручную.
• Включение и выключение регуляторов в установленном режиме с помощью управляющего контакта (для регуляторов типа RDT…).
• Индикация работы с помощью сигнальной лампы.
• Максимально допустимая температура воздуха: +40°С.
• Номинальное напряжение ~ 380 В, 50/60 Гц. Степень защиты: IP 54. Установка внутри помещений.
• Монтаж с учётом свободной рециркуляции воздуха для охлаждения внутренних цепей.
• Возможно подключение к одному регулятору нескольких вентиляторов, если общий ток всех двигателей не превышает номинальный ток регулятора.
