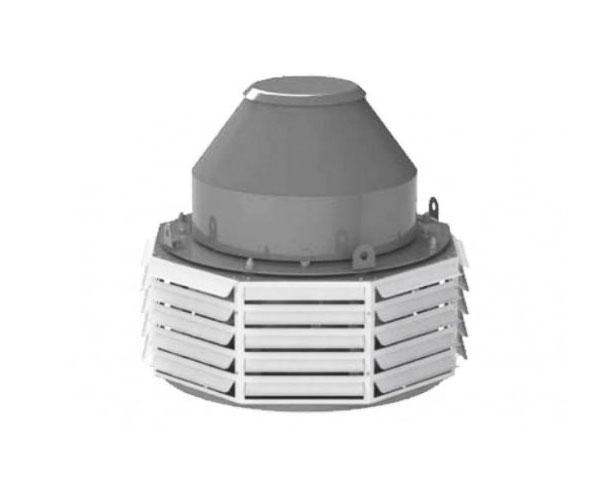

Вентиляторы крышные ВКР 6,3

Вентиляторы крышные ВКР 6,3

Крышные вентиляторы из серии ВКР представляют собой радиальные вентиляторы низкого давления, одностороннего всасывания, с рабочими лопатками загнутыми назад, устанавливаемые на кровле здания на узлы прохода или монтажные стаканы типа СМ.

Характеристики

• Низкого давления
• Одностороннего всасывания
• Назад загнутые лопатки колеса
• Количество лопаток — 12

Вентиляторы ВКР 6,3 предназначены для удаления возникающих при пожаре газов и одновременного отвода тепла за пределы обслуживаемого помещения или здания с целью проведения работ по борьбе с пожаром и спасению людей. Применяются в аварийных системах вытяжной вентиляции производственных, общественных, жилых, административных и других помещений. Выполнены в соответствии с ТУ 4861-023-78559458-2016.

Акустическая характеристика измерена на стороне нагнетания при номинальном режиме работы вентилятора. На стороне всасывания уровень звуковой мощности на 3 дБ ниже уровня, приведенного в таблице. На границах рабочего участка аэродинамической характеристики уровень звуковой мощности на 3 дБ выше уровня звуковой мощности,

соответствующего номинальному режиму работы вентилятора.

Вентиляторы радиальные ВКР 6,3 во время пусконаладочных, приемочных и периодических испытаний имеют допускаемую продолжительность непрерывной работы не более 30 минут. Это вызвано тем, что при температуре перемещаемой среды, соответствующей обычной температуре воздуха в обслуживающем помещении, электродвигатели указанных вентиляторов перегружены до 50%.
Вентиляторы ВКР 6,3 предназначены для перемещения образующихся при пожаре дымовоздушных смесей с температурой до 400°C в течение 120 минут и до 600°C в течение 90 минут. При работе вентилятора в штатном режиме при перемещении газовоздушной смеси, образующейся при пожаре, перегрузка электродвигателя отсутствует.

Окружающая среда вентилятора должна быть невзрывоопасной, а также не содержать агрессивные газы, токопроводящую пыль и пары в концентрациях, разрушающих металлы и изоляцию.

Перемещаемая среда в обычных условиях не должна содержать взрывоопасных газовых смесей и иметь агрессивность по отношению к углеродистым сталям обыкновенного качества не выше агрессивности воздуха, не содержать липких веществ, волокнистых и абразивных материалов, с содержанием пыли и других твердых примесей не более 0,1 г/м3.

Вентиляторы для дымоудаления изготавливаются в климатическом исполнении умеренного климата (У) 1-й категории размещения по ГОСТ 15150.

Габаритные и присоединительные размеры

Таблица 1. Габаритные и присоединительные размеры

Таблица 2. Дополнительная информация
