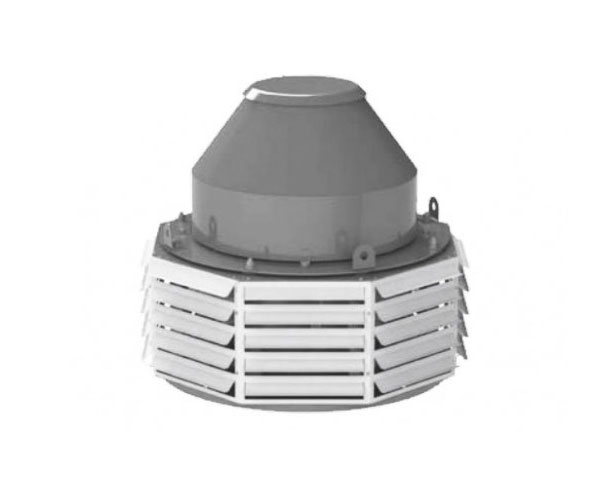

Вентиляторы крышные ВКР 5
Крышные вентиляторы ВКР 5 предназначены для удаления возникающих при пожаре газов и одновременного отвода тепла за пределы обслуживаемого помещения или здания с целью проведения работ по борьбе с пожаром и спасению людей. Радиальные вентиляторы применяются в аварийных системах вытяжной вентиляции производственных, общественных, жилых, административных и других помещений. Выполнены в соответствии с ТУ 4861-023-78559458-2016.
Характеристики
- Низкого давления
- Одностороннего всасывания
- Назад загнутые лопатки колеса
- Количество лопаток — 12
Вентиляторы крышные радильные ВКР 5 предназначены для перемещения образующихся при пожаре дымовоздушных смесей с температурой до 400°C в течение 120 минут и до 600°C в течение 90 минут. Вентиляторы ВКР 5 во время пусконаладочных, приемочных и периодических испытаний имеют допускаемую продолжительность непрерывной работы не более 30 минут. Это вызвано тем, что при температуре перемещаемой среды, соответствующей обычной температуре воздуха в обслуживающем помещении, электродвигатели указанных вентиляторов перегружены до 50%.
Вентилятор радиальный ВКР 5 устанавливается на крыше промышленных, а также общественных зданий с любым кровельным покрытием и углом наклона и выполняют функцию вытяжной вентиляции, выброс воздуха в надкровельном пространстве происходит в сторону. Производительность крышного радиального вентилятора ВКР 5 от 710 м³/ч до 3700 м³/ч., предельная температура перемещаемой рабочей среды до +80°С.
Перемещаемая среда в обычных условиях не должна содержать взрывоопасных газовых смесей и иметь агрессивность по отношению к углеродистым сталям обыкновенного качества не выше агрессивности воздуха, не содержать липких веществ, волокнистых и абразивных материалов, с содержанием пыли и других твердых примесей не более 0,1 г/м3.
При работе крышного вентилятора в штатном режиме при перемещении газовоздушной смеси, образующейся при пожаре, перегрузка электродвигателя отсутствует.
Окружающая среда вентиляторов должна быть невзрывоопасной, не содержать токопроводящую пыль, агрессивные газы и пары в концентрациях, разрушающих металлы и изоляцию.
Габаритные и присоединительные размеры
Таблица 1. Габаритные и присоединительные размеры
Обозначение | d, мм | D1, мм | D2, мм | Dk, мм | D*, мм | H*, мм | d1, мм | dk, мм | N | e, мм |
ВКР 5 | 500 | 772 | 842 | 530 | 720 | 560 | 14 | M6-8g | 8 | 2,5 |
Таблица 2. Дополнительная информация
Обозначение вентилятора | Дополнительная комплектация | ||||||||||||
Стакан | Клапан | Поддон к стакану | |||||||||||
Dст, мм | H, мм | Масса, кг | Dкл, мм | D1кл, мм | D2кл, мм | Hкл, мм | d, мм | n, шт | Масса, кг | Dпод, мм | D1под, мм | Масса, кг | |
ВКР 5 | 720 | 600 | 43 | 500 | 530 | 560 | 250 | 7 | 8 | 9 | 700 | 990 | 22 |
