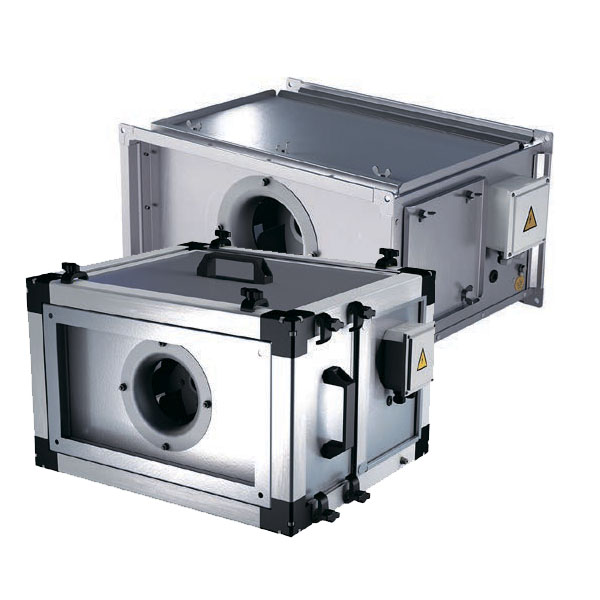

Вентилятор ВРС-К-LZ-100-50/45-О-РК635-1,5/1500/220-380

Предназначены для перемещения воздуха и других невзрывоопасных газовых смесей в системах вентиляции и кондиционирования воздуха прямоугольного сечения.

Паспорт изделия
Паспорт изделия

Нужен монтаж?

Необходим монтаж оборудования? Оставьте заявку по объекту, и мы свяжемся с Вами
Заказать монтаж

Есть вопрос?

Оставьте свои данные, и мы свяжемся с Вами в указанное время
Заказать звонок

Описание

Вентиляторы ВРС-К предназначены для перемещения воздуха и других невзрывоопасных газовых смесей в системах вентиляции и кондиционирования воздуха прямоугольного сечения.

Вентиляторы предназначены для эксплуатации в условиях умеренного (У) климата 2-й категории размещения по ГОСТ 15150 при отсутствии в воздухе кислотных, щелочных и других агрессивных примесей, при температуре окружающей среды от -40 °С до +40 °С. Температура перемещаемого потока воздуха от -40 °С до +40 °С.

В конструкции вентилятора используются «свободные» колеса с назад загнутыми лопатками типа РЦ и РК635, установленные на вал трёхфазного асинхронного электродвигателя со степенью влагозащиты IP54.

Модельный ряд вентиляторов с колесом РЦ представлен девятнадцатью моделями с различными сочетаниями колес и электродвигателей.

Модельный ряд вентиляторов с колесом РК635 представлен двадцатью двумя позициями с различными сочетаниями колес и электродвигателей и имеет аэродинамические характеристики с большим расходом, но сниженной характеристикой по давлению, по сравнению с линейкой вентиляторов с колесом РЦ. Благодаря этому электродвигатели в линейке РК635 получили сниженные мощности электродвигателей, что позволяет подключить почти весь модельный ряд вентиляторов к однофазной сети через преобразователь частоты.

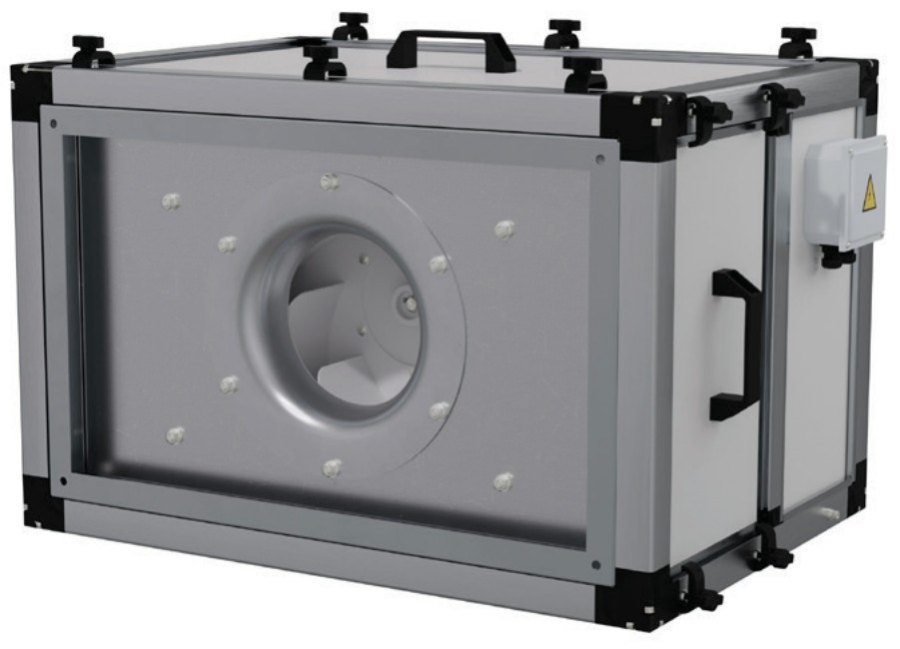

Корпус вентиляторов изготавливается в двух вариантах:

– из каркасно-панельного алюминиевого профиля с утеплёнными ППУ панелями (ВРС-К-LT);

– из оцинкованной стали, образующей жесткую каркасную конструкцию (ВРС-К-LZ). Вентиляторы универсальные по стороне обслуживания.

В обоих исполнениях в верхней части вентилятора предусмотрена сервисная панель для ремонта и обслуживания, а с боковых сторон инспекционные двери для визуального осмотра и контроля работы агрегата.

Вентилятор ВРС-К совместим с другими элементами канального вентиляционного оборудования.

Располагать вентилятор допускается в любом положении (вертикальном, горизонтальном), но желательно таким образом, чтобы был обеспечен доступ к сервисной панели для удобного обслуживания и визуального контроля.

Для удобства подключения электропитания вентилятора на корпус выведена клеммная коробка.

На заводе электродвигатели вентиляторов коммутируются по схеме «звезда» для подключения в сеть 380 В. Вентиляторы мощностью до 2,2 кВт могут быть подключены в сеть 220 В через однофазный преобразователь частоты. Для этого необходимо выполнить переключение в коробке электродвигателя на схему «треугольник»*.

Защита электродвигателя от перегрева в случае перегрузки, обрыва фазы или короткого замыкания осуществляется с помощью внешних устройств, таких как преобразователь частоты, тепловое реле или ручной пускатель с функцией защиты двигателя (ПРК).

*Для получения более подробной информации по подключению, обратитесь в отдел технической поддержки.

Характеристики

Габаритные и присоединительные размеры канальных вентиляторов серии ВРС-К-LT (мм)

ВРС-К-LT-РЦ чертеж.jpg

Технические характеристики

Модель

Напряжение питания, В

Ток, А

3-220/ 3-380

Мощность, кВт

Частота вращения номинальная, об/мин

Силовой кабель питания

Регулятор скорости

3-220

Регулятор скорости

3-380

ВРС-К-LT-40-20/18-PЦ-0,25/3000/220-380-У2

3-220/3-380

1,2/0,7

0,25

2720

ВВГ 4х1,5

333M1003

333M1006

ВРС-К-LT-50-25/20-PЦ-0,25/3000/220-380-У2

3-220/3-380

1,2/0,7

0,25

2720

ВВГ 4х1,5

333M1003

333M1006

ВРС-К-LT-50-25/22-PЦ-0,55/3000/220-380-У2

3-220/3-380

2,47/1,43

0,55

2790

ВВГ 4х1,5

333M1003

333M1007

ВРС-К-LT-50-30/22-PЦ-0,55/3000/220-380-У2

3-220/3-380

2,47/1,43

0,55

2790

ВВГ 4х1,5

333M1003

333M1007

ВРС-К-LT-50-30/25-PЦ-0,75/3000/220-380-У2

3-220/3-380

3,29/1,9

0,75

2840

ВВГ 4х1,5

333M1003

333M1007

ВРС-К-LT-60-30/25-PЦ-0,75/3000/220-380-У2

3-220/3-380

3,29/1,9

0,75

2840

ВВГ 4х1,5

333M1003

333M1007

ВРС-К-LT-60-30/28-PЦ-1,1/3000/220-380-У2

3-220/3-380

4,5/2,6

1,1

2840

ВВГ 4х1,5

333M1004

333M1008

ВРС-К-LT-60-35/28-PЦ-1,1/3000/220-380-У2

3-220/3-380

4,5/2,6

1,1

2840

ВВГ 4х1,5

333M1004

333M1008

ВРС-К-LT-60-35/31-PЦ-1,5/3000/220-380-У2

3-220/3-380

6,01/3,48

1,5

2850

ВВГ 4х1,5

333M1004

333M1008

ВРС-К-LT-70-40/31-PЦ-2,2/3000/220-380-У2

3-220/3-380

8,59/4,97

2,2

2855

ВВГ 4х1,5

333M1005

333M1009

ВРС-К-LT-70-40/35-PЦ-3/3000/220-380-У2

3-220/3-380

11/6,3

3

2860

ВВГ 4х1,5

–

333M1010

ВРС-К-LT-80-50/35-PЦ-3/3000/220-380-У2

3-220/3-380

11/6,3

3

2860

ВВГ 4х1,5

–

333M1010

ВРС-К-LT-80-50/40-PЦ-4/3000/220-380-У2

3-220/3-380

14,2/8,2

4

2880

ВВГ 4х1,5

–

333M1011

ВРС-К-LT-90-50/35-PЦ-3/3000/220-380-У2

3-220/3-380

11/6,34

3

2860

ВВГ 4х1,5

–

333M1010

ВРС-К-LT-90-50/40-PЦ-5,5/3000/220-380-У2

3-220/3-380

19,1/11,1

5,5

2900

ВВГ 4х1,5

–

333M1012

ВРС-К-LT-90-50/45-PЦ-1,5/1500/220-380-У2

3-220/3-380

6,43/3,72

1,5

1400

ВВГ 4х1,5

333M1004

333M1009

ВРС-К-LT-100-50/40-PЦ-5,5/3000/220-380-У2

3-220/3-380

19,1/11,1

5,5

2900

ВВГ 4х1,5

–

333M1012

ВРС-К-LT-100-50/45-PЦ-1,5/1500/220-380-У2

3-220/3-380

6,43/3,72

1,5

1400

ВВГ 4х1,5

333M1004

333M1009

ВРС-К-LT-100-50/45-PЦ-7,5/3000/220-380-У2

3-220/3-380

25,7/14,9

7,5

2895

ВВГ 4х2,5

–

333M1013

Габаритные и присоединительные размеры канальных вентиляторов серии ВРС-К-LZ (мм)

ВРС-К-LZ-РЦ чертеж.jpg

Технические характеристики

Модель

Напряжение питания, В

Ток, А

3-220/ 3-380

Мощность, кВт

Частота
вращения
номинальная, об/мин

Силовой
кабель
питания

Масса, кг

ВРС-К-LZ-40-20/18-PЦ-0,25/3000/220-380

3-220/3-380

1,2/0,7

0,25

2720

ВВГ 4х1,5

16

ВРС-К-LZ-50-25/20-PЦ-0,25/3000/220-380

3-220/3-380

1,2/0,7

0,25

2720

ВВГ 4х1,5

18

ВРС-К-LZ-50-25/22-PЦ-0,55/3000/220-380

3-220/3-380

2,47/1,43

0,55

2790

ВВГ 4х1,5

21

ВРС-К-LZ-50-30/22-PЦ-0,55/3000/220-380

3-220/3-380

2,47/1,43

0,55

2790

ВВГ 4х1,5

22

ВРС-К-LZ-50-30/25-PЦ-0,75/3000/220-380

3-220/3-380

3,29/1,9

0,75

2840

ВВГ 4х1,5

27

ВРС-К-LZ-60-30/25-PЦ-0,75/3000/220-380

3-220/3-380

3,29/1,9

0,75

2840

ВВГ 4х1,5

30

ВРС-К-LZ-60-30/28-PЦ-1,1/3000/220-380

3-220/3-380

4,5/2,6

1,1

2840

ВВГ 4х1,5

33

ВРС-К-LZ-60-35/28-PЦ-1,1/3000/220-380

3-220/3-380

4,5/2,6

1,1

2840

ВВГ 4х1,5

33

ВРС-К-LZ-60-35/31-PЦ-1,5/3000/220-380

3-220/3-380

6,01/3,48

1,5

2850

ВВГ 4х1,5

38

ВРС-К-LZ-70-40/31-PЦ-2,2/3000/220-380

3-220/3-380

8,59/4,97

2,2

2855

ВВГ 4х1,5

48

ВРС-К-LZ-70-40/35-PЦ-3/3000/220-380

3-220/3-380

11/6,3

3

2860

ВВГ 4х1,5

56

ВРС-К-LZ-80-50/35-PЦ-3/3000/220-380

3-220/3-380

11/6,3

3

2860

ВВГ 4х1,5

68

ВРС-К-LZ-80-50/40-PЦ-4/3000/220-380

3-220/3-380

14,2/8,2

4

2880

ВВГ 4х1,5

73

ВРС-К-LZ-90-50/35-PЦ-3/3000/220-380

3-220/3-380

11/6,34

3

2860

ВВГ 4х1,5

72

ВРС-К-LZ-90-50/40-PЦ-5,5/3000/220-380

3-220/3-380

19,1/11,1

5,5

2900

ВВГ 4х1,5

84

ВРС-К-LZ-90-50/45-PЦ-1,5/1500/220-380

3-220/3-380

6,43/3,72

1,5

1400

ВВГ 4х1,5

68

ВРС-К-LZ-100-50/40-PЦ-5,5/3000/220-380

3-220/3-380

19,1/11,1

5,5

2900

ВВГ 4х1,5

87

ВРС-К-LZ-100-50/45-PЦ-1,5/1500/220-380

3-220/3-380

6,43/3,72

1,5

1400

ВВГ 4х1,5

72

ВРС-К-LZ-100-50/45-PЦ-7,5/3000/220-380

3-220/3-380

25,7/14,9

7,5

2895

ВВГ 4х2,5

105

Габаритные и присоединительные размеры канальных вентиляторов серии ВРС-К-LZ-HR635 (мм)

ВРС-К-LZ-РК635 чертеж.jpg

Технические характеристики

Модель

Напряжение питания, В

Ток, А

3-220/ 3-380

Мощность, кВт

Частота
вращения
номинальная, об/мин

Силовой
кабель
питания

Масса, кг

ВРС-К-LZ-40-20/18-О-РК635-0,18/3000/220-380

220/380

0,96/0,55

0,18

2720

ВВГ 4х1,5

16

ВРС-К-LZ-40-20/20-О-РК635-0,18/3000/220-380

220/380

0,96/0,55

0,18

2720

ВВГ 4х1,5

16

ВРС-К-LZ-50-25/20-О-РК635-0,18/3000/220-380

220/380

0,96/0,55

0,18

2720

ВВГ 4х1,5

18

ВРС-К-LZ-50-25/22-О-РК635-0,25/3000/220-380

220/380

1,2/0,7

0,25

2720

ВВГ 4х1,5

21

ВРС-К-LZ-50-30/22-О-РК635-0,18/3000/220-380

220/380

0,96/0,55

0,18

2720

ВВГ 4х1,5

22

ВРС-К-LZ-50-30/25-О-РК635-0,25/3000/220-380

220/380

1,2/0,7

0,25

2720

ВВГ 4х1,5

27

ВРС-К-LZ-60-30/25-О-РК635-0,37/3000/220-380

220/380

1,7/1

0,37

2755

ВВГ 4х1,5

30

ВРС-К-LZ-60-30/28-О-РК635-0,75/3000/220-380

220/380

3,29/1,9

0,75

2840

ВВГ 4х1,5

33

ВРС-К-LZ-60-35/25-О-РК635-0,37/3000/220-380

220/380

1,7/1

0,37

2755

ВВГ 4х1,5

38

ВРС-К-LZ-60-35/28-О-РК635-0,55/3000/220-380

220/380

2,47/1,43

0,55

2790

ВВГ 4х1,5

33

ВРС-К-LZ-60-35/31-О-РК635-1,5/3000/220-380

220/380

6/3,48

1,5

2840

ВВГ 4х1,5

40

ВРС-К-LZ-70-40/28-О-РК635-0,75/3000/220-380

220/380

3,29/1,9

0,75

2840

ВВГ 4х1,5

41

ВРС-К-LZ-70-40/31-О-РК635-1,1/3000/220-380

220/380

4,5/2,6

1,1

2840

ВВГ 4х1,5

49

ВРС-К-LZ-70-40/35-О-РК635-3/3000/220-380

220/380

11/6,3

3

2860

ВВГ 4х1,5

53

ВРС-К-LZ-80-50/31-О-РК635-1,5/3000/220-380

220/380

6/3,48

1,5

2850

ВВГ 4х1,5

55

ВРС-К-LZ-80-50/35-О-РК635-3/3000/220-380

220/380

11/6,3

3

2860

ВВГ 4х1,5

68

ВРС-К-LZ-80-50/40-О-РК635-5,5/3000/220-380

220/380

19,1/11,1

5,5

2900

ВВГ 4х1,5

77

ВРС-К-LZ-90-50/31-О-РК635-1,5/3000/220-380

220/380

6/3,48

1,5

2850

ВВГ 4х1,5

68

ВРС-К-LZ-90-50/35-О-РК635-3/3000/220-380

220/380

11/6,3

3

2860

ВВГ 4х1,5

72

ВРС-К-LZ-90-50/40-О-РК635-5,5/3000/220-380

220/380

19,1/11,1

5,5

2900

ВВГ 4х1,5

84

ВРС-К-LZ-100-50/45-О-РК635-1,5/1500/220-380

220/380

6,43/3,72

1,5

1400

ВВГ 4х1,5

72

ВРС-К-LZ-100-50/40-О-РК635-5,5/3000/220-380

220/380

19,1/11,1

5,5

2900

ВВГ 4х1,5

105

Электрические схемы подключения вентиляторов в сеть 380 В


МАРКИРОВКА:

Вентилятор канальный прямоугольный ВРС-К-LZ-60-30/25-РЦ-1,1/3000/220-380
                      где:    ВРС-К – серия канального прямоугольного вентилятора со свободным колесом;
                                LZ – тип корпуса (LZ – корпус из оцинкованной стали, LT – корпус из утеплённых
                                                    ППУ панелей и алюминиевого каркасного профиля)
                                60-30 – типоразмер вентилятора (по прямоугольному присоединительному
                                                    сечению) (LxH);
                                25 – диаметр рабочего колеса;
                                РЦ – тип рабочего колеса;
                                1,1 – мощность электродвигателя, кВт;
                                3000 – частота вращения электродвигателя, об/мин;
                                220-380 – напряжение электродвигателя, В.
