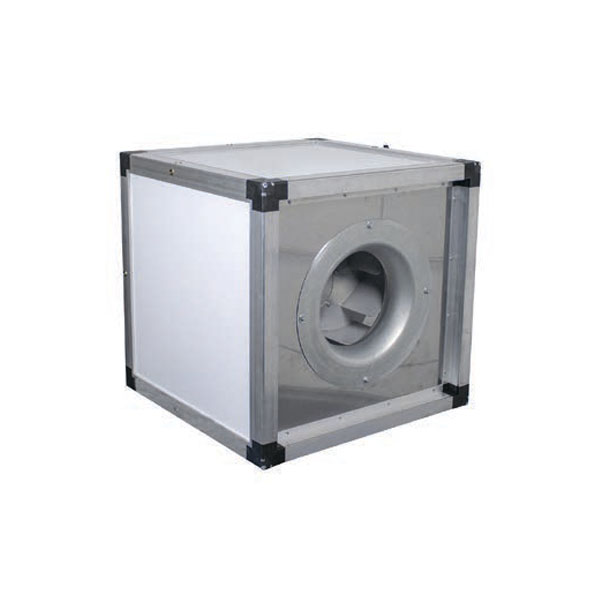

Описание
- Область применения: горячие цеха, кухни, технологические помещения
- Назначение: вытяжка с температурой воздуха до +120°С

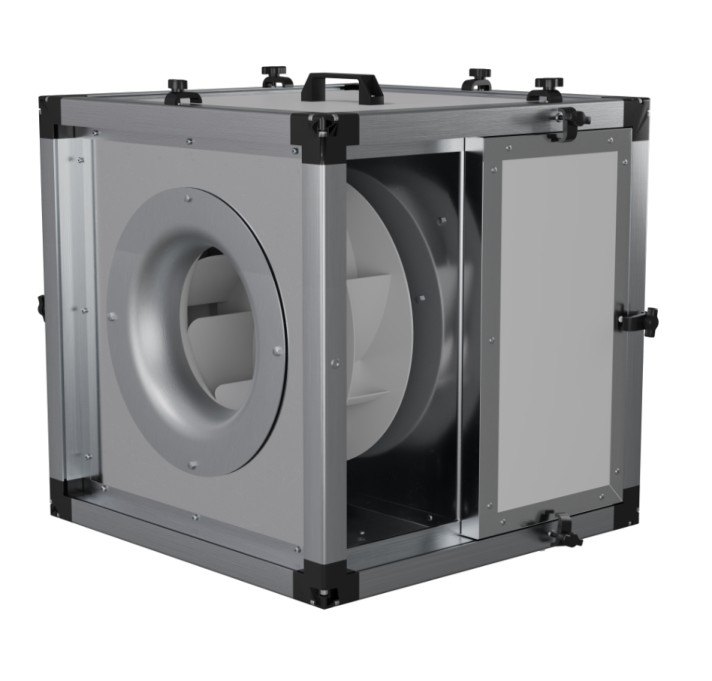

- Удобство обслуживания благодаря съемным панелям
- Удобное изменение направление выхода воздушного потока, путем перестановки панелей
- Комплектация рабочим колесом с назад загнутыми лопатками
- Трехфазный асинхронный двигатель, установленный в корпусе вентилятора
- Удобный для монтажа квадратный корпус
- Установка вентилятора только на траверсу или подставку
- Предусмотрена возможность установки на улице
- Два варианта изготовления:
– О – общепромышленное до +80°С (установка в любом положении)
– Ж – температуростойкое до +120°С (установка строго горизонтально)
- Вентилятор снабжен сливным поддоном со штуцером
- На вентилятор устанавливается 2 вида переключателей (по усмотрению завода-изготовителя).
Вентиляторы предназначены для эксплуатации в условиях умеренного (У) климата 2-й категории размещения по ГОСТ 15150 при отсутствии в воздухе кислотных, щелочных и других агрессивных примесей, при температуре окружающей среды от -40°С до +40 °С.
Характеристики
Габаритные и присоединительные размеры (мм) радиальных вентиляторов серии VCR
Модель |
B |
B1* |
H* |
L* |
VCR-520/35-О-РЦ-1,1/1500/220-380 |
515 |
229 |
520 |
520 |
VCR-580/40-О-РЦ-1,1/1500/220-380 |
540 |
256 |
580 |
580 |
VCR-660/45-О-РЦ-1,1/1500/220-380 |
575 |
288 |
660 |
660 |
VCR-740/50-О-РЦ-1,5/1500/220-380 |
610 |
323 |
740 |
740 |
VCR-830/56-О-РЦ-3,0/1500/220-380 |
705 |
355 |
830 |
830 |
VCR-830/56-О-РЦ-1,5/1000/220-380 |
690 |
355 |
830 |
830 |
VCR-930/63-О-РЦ-1,5/1000/220-380 |
725 |
392 |
930 |
930 |
VCR-520/35-Ж-РЦ-1,1/1500/220-380 |
515 |
229 |
520 |
520 |
VCR-580/40-Ж-РЦ-1,1/1500/220-380 |
540 |
256 |
580 |
580 |
VCR-660/45-Ж-РЦ-1,1/1500/220-380 |
575 |
288 |
660 |
660 |
VCR-740/50-Ж-РЦ-1,5/1500/220-380 |
610 |
323 |
740 |
740 |
VCR-830/56-Ж-РЦ-3,0/1500/220-380 |
705 |
355 |
830 |
830 |
VCR-830/56-Ж-РЦ-1,5/1000/220-380 |
690 |
355 |
830 |
830 |
VCR-930/63-Ж-РЦ-1,5/1000/220-380 |
725 |
392 |
930 |
930 |
* Размеры гибких вставок соответствуют размеру H, L и B1.
Технические характеристики радиальных вентиляторов серии VCR
Типоразмер |
Модель |
Напряжение |
Тип двигателя |
Мощность двигателя, кВт |
Частота вращения, об/мин |
Ток, А |
Регулятор скорости |
Масса, кг |
Гибкие вставки* |
|
исп. О |
исп. Ж |
|||||||||
520 |
VCR-520/35-РЦ-1,1/1500/220-380 |
220-380 |
АИР80А4 |
1,1 |
1500 |
2,9 |
333M1008 |
33 |
35 |
ВГП-VCR-520/520*520-О/Т200 ВГП-VCR-520/225*520-О/Т200 |
580 |
VCR-580/40-РЦ-1,1/1500/220-380 |
220-380 |
АИР80А4 |
1,1 |
1500 |
2,9 |
333M1008 |
37 |
39 |
ВГП-VCR-580/580*580-О/Т200 ВГП-VCR-580/250*580-О/Т200 |
660 |
VCR-660/45-РЦ-1,1/1500/220-380 |
220-380 |
АИР80А4 |
1,1 |
1500 |
2,9 |
333M1008 |
42 |
43 |
ВГП-VCR-660/660*660-О/Т200 ВГП-VCR-660/280*660-О/Т200 |
740 |
VCR-740/50-РЦ-1,5/1500/220-380 |
220-380 |
АИР80В4 |
1,5 |
1500 |
3,8 |
333M1009 |
51 |
54 |
ВГП-VCR-740/740*740-О/Т200 ВГП-VCR-740/320*740-О/Т200 |
830 |
VCR-830/56-РЦ-3,0/1500/220-380 |
220-380 |
АИР100S4 |
3,0 |
1500 |
6,8 |
333M1010 |
82 |
85 |
ВГП-VCR-830/830*830-О/Т200 ВГП-VCR-830/350*830-О/Т200 |
830 |
VCR-830/56-РЦ-1,5/1000/220-380 |
220-380 |
АИР90L6 |
1,5 |
1000 |
4,0 |
333M1009 |
75 |
78 |
ВГП-VCR-830/830*830-О/Т200 ВГП-VCR-830/350*830-О/Т200 |
930 |
VCR-930/63-РЦ-1,5/1000/220-380 |
220-380 |
АИР90L6 |
1,5 |
1000 |
4,0 |
333M1009 |
85 |
91 |
ВГП-VCR-930/930*930-О/Т200 ВГП-VCR-930/390*930-О/Т200 |
* Подробнее о вставках гибких в разделе «Вставки гибкие для для радиальных вентиляторов VCR».
Аэродинамические характеристики радиальных вентиляторов серии VCR
Акустические характеристики радиальных вентиляторов серии VCR
Модель |
Зона измерения |
Уровень звуковой мощности, дБ в октавных полосах частот, Гц |
Общий дБа |
|||||||
63 |
125 |
250 |
500 |
1000 |
2000 |
4000 |
8000 |
|||
VCR-520/35-РЦ-1,1/1500/220-380 |
на входе |
59 |
61 |
65 |
67 |
66 |
63 |
58 |
51 |
72 |
на выходе |
61 |
63 |
67 |
69 |
68 |
65 |
60 |
53 |
74 |
|
к окружению |
43 |
45 |
49 |
51 |
50 |
47 |
42 |
35 |
56 |
|
VCR-580/40-РЦ-1,1/1500/220-380 |
на входе |
59 |
61 |
65 |
67 |
66 |
63 |
58 |
51 |
72 |
на выходе |
61 |
63 |
67 |
69 |
68 |
65 |
60 |
53 |
74 |
|
к окружению |
43 |
45 |
49 |
51 |
50 |
47 |
42 |
35 |
56 |
|
VCR-660/45-РЦ-1,1/1500/220-380 |
на входе |
61 |
63 |
67 |
69 |
68 |
65 |
50 |
53 |
74 |
на выходе |
63 |
65 |
69 |
71 |
70 |
67 |
62 |
55 |
76 |
|
к окружению |
46 |
48 |
52 |
54 |
53 |
50 |
45 |
38 |
59 |
|
VCR-740/50-РЦ-1,5/1500/220-380 |
на входе |
65 |
67 |
71 |
73 |
72 |
69 |
64 |
57 |
78 |
на выходе |
67 |
69 |
73 |
75 |
74 |
71 |
66 |
59 |
80 |
|
к окружению |
50 |
52 |
56 |
53 |
57 |
54 |
49 |
42 |
63 |
|
VCR-830/56-РЦ-3,0/1500/220-380 |
на входе |
66 |
68 |
72 |
74 |
73 |
70 |
65 |
58 |
79 |
на выходе |
68 |
70 |
74 |
76 |
75 |
72 |
67 |
60 |
81 |
|
к окружению |
51 |
53 |
57 |
59 |
58 |
55 |
50 |
43 |
64 |
|
VCR-830/56-РЦ-1,5/1000/220-380 |
на входе |
65 |
67 |
71 |
73 |
72 |
69 |
64 |
57 |
78 |
на выходе |
67 |
69 |
73 |
75 |
74 |
71 |
66 |
59 |
80 |
|
к окружению |
50 |
52 |
56 |
58 |
57 |
54 |
49 |
42 |
63 |
|
VCR-930/63-РЦ-1,5/1000/220-380 |
на входе |
74 |
76 |
80 |
82 |
81 |
78 |
73 |
66 |
87 |
на выходе |
76 |
78 |
82 |
84 |
83 |
80 |
75 |
68 |
89 |
|
к окружению |
63 |
65 |
69 |
71 |
70 |
67 |
62 |
55 |
76 |
Электрическая схема подключения вентиляторов в сеть 380 В
МАРКИРОВКА:
Вентилятор VCR-520/35-О-РЦ-1,1/1500/220-380
где: VCR – серия радиального вентилятора;
520 – типоразмер вентилятора (соотвествует наружному габариту);
35 – диаметр рабочего колеса;
О – исполнение по типу перемещаемой среды (О – общепромышленное до +40°С;
Ж – температуростойкое до +120°С)
РЦ – комплектация рабочим колесом с назад загнутыми лопатками;
1,1 – потребляемая мощность, кВт;
1500 – частота вращения рабочего колеса, об/мин;
220-380 – напряжение электродвигателя, В.
