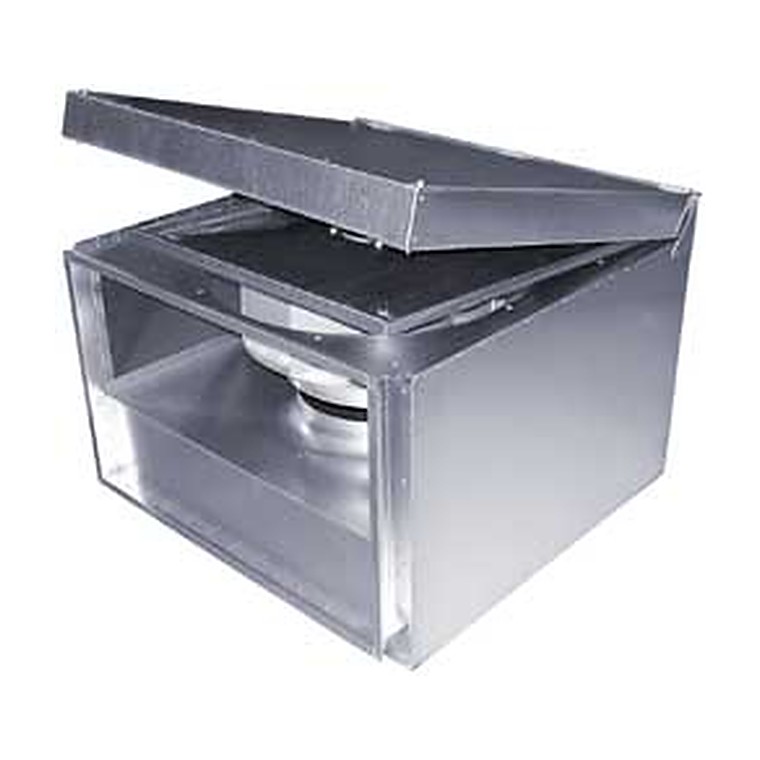

Канальные вентиляторы в изолированном корпусе RKBI
Канальные вентиляторы в изолированном корпусе RKBI оснащены асинхронным двигателем с внешним ротором и рабочим колесом с загнутыми назад лопатками. Двигатель и рабочее колесо вентилятора расположены на откидывающейся пластине, что делает доступ к ним лёгким, быстрым и удобным. Корпус вентилятора изготавливается из оцинкованной стали. Вентиляторы имеют внутренний 50 мм слой изоляции из минеральной ваты, что обеспечивает низкие шумовые характеристики.
Вентиляторы RKBI предназначены для соединения с воздуховодами прямоугольного сечения. Степень защиты электродвигателя IP 44, клеммной коробки – IP 54.
Установка
Вентиляторы могут быть установлены в любом положении.
Регулирование скорости
Регулирование скорости вентиляторов осуществляется в диапазоне от 0 до 100% с помощью электронного или 5-ступенчатого регулятора скорости. К одному регулятору скорости можно подключить несколько вентиляторов при условии, что общий рабочий ток вентиляторов не превышает номинальный ток регулятора скорости.
Защита двигателя
Все двигатели защищены термоконтактами. Однофазные вентиляторы имеют встроенный термоконтакт с автоматическим перезапуском. Трёхфазные вентиляторы имеют вынесенные термоконтакты (ТК), которые должны подключаться к соответствующим клеммам регулятора скорости или модуля управления.
Аксессуары
Регуляторы скорости, модули управления, канальные нагреватели и охладители, шумоглушители, воздушные и обратные клапаны, воздушные фильтры, воздухораспределительные и регулирующие устройства и т.д.
Технические характеристики
|
Модель
|
Напря- | Ном. | Ток, | Частота | Макс. |
Размеры, мм
|
Вес, | Схема | |||||
| жение, | мощн., | А | вращ., | t, °С | кг | эл. | |||||||
| В/Гц | Вт | об/мин | a | b | d | e | f | h | подкл. | ||||

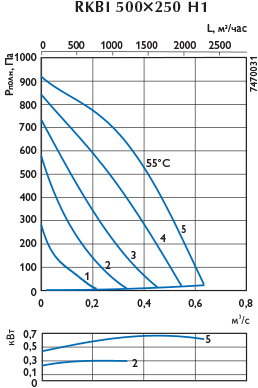

| RKBI 500×250 H1 | 230/50 | 670 | 3 | 2580 | 55 | 500 | 250 | 562 | 292 | 603 | 383 | 31 | 5 |
| RKBI 600×350 A1 | 230/50 | 298 | 1,34 | 920 | 60 | 600 | 350 | 747 | 392 | 707 | 489 | 47,7 | 5 |

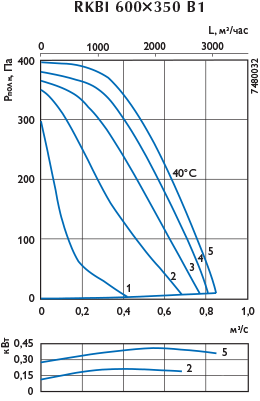

| RKBI 600×350 B1 | 230/50 | 412 | 2,11 | 1405 | 40 | 600 | 350 | 747 | 392 | 707 | 489 | 46,7 | 5 |

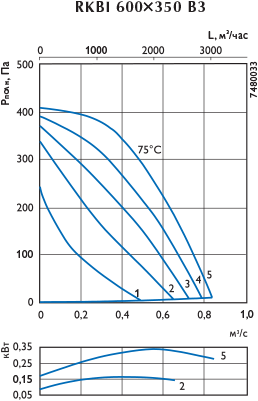

| RKBI 600×350 B3 | 400/50 | 338 | 1,04 | 1415 | 75 | 600 | 350 | 747 | 392 | 707 | 489 | 47,7 | 4 |

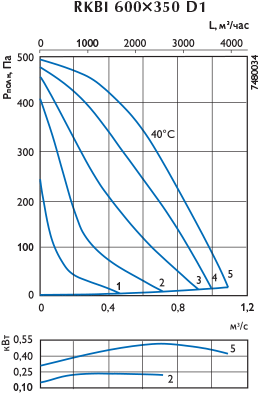

| RKBI 600×350 D1 | 230/50 | 515 | 2,46 | 1370 | 40 | 600 | 350 | 747 | 392 | 707 | 489 | 47,2 | 5 |

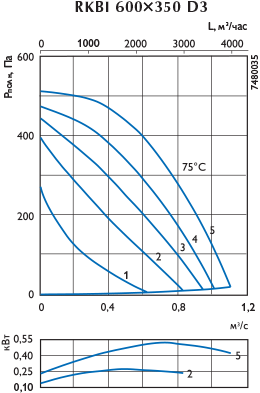

| RKBI 600×350 D3 | 400/50 | 522 | 1,27 | 1415 | 75 | 600 | 350 | 747 | 392 | 707 | 489 | 49,7 | 4 |

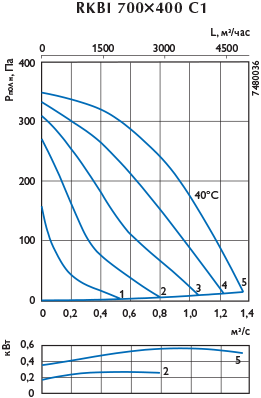

| RKBI 700×400 C1 | 230/50 | 563 | 2,73 | 910 | 40 | 700 | 400 | 817 | 392 | 807 | 549 | 65 | 5 |

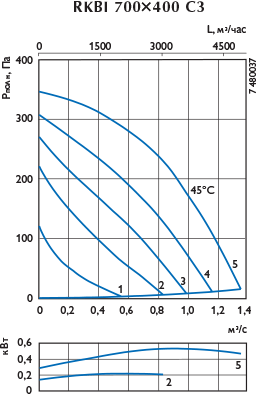

| RKBI 700×400 C3 | 400/50 | 530 | 1,2 | 920 | 45 | 700 | 400 | 817 | 392 | 807 | 549 | 66 | 4 |

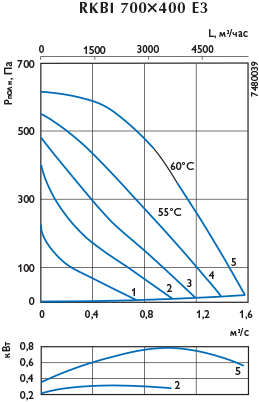

| RKBI 700×400 E3 | 400/50 | 780 | 1,55 | 1358 | 60* | 700 | 400 | 817 | 392 | 807 | 549 | 63 | 4 |

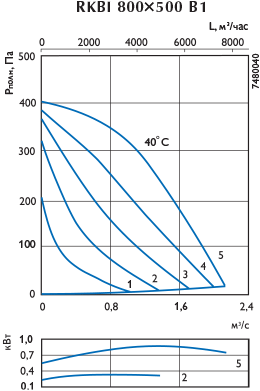

| RKBI 800×500 B1 | 230/50 | 867 | 4,44 | 871 | 40 | 800 | 500 | 942 | 542 | 907 | 649 | 88 | 5 |

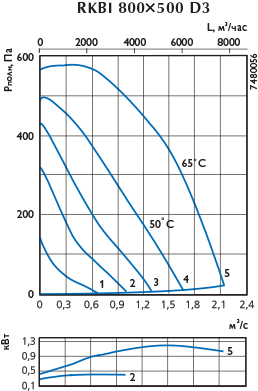

| RKBI 800×500 D3 | 400/50 | 1176 | 2,06 | 1314 | 65* | 800 | 500 | 942 | 542 | 907 | 649 | 88 | 4 |

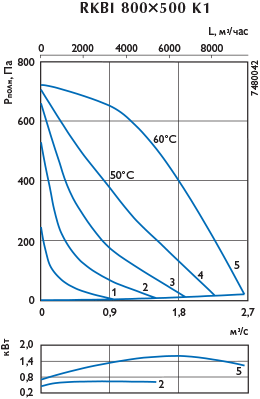

| RKBI 800×500 K1 | 230/50 | 1611 | 7,75 | 1285 | 60* | 800 | 500 | 942 | 542 | 907 | 649 | 88 | 5 |

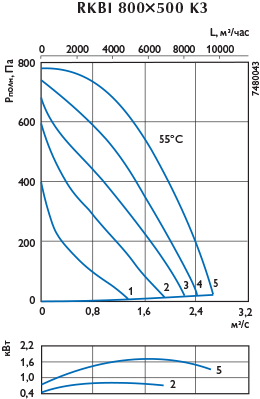

| RKBI 800×500 K3 | 400/50 | 1715 | 3,69 | 1395 | 55 | 800 | 500 | 942 | 542 | 907 | 649 | 88 | 4 |

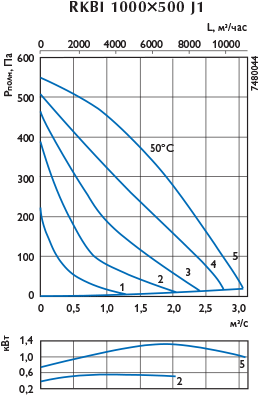

| RKBI 1000×500 J1 | 230/50 | 1317 | 6,43 | 875 | 50 | 1000 | 500 | 1047 | 542 | 1105 | 649 | 132 | 5 |

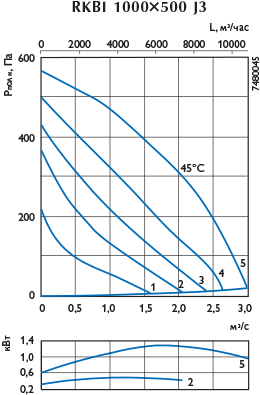

| RKBI 1000×500 J3 | 400/50 | 1282 | 3,44 | 890 | 45 | 1000 | 500 | 1047 | 542 | 1105 | 649 | 132 | 4 |

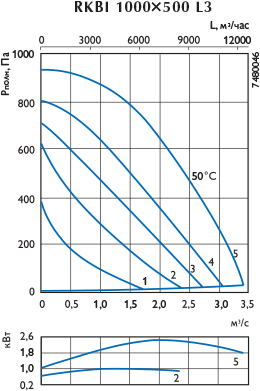

| RKBI 1000×500 L3 | 400/50 | 2455 | 4,9 | 1348 | 50 | 1000 | 500 | 1047 | 542 | 1105 | 649 | 109 | 4 |
Монтаж
- Все вентиляторы поставляются в полностью собранном виде, готовые к подключению.
- Электрическое подключение и монтаж должны выполняться только квалифицированным персоналом в соответствии с инструкцией по монтажу.
- Параметры электропитания должны соответствовать спецификации на табличке вентилятора.
- Вся электропроводка и соединения должны быть выполнены в соответствии c правилами техники безопасности.
- Электрическое подключение должно выполняться в соответствии со схемой подключения, приведённой на клеммной коробке, согласно маркировке клемм.
- Вентиляторы должны быть заземлены.
- При необходимости управления внешним регулятором встроенный потенциометр необходимо отключить.
- Вентилятор должен быть установлен в соответствии с направлением потока воздуха (см. стрелку на вентиляторе).
- Вентиляторы должны быть смонтированы таким образом, чтобы имелся доступ для безопасного обслуживания.
Условия работы
- Вентиляторы не должны эксплуатироваться во взрывоопасных помещениях, недопустимо соединение с дымоходами.
- Вентиляторы не допускается использовать для перемещения взрывчатых газов, пыли, сажи, муки и т.п.
- Вентиляторы предназначены для непрерывной работы. Не рекомендуется производить частое включение и выключение вентиляторов.
Обслуживание
Единственное требуемое обслуживание – очистка. Рекомендуется производить осмотр и очистку вентилятора каждые шесть месяцев непрерывной эксплуатации для предотвращения дисбаланса или преждевременного выхода из строя.
Перед обслуживанием убедитесь, что
- Прекращена подача напряжения.
- Рабочее колесо вентилятора полностью остановилось.
- Двигатель и рабочее колесо полностью остыли.
При очистке вентилятора
- Не используйте агрессивные моющие средства, острые предметы и устройства, работающие под высоким давлением.
- Следите, чтобы не нарушилась балансировка рабочего колеса вентилятора и отсутствовали его перекосы.
- В случае ненормально высокого шума работы вентилятора проверьте рабочее колесо на перекос.
- Подшипники, в случае повреждения, подлежат замене.
