Канальные вентиляторы в изолированном корпусе IRB EC

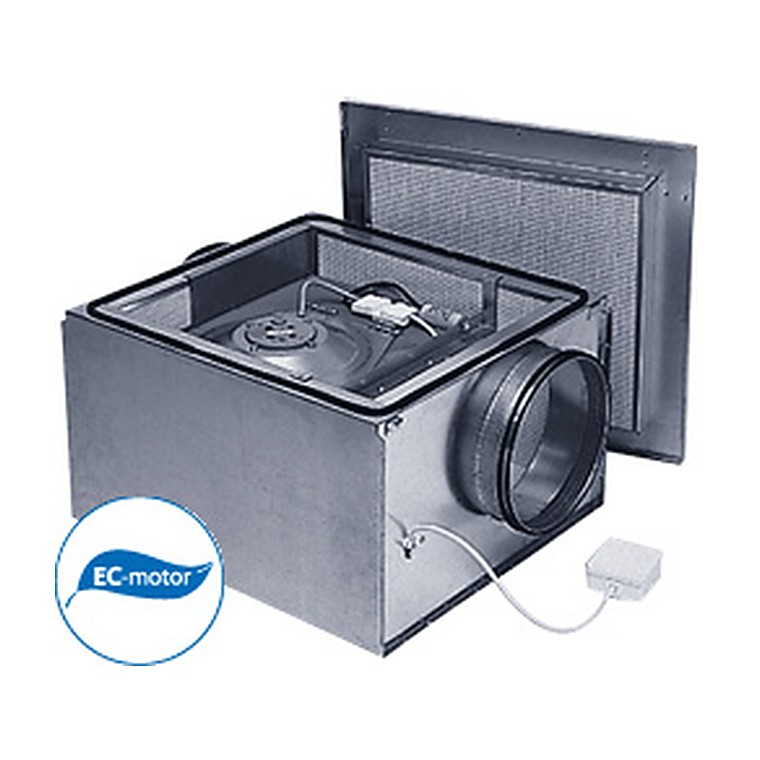

Канальные вентиляторы в изолированном корпусе IRB EC оснащены электронно-коммутируемым двигателем (EC-двигателем) с внешним ротором и рабочим колесом с загнутыми назад лопатками. Двигатель и рабочее колесо вентилятора расположены на откидывающейся пластине, что делает доступ к ним лёгким, быстрым и удобным. Корпус вентилятора изготавливается из оцинкованной стали. Вентиляторы имеют внутренний 50 мм слой изоляции из минеральной ваты, покрытой грубой шерстяной тканью, что обеспечивает низкие шумовые характеристики.
Вентиляторы IRB ЕС предназначены для соединения с воздуховодами круглого сечения. Степень защиты электродвигателя IP 44 или IP 54 (см. таблицу “Технические характеристики”), клеммной коробки – IP 54.
Преимущества вентиляторов IRB EC
- Низкое энергопотребление. Высокий КПД двигателя (более 90%) позволяет снизить эксплуатационные затраты минимум на 30%.
- Плавная и точная регулировка. Управление вентилятором осуществляется при помощи управляющего сигнала 0–10 В. При изменении значения управляющего сигнала вентилятор изменяет скорость вращения и подаёт ровно столько воздуха, сколько необходимо для вентиляционной системы.
- Пусковые токи сведены к минимуму, так как встроенная электронная система управления при запуске вентилятора плавно доводит величину тока от минимальных значений до рабочего. Благодаря этому, достигается существенная экономия на электропроводке и пусковой аппаратуре.
- Низкий уровень шума в режиме малых оборотов.
- Длительный срок службы, высокая надежность и повышенный ресурс работы из-за отсутствия трущихся и изнашивающихся деталей.
Установка
Вентиляторы могут быть установлены в любом положении.
Регулирование скорости
Регулирование скорости вентиляторов осуществляется в диапазоне от 0 до 100% с помощью встроенного потенциометра или внешним сигналом 0–10 В. Потенциометр установлен в клеммной коробке и при необходимости управления внешним регулятором встроенный потенциометр необходимо отключить.
Защита двигателя
Все двигатели оснащены встроенной защитой от перегрузки.
Аксессуары
Регуляторы скорости, модули управления, канальные нагреватели и охладители, шумоглушители, воздушные и обратные клапаны, воздушные фильтры, воздухораспределительные и регулирующие устройства и т.д.
|
Модель
|

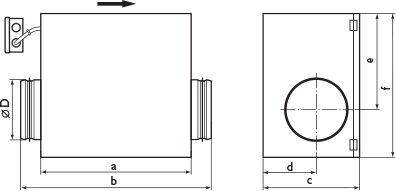

Напря- | Ном. | Ток, | Частота | Макс. | Степень | Размеры, мм | Вес, | Cхема | ||||||
| жение, | мощн. | А | вращ., | t, °С | защиты эл. |
a
|
b
|
c
|
d
|
ØD
|
e
|
f
|
кг | эл. | |
| В/Гц | Вт | об/мин | двигателя | подк. | |||||||||||

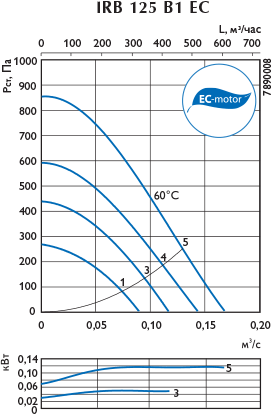

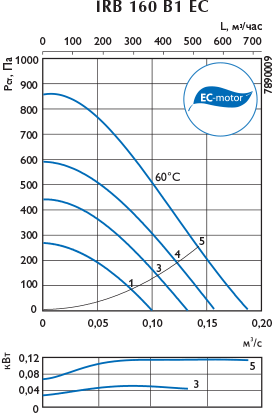

| IRB 125 B1 EC | 230/50 | 116 | 0,93 | 3680 | 60 | IP 44 | 460 | 543 | 266 | 144 | 125 | 302 | 438 | 11,8 | 31 |
| IRB 160 B1 EC | 230/50 | 114 | 0,89 | 3630 | 60 | IP 44 | 460 | 545 | 266 | 152 | 160 | 302 | 438 | 11,9 | 31 |

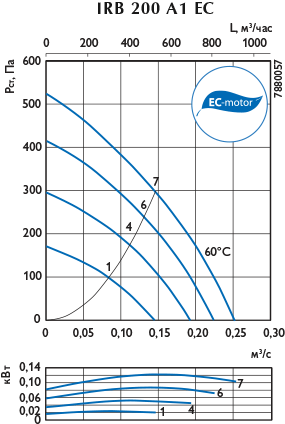

| IRB 200 A1 EC | 230/50 | 121 | 0,99 | 2900 | 60 | IP 54 | 616 | 702 | 308 | 177 | 200 | 347 | 507 | 18,6 | 30 |

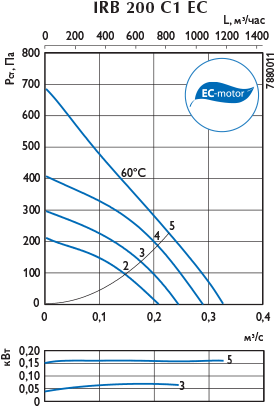

| IRB 200 C1 EC | 230/50 | 161 | 1,24 | 2890 | 60 | IP 44 | 616 | 702 | 308 | 177 | 200 | 347 | 507 | 18,8 | 31 |

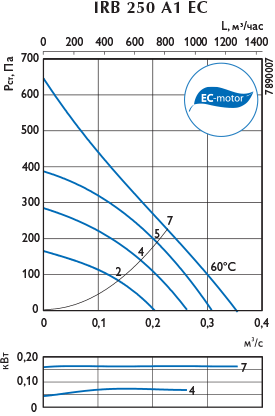

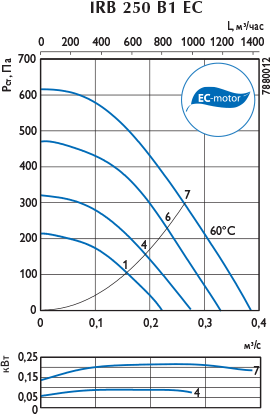

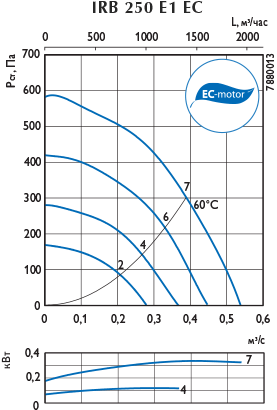

| IRB 250 A1 EC | 230/50 | 163 | 1,27 | 2760 | 60 | IP 44 | 580 | 666 | 342 | 184 | 250 | 348 | 527 | 17,9 | 31 |
| IRB 250 B1 EC | 230/50 | 217 | 0,95 | 2800 | 60 | IP 44 | 658 | 744 | 410 | 228 | 250 | 425 | 608 | 27 | 31 |
| IRB 250 E1 EC | 230/50 | 311 | 1,37 | 2020 | 60 | IP 44 | 658 | 744 | 410 | 228 | 250 | 425 | 608 | 34 | 32 |

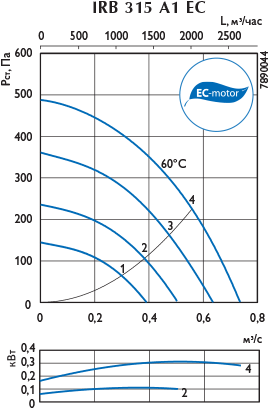

| IRB 315 A1 EC | 230/50 | 311 | 1,36 | 1650 | 60 | IP 44 | 763 | 849 | 463 | 251 | 315 | 490 | 708 | 49,4 | 32 |

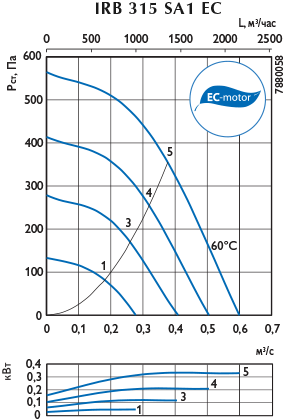

| IRB 315 SA1 EC | 230/50 | 333 | 1,47 | 2020 | 60 | IP 54 | 658 | 744 | 410 | 226 | 315 | 362 | 608 | 33,7 | 32 |

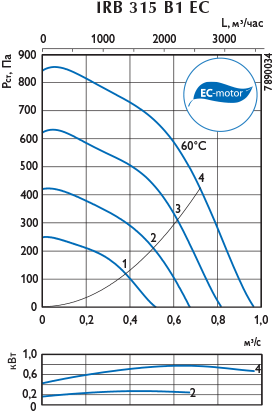

| IRB 315 B1 EC | 230/50 | 777 | 3,57 | 2200 | 60 | IP 44 | 763 | 849 | 463 | 251 | 315 | 490 | 708 | 46,3 | 33 |

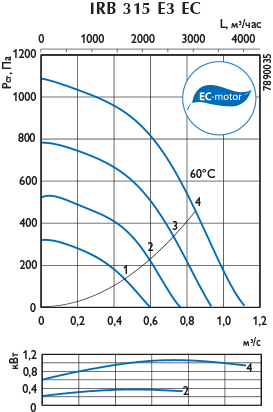

| IRB 315 E3 EC | 400/50 | 1070 | 1,67 | 2500 | 60 | IP 44 | 763 | 849 | 463 | 251 | 315 | 490 | 708 | 46,3 | 34 |

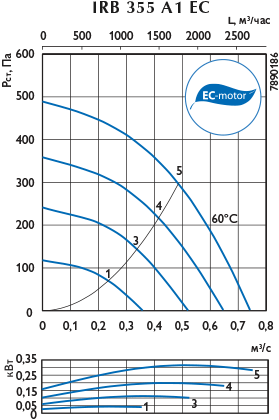

| IRB 355 A1 EC | 230/50 | 316 | 1,39 | 1650 | 60 | IP 54 | 763 | 840 | 463 | 251 | 355 | 477 | 708 | 36,8 | 32 |

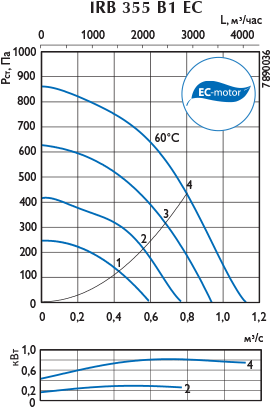

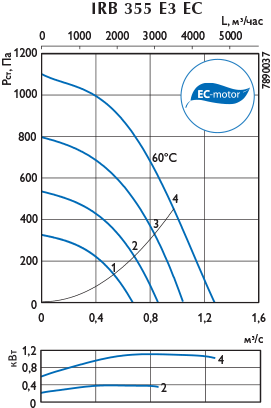

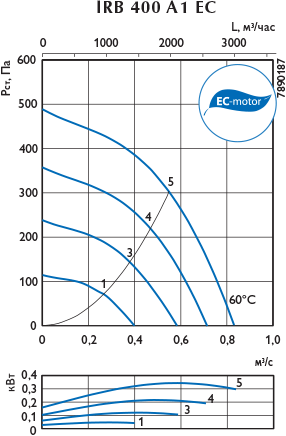

| IRB 355 B1 EC | 230/50 | 816 | 3,73 | 2200 | 60 | IP 44 | 763 | 840 | 513 | 276 | 355 | 468 | 708 | 48 | 33 |
| IRB 355 E3 EC | 400/50 | 1120 | 1,74 | 2500 | 60 | IP 44 | 763 | 840 | 513 | 276 | 355 | 468 | 708 | 48 | 34 |
| IRB 400 A1 EC | 230/50 | 340 | 1,5 | 1650 | 60 | IP 54 | 763 | 849 | 513 | 266 | 400 | 452 | 708 | 45,2 | 32 |

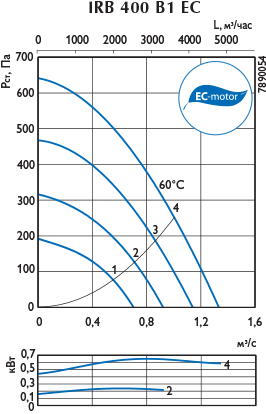

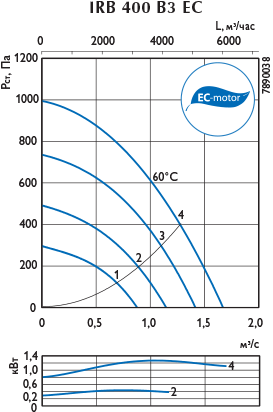

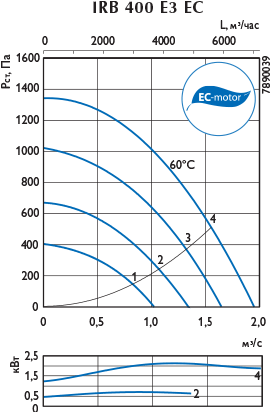

| IRB 400 B1 EC | 230/50 | 646 | 2,98 | 1420 | 60 | IP 44 | 908 | 995 | 567 | 304 | 400 | 547 | 808 | 60,7 | 33 |
| IRB 400 B3 EC | 400/50 | 1270 | 1,96 | 1800 | 60 | IP 54 | 908 | 995 | 567 | 304 | 400 | 547 | 808 | 60,7 | 34 |
| IRB 400 E3 EC | 400/50 | 2120 | 3,25 | 2130 | 60 | IP 54 | 908 | 995 | 567 | 304 | 400 | 547 | 808 | 62,1 | 34 |

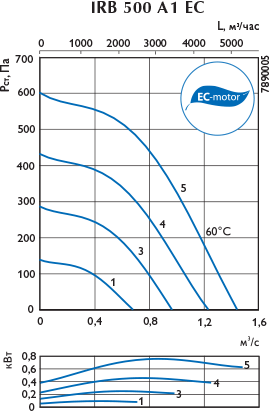

| IRB 500 A1 EC | 230/50 | 766 | 3,45 | 1450 | 60 | IP 44 | 875 | 952 | 593 | 310 | 500 | 534 | 849 | 58 | 33 |

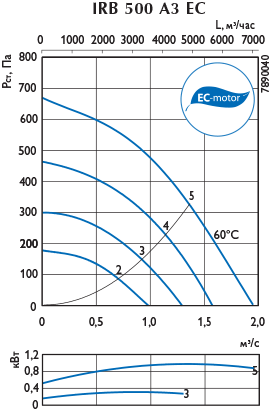

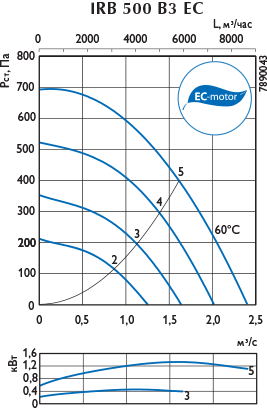

| IRB 500 A3 EC | 400/50 | 981 | 1,55 | 1340 | 60 | IP 54 | 1033 | 1110 | 681 | 361 | 500 | 596 | 908 | 79,7 | 34 |
| IRB 500 B3 EC | 400/50 | 1330 | 2,09 | 1230 | 60 | IP 54 | 1137 | 1214 | 697 | 369 | 500 | 796 | 1108 | 99,3 | 34 |

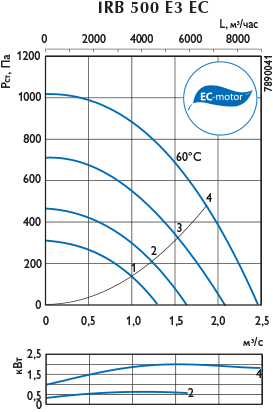

| IRB 500 E3 EC | 400/50 | 2000 | 3,05 | 1710 | 60 | IP 44 | 1033 | 1110 | 681 | 361 | 500 | 596 | 908 | 89,5 | 34 |

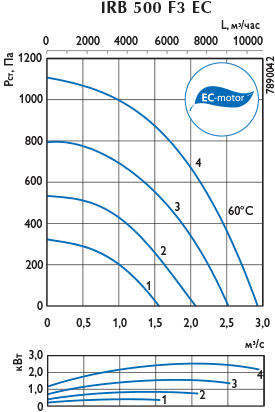

| IRB 500 F3 EC | 400/50 | 2540 | 3,84 | 1560 | 60 | IP 44 | 1137 | 1214 | 697 | 369 | 500 | 796 | 1108 | 111,7 | 34 |
Монтаж
- Все вентиляторы поставляются в полностью собранном виде, готовые к подключению.
- Электрическое подключение и монтаж должны выполняться только квалифицированным персоналом в соответствии с инструкцией по монтажу.
- Параметры электропитания должны соответствовать спецификации на табличке вентилятора.
- Вся электропроводка и соединения должны быть выполнены в соответствии c правилами техники безопасности.

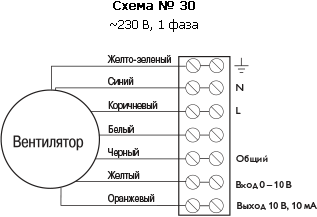

- Электрическое подключение должно выполняться в соответствии со схемой подключения, приведённой на клеммной коробке, согласно маркировке клемм.
- Вентиляторы должны быть заземлены.
- При необходимости управления внешним регулятором встроенный потенциометр необходимо отключить.
- Вентилятор должен быть установлен в соответствии с направлением потока воздуха (см. стрелку на вентиляторе).
- Вентиляторы должны быть смонтированы таким образом, чтобы имелся доступ для безопасного обслуживания.
Условия работы
- Вентиляторы не должны эксплуатироваться во взрывоопасных помещениях, недопустимо соединение с дымоходами.
- Вентиляторы не допускается использовать для перемещения взрывчатых газов, пыли, сажи, муки и т.п.
- Вентиляторы предназначены для непрерывной работы. Не рекомендуется производить частое включение и выключение вентиляторов.
Обслуживание
Единственное требуемое обслуживание – очистка. Рекомендуется производить осмотр и очистку вентилятора каждые шесть месяцев непрерывной эксплуатации для предотвращения дисбаланса или преждевременного выхода из строя.
Перед обслуживанием убедитесь, что
- Прекращена подача напряжения.
- Рабочее колесо вентилятора полностью остановилось.
- Двигатель и рабочее колесо полностью остыли.
При очистке вентилятора
- Не используйте агрессивные моющие средства, острые предметы и устройства, работающие под высоким давлением.
- Следите, чтобы не нарушилась балансировка рабочего колеса вентилятора и отсутствовали его перекосы.
- В случае ненормально высокого шума работы вентилятора проверьте рабочее колесо на перекос.
- Подшипники, в случае повреждения, подлежат замене.
