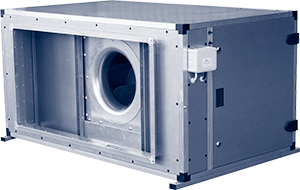

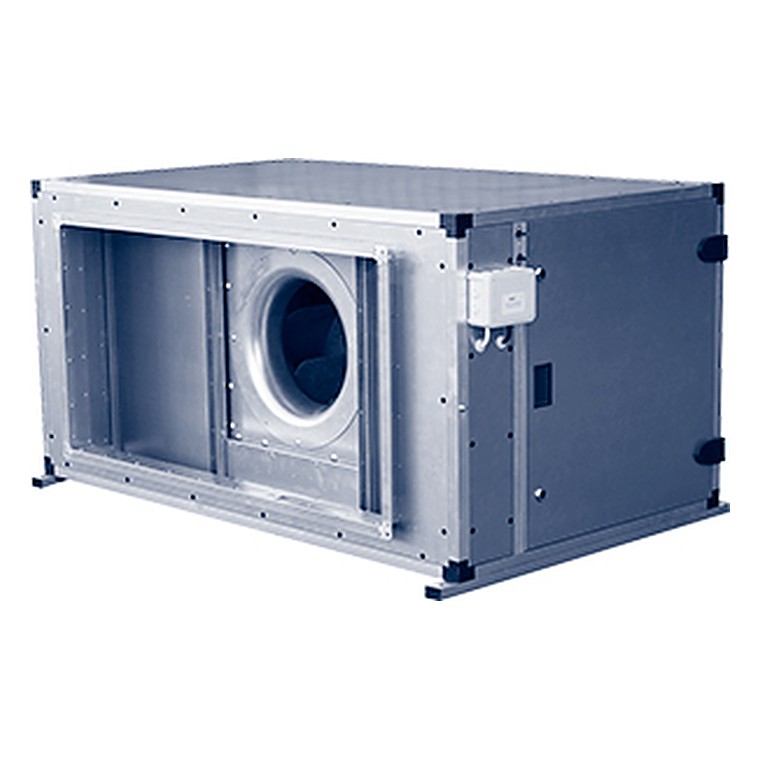

Канальные вентиляторы в изолированном корпусе еВЕНТ ЕС
Канальные вентиляторы в изолированном корпусе еВЕНТ ЕС оснащены электронно-коммутируемым двигателем (EC-двигателем) с внешним ротором и рабочим колесом с загнутыми назад лопатками аэродинамически оптимизированной формы. Корпус вентилятора снабжён слоем изоляции из минеральной ваты толщиной 25 мм, обеспечивающей низкие шумовые характеристики. Для быстрого доступа к вентилятору корпус оснащен открывающейся дверцей. Стандартное исполнение вентиляторов – правое.
Степень защиты электродвигателя и клеммной коробки – IP 54.
Преимущества вентиляторов еВЕНТ ЕС
- Низкое энергопотребление. Высокий КПД двигателя (более 90%) позволяет снизить эксплуатационные затраты минимум на 30%.
- Плавная и точная регулировка. Управление вентилятором осуществляется при помощи управляющего сигнала 0–10 В. При изменении значения управляющего сигнала вентилятор изменяет скорость вращения и подаёт ровно столько воздуха, сколько необходимо для вентиляционной системы.
- Пусковые токи сведены к минимуму, так как встроенная электронная система управления при запуске вентилятора плавно доводит величину тока от минимальных значений до рабочего. Благодаря этому, достигается существенная экономия на электропроводке и пусковой аппаратуре.
- Низкий уровень шума в режиме малых оборотов.
- Длительный срок службы, высокая надежность и повышенный ресурс работы из-за отсутствия трущихся и изнашивающихся деталей.
Установка
Вентиляторы предназначены для подвесного или напольного монтажа. Вентиляторы оснащены монтажными траверсами. В случае напольного монтажа вентиляторы могут быть укомплектованы регулируемыми по высоте опорами (опция). Стандартное исполнение вентиляторов еВЕНТ ЕС – правое.
Регулирование скорости
Регулирование скорости вентиляторов осуществляется внешним сигналом управления 0–10 В в диапазоне от 0 до 100%.
Защита двигателя
Все двигатели оснащены встроенной защитой от перегрузки. Все вентиляторы имеют два подсоединительных вывода реле аварии (AL), к которым можно подключать устройство аварийной сигнализации.
Аксессуары
Регуляторы скорости, модули управления, канальные нагреватели и охладители, шумоглушители, воздушные и обратные клапаны, воздушные фильтры, воздухораспределительные и регулирующие устройства, регулируемые по высоте опоры, и т.д.
Технические характеристики
|
Модель
|
Напря- | Ном. | Ток, | Частота | Макс. t, |
Размеры, мм
|
Вес, | Схема | ||||||
| жение, | мощн., | А | вращ., | °C | кг | эл. | ||||||||
| В/Гц | Вт | об/мин | a | b | c | d | e | f | g | подк. | ||||
|

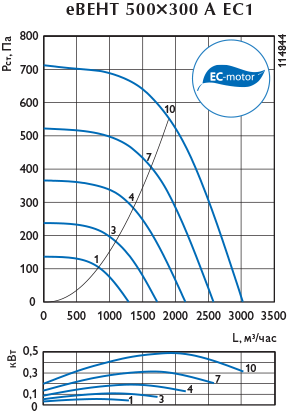

еВЕНТ 500×300 A EC1
|
230/50 | 480 | 2,1 | 2510 | 60 | 500 | 300 | 850 | 440 | 25 | 630 | 720 | 55,5 | 25 |
|
еВЕНТ 700×400 A EC1
|
230/50 | 1350 | 5,8 | 2920 | 45 | 700 | 400 | 980 | 505 | 25 | 630 | 720 | 71,5 | 25 |
|

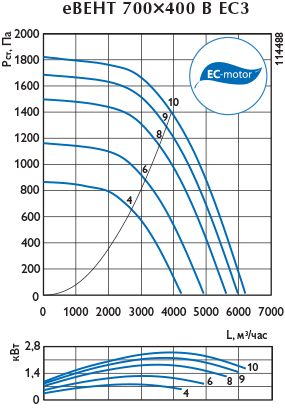

еВЕНТ 700×400 B EC3
|
400/50 | 2500 | 3,8 | 3640 | 55 | 700 | 400 | 980 | 505 | 25 | 630 | 720 | 71,5 | 26 |
|

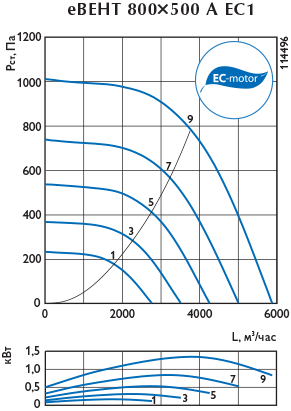

еВЕНТ 800×500 A EC1
|
230/50 | 1350 | 6 | 2400 | 45 | 800 | 500 | 1080 | 695 | 25 | 780 | 870 | 98 | 25 |
|

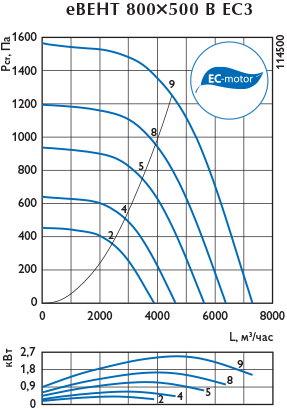

еВЕНТ 800×500 B EC3
|
400/50 | 2500 | 3,8 | 2970 | 50 | 800 | 500 | 1080 | 695 | 25 | 780 | 870 | 98 | 26 |
|

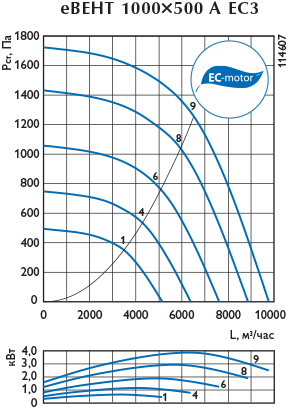

еВЕНТ 1000×500 A EC3
|
400/50 | 3900 | 6 | 2810 | 55 | 1000 | 500 | 1080 | 695 | 25 | 780 | 870 | 108 | 26 |
|

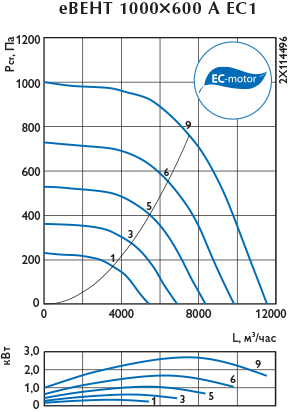

еВЕНТ 1000×600 А EC1
|
230/50 | 2700 | 12 | 2400 | 45 | 1000 | 600 | 1360 | 805 | 120 | 930 | 1020 | 170 | 27 |
|

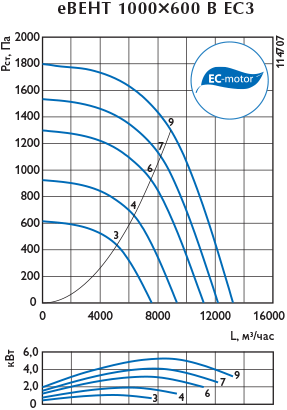

еВЕНТ 1000×600 В EC3
|
400/50 | 5200 | 8 | 2570 | 40 | 1000 | 600 | 1360 | 805 | 120 | 930 | 1020 | 160 | 26 |
|

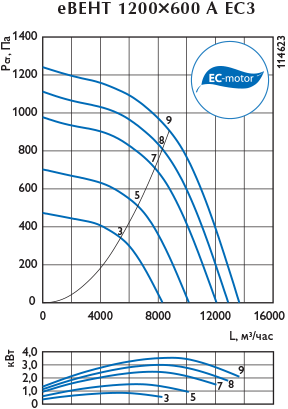

еВЕНТ 1200×600 А EC3
|
400/50 | 3500 | 5,4 | 1860 | 55 | 1200 | 600 | 1580 | 805 | 120 | 930 | 1020 | 180 | 26 |
|

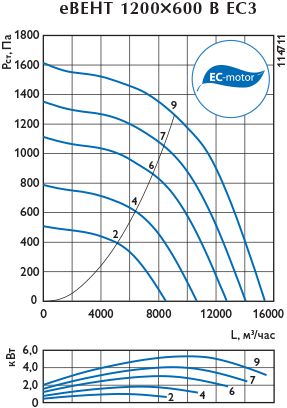

еВЕНТ 1200×600 В EC3
|
400/50 | 5400 | 8,2 | 2130 | 40 | 1200 | 600 | 1580 | 805 | 120 | 930 | 1020 | 185 | 26 |
|
еВЕНТ 1200×600 E EC3
|
400/50 | 7800 | 12 | 2810 | 55 | 1200 | 600 | 1580 | 805 | 120 | 930 | 1020 | 215 | 28 |
|

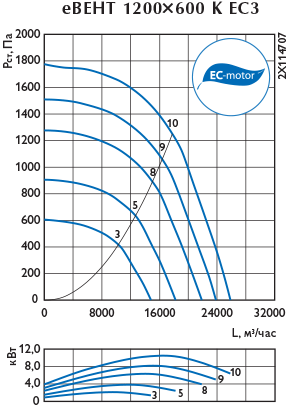

еВЕНТ 1200×600 K EC3
|
400/50 | 10400 | 16 | 2570 | 40 | 1200 | 600 | 1580 | 805 | 120 | 930 | 1020 | 220 | 28 |
|

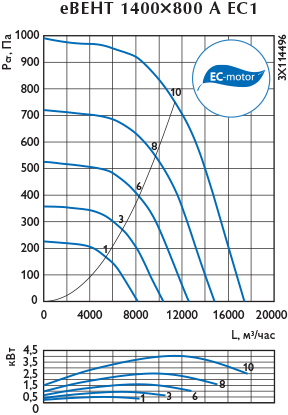

еВЕНТ 1400×800 A EC1
|
230/50 | 4100 | 18 | 2400 | 45 | 1400 | 800 | 1950 | 990 | 120 | 1230 | 1320 | 330 | 29 |
|

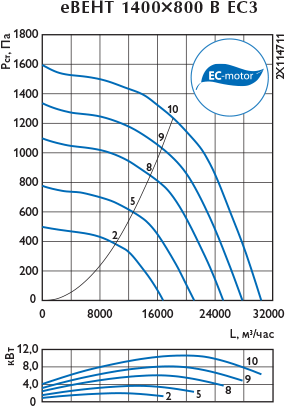

еВЕНТ 1400×800 B EC3
|
400/50 | 10800 | 16,4 | 2130 | 40 | 1400 | 800 | 1950 | 990 | 120 | 1230 | 1320 | 330 | 28 |
Монтаж
- Все вентиляторы поставляются в полностью собранном виде, готовые к подключению.
- Электрическое подключение и монтаж должны выполняться только квалифицированным персоналом в соответствии с инструкцией по монтажу.
- Параметры электропитания должны соответствовать спецификации на табличке вентилятора.
- Вся электропроводка и соединения должны быть выполнены в соответствии c правилами техники безопасности.

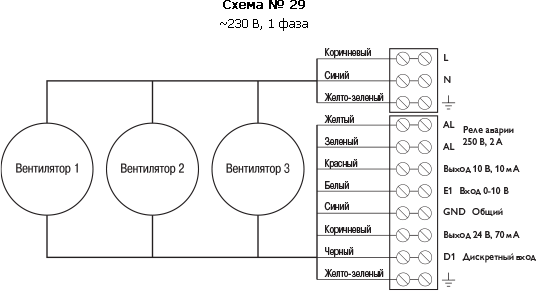

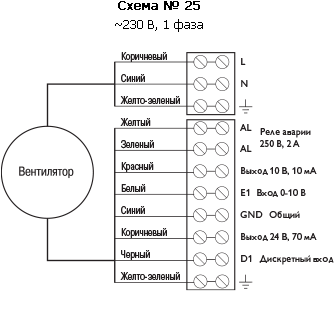

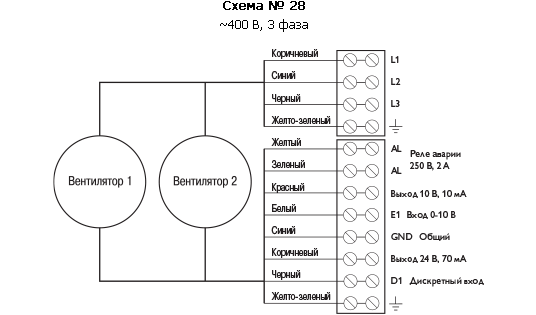

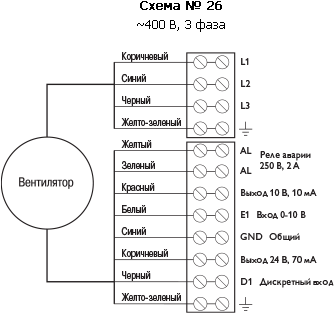

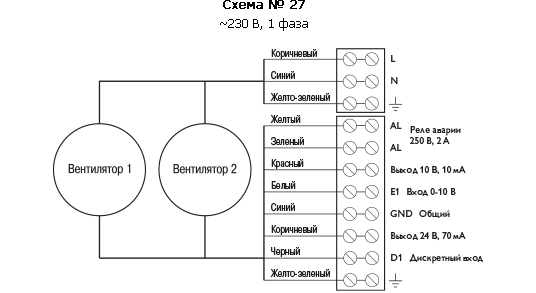

- Электрическое подключение должно выполняться в соответствии со схемой подключения, приведённой на клеммной коробке, согласно маркировке клемм.
- Вентиляторы должны быть заземлены.
- При необходимости управления внешним регулятором встроенный потенциометр необходимо отключить.
- Вентилятор должен быть установлен в соответствии с направлением потока воздуха (см. стрелку на вентиляторе).
- Вентиляторы должны быть смонтированы таким образом, чтобы имелся доступ для безопасного обслуживания.
Условия работы
- Вентиляторы не должны эксплуатироваться во взрывоопасных помещениях, недопустимо соединение с дымоходами.
- Вентиляторы не допускается использовать для перемещения взрывчатых газов, пыли, сажи, муки и т.п.
- Вентиляторы предназначены для непрерывной работы. Не рекомендуется производить частое включение и выключение вентиляторов.
Обслуживание
Единственное требуемое обслуживание – очистка. Рекомендуется производить осмотр и очистку вентилятора каждые шесть месяцев непрерывной эксплуатации для предотвращения дисбаланса или преждевременного выхода из строя.
Перед обслуживанием убедитесь, что
- Прекращена подача напряжения.
- Рабочее колесо вентилятора полностью остановилось.
- Двигатель и рабочее колесо полностью остыли.
При очистке вентилятора
- Не используйте агрессивные моющие средства, острые предметы и устройства, работающие под высоким давлением.
- Следите, чтобы не нарушилась балансировка рабочего колеса вентилятора и отсутствовали его перекосы.
- В случае ненормально высокого шума работы вентилятора проверьте рабочее колесо на перекос.
- Подшипники, в случае повреждения, подлежат замене.
