Описание устройств плавного пуска

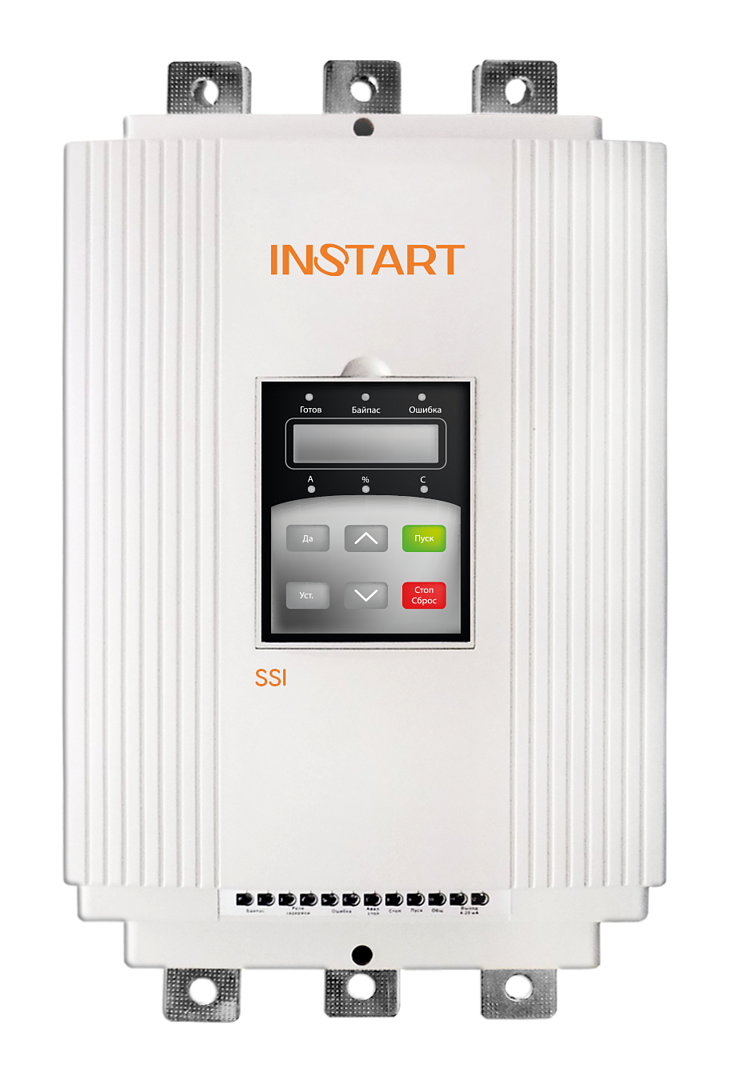

Устройства плавного пуска серии SSI – защита любых асинхронных двигателей в различных применениях.
Устройства плавного пуска серии SSI предназначены для плавного запуска асинхронных короткозамкнутых электродвигателей путем постепенного повышения напряжения на статоре двигателя.
Устройства плавного пуска серии SSI снабжены силовыми тиристорными модулями в каждой фазе, включенными по встречно – параллельной схеме, что обеспечивает управление всеми тремя фазами на протяжении полного периода пуска и останова двигателя.
Устройства плавного пуска INSTART применяются в различных областях промышленности, везде, где необходим контролируемый пуск и останов двигателя. Данные устройства могут использоваться как в легких, так и в тяжелых условиях пуска.
Гарантия 2 года
Какую серию выбрать SSI или SBI–
серия SSI
Стандартная серия общего применения с внешним обводным контактором (не входит в комплект поставки)
Диапазон мощности:
5.5 – 600 кВт
УПП серии SSI предпочтительнее в случаях:
- Если УПП подключается к электродвигателю, который был установлен ранее и до это запускался прямым пуском. В этом случае задействуется имеющийся контактор.
- Если необходимо реализовать возможность как плавного пуска электродвигателя (с использованием УПП), так и прямого пуска двигателя, через контактор.
- Если необходимо реализовать плавного пуска электродвигателя мощность более 75 кВт.
серия SBI
Стандартная серия общего применения со встроенным обводным контактором
Диапазон мощности:
5.5 – 55 кВт
УПП серии SBI предпочтительнее в случаях:
- Если с помощью серии производится первичное подключение электродвигателя с нуля. В этом случае наличие встроенного обводного контактора максимально упросит процесс подключения.
- Если габариты являются критически важным параметром. Использование УПП со встроенным обводным контактором позволяет минимизировать требуемые габаритные размеры.
Система обозначения
- Серия
- Мощность, кВт
- Ток, А
- Входное напряжение, В
3 ~ 400 (380) B, 50/60 Гц
3 ~ 690 (660) B, 50/60 Гц - Платы расширения (опция для УПП серии SNI)
- Дополнительное защитное покрытие плат лаком
- Защитное покрытие плат компаундом
Схема подключения устройств плавного пуска
Массогабаритные характеристики устройств плавного пуска
Габаритные и установочные размеры устройств плавного пуска серии SSI от 5.5 до 55 кВт
| Модель | Габариты, мм | Установочные размеры, мм | вес (нетто), кг | ||||
|---|---|---|---|---|---|---|---|
| ш | в | г | ш1 | в1 | |||
| SSI-5.5/11-04 | 146 | 270 | 160 | 132 | 248 | 5 |  |
| SSI-7.5/15-04 | 146 | 270 | 160 | 132 | 248 | 5 | |
| SSI-11/23-04 | 146 | 270 | 160 | 132 | 248 | 5 | |
| SSI-15/30-04 | 146 | 270 | 160 | 132 | 248 | 5 | |
| SSI-18.5/37-04 | 146 | 270 | 160 | 132 | 248 | 5 | |
| SSI-22/43-04 | 146 | 270 | 160 | 132 | 248 | 5 | |
| SSI-30/60-04 | 146 | 270 | 160 | 132 | 248 | 5 | |
| SSI-37/75-04 | 146 | 270 | 160 | 132 | 248 | 5 | |
| SSI-45/90-04 | 146 | 270 | 160 | 132 | 248 | 5 | |
| SSI-55/110-04 | 146 | 270 | 160 | 132 | 248 | 5 | |
–
Габаритные и установочные размеры устройств плавного пуска серии SSI от 75 до 600 кВт
| Модель | Габариты, мм | Установочные размеры, мм | вес (нетто), кг | ||||
|---|---|---|---|---|---|---|---|
| ш | в | г | ш1 | в1 | |||
| SSI-75/150-04 | 257 | 525 | 194 | 192 | 382 | 21 |  |
| SSI-90/180-04 | 257 | 525 | 194 | 192 | 382 | 21 | |
| SSI-115/230-04 | 257 | 525 | 194 | 192 | 382 | 21 | |
| SSI-132/264-04 | 257 | 525 | 194 | 192 | 382 | 21 | |
| SSI-160/320-04 | 257 | 525 | 194 | 192 | 382 | 21 | |
| SSI-185/370-04 | 257 | 525 | 194 | 192 | 382 | 21 | |
| SSI-200/400-04 | 257 | 525 | 194 | 192 | 382 | 21 | |
| SSI-250/500-04 | 257 | 525 | 194 | 192 | 382 | 21 | |
| SSI-280/560-04 | 257 | 525 | 194 | 192 | 382 | 21 | |
| SSI-320/640-04 | 290 | 570 | 255 | 260 | 460 | 25 | |
| SSI-355/710-04 | 290 | 570 | 255 | 260 | 460 | 25 | |
| SSI-400/800-04 | 331 | 590 | 255 | 265 | 497 | 30 | |
| SSI-450/900-04 | 331 | 590 | 255 | 265 | 497 | 30 | |
| SSI-500/1000-04 | 410 | 665 | 255 | 350 | 547 | 42 | |
| SSI-600/1200-04 | 410 | 665 | 255 | 350 | 547 | 42 | |
Массогабаритные характеристики устройств плавного пуска могут отличаться в зависимости от партии выпуска.
–
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ УСТРОЙСТВ ПЛАВНОГО ПУСКА INSTART СЕРИИ SSI
| Модель | Мощность двигателя, кВт | Ток, А |
| Вход: 3 фазы, 342-440 В (+5% не более 20 мс), 50/60 Гц ±2% | ||
| SSI-5.5/11-04 | 5.5 | 11 |
| SSI-7.5/15-04 | 7.5 | 15 |
| SSI-11/23-04 | 11 | 23 |
| SSI-15/30-04 | 15 | 30 |
| SSI-18.5/37-04 | 18.5 | 37 |
| SSI-22/43-04 | 22 | 43 |
| SSI-30/60-04 | 30 | 60 |
| SSI-37/75-04 | 37 | 75 |
| SSI-45/90-04 | 45 | 90 |
| SSI-55/110-04 | 55 | 110 |
| SSI-75/150-04 | 75 | 150 |
| SSI-90/180-04 | 90 | 180 |
| SSI-115/230-04 | 115 | 230 |
| SSI-132/264-04 | 132 | 264 |
| SSI-160/320-04 | 160 | 320 |
| SSI-185/370-04 | 185 | 370 |
| SSI-200/400-04 | 200 | 400 |
| SSI-250/500-04 | 250 | 500 |
| SSI-280/560-04 | 280 | 560 |
| SSI-320/640-04 | 320 | 640 |
| SSI-355/710-04 | 355 | 710 |
| SSI-400/800-04 | 400 | 800 |
| SSI-450/900-04 | 450 | 900 |
| SSI-500/1000-04 | 500 | 1000 |
| SSI-600/1200-04 | 600 | 1200 |
ТЕХНИЧЕСКАЯ СПЕЦИФИКАЦИЯ УСТРОЙСТВ ПЛАВНОГО ПУСКА INSTART СЕРИИ SSI
| Компонент | Характеристика |
|---|---|
| Напряжение питания и диапазон мощностей | 3 фазы, 342-440 В (+ 5% не более 20мс), 5.5 – 600 кВт |
| Частота электропитания | 50/60 Гц ± 2% |
| Применяемые электродвигатели | Трехфазные асинхронные с короткозамкнутым ротором |
| Частота пусков | Не более 20 раз в час (не чаще 1 раза в 3 минуты) |
| Пусковое напряжение | 30-70% |
| Ограничение пускового тока | 200-500% |
| Время пуска | 2-60 с |
| Время останова | 0- 60 с |
| Максимальные рабочий ток | 50 — 200 % |
| Режимы пуска | Режим ограничения тока; режим рампы по напряжению; запуск рывком в режиме ограничения тока; запуск рывком в режиме рампы по напряжению; режим рампы по току; режим двойного контура регулирования; с ограничением тока и напряжения |
| Режимы останова | Режим плавного останова, режим свободного останова |
| Наличие шунтирующего контактора | Отсутствует (необходимо использовать внешний контактор) |
| Релейные выходы | Программируемый выход с задержкой, выход ошибки, управление шунтирующим контактором |
| Входы управления | Пуск, стоп, аварийный стоп |
| Аналоговый выход | 4…20 мА, мониторинг действующего тока двигателя |
| Сетевой протокол | Поддержка стандартного протокола Modbus RTU |
| Функции защиты | Защита от перегрева устройства плавного пуска, защита от обрыва входной фазы, защита от обрыва выходной фазы, защита от перекоса фаз, токовая защита при запуске, защита от перегрузки в процессе работы двигателя, защита от пониженного напряжения, защита от повышенного напряжения, защита от короткого замыкания нагрузки, защита от длительного пуска, защита от установки неверных параметров, защита от неверного подключения |
| Степень защиты | IP20: модели от 5.5 кВт по 55 кВт IP00: модели от 75 кВт |
| Внешние условия | Размещение на высоте до 1000 м. При размещении выше 1000 м следует использовать устройство большей мощности. Температура окружающего воздуха – в интервале от -30 до +55°С, влажность воздуха – не более 90%, без конденсата. Размещение устройства – в помещении с хорошей вентиляцией, при отсутствии коррозионно-активных веществ и электропроводящей пыли. Вибрации не должны превышать 0.5 G |
| Система охлаждения | Естественное охлаждение воздухом |
