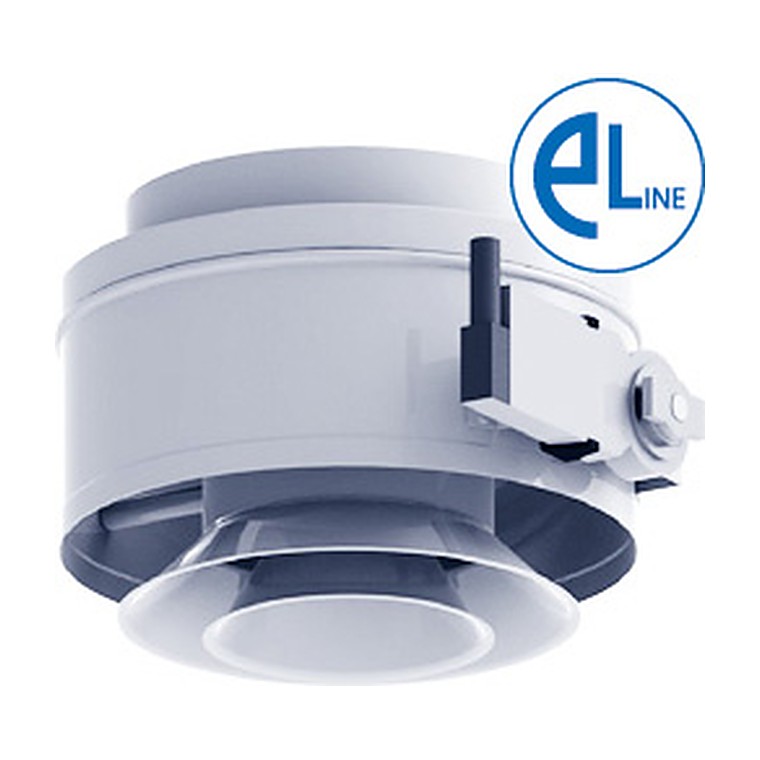

Многоконусные сопловые воздухораспределители с электроприводом SMK…E1
Многоконусные сопловые воздухораспределители SMK…E1 предназначены для реализации систем вентиляции и кондиционирования с автоматическим изменением параметров системы воздухораспределения в зависимости от времени года (кондиционирование / вентиляция / воздушное отопление). Воздухораспределители SMK…E1 рекомендуются для применения в помещениях больших объемов и/или с высокими потолками (концертные, спортивные, выставочные залы, стадионы, торговые комплексы, производственные цеха, вокзалы, ангары и т.п.), где необходимо обеспечить раздачу значительных объемов воздуха с высокой дальнобойностью в изотермическом и неизотермическом режимах (нагрев и охлаждение).
Многоконусные сопловые воздухораспределители SMK…E1 оснащены электроприводом и конструктивно представляют собой корпус с подводящим патрубком, внутри которого на подвижной оси расположена центральная вставка, выполненная в виде набора цилиндров с коническим раструбом.

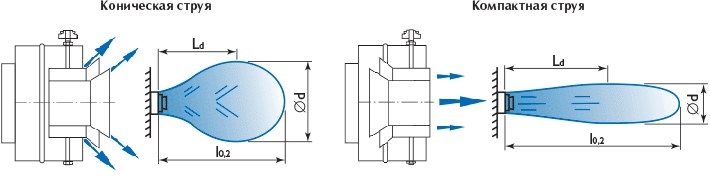

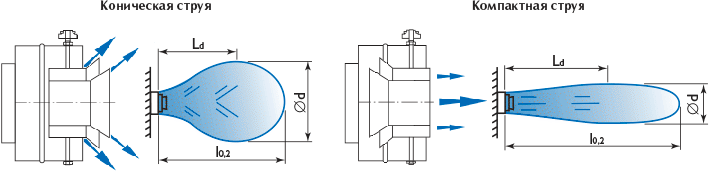

С помощью электропривода, путем изменения положения центральной вставки, достигается выбор одного из двух вариантов подачи воздуха – дальнобойной компактной (конический раструб направлен внутрь воздухораспределителя) или конической струёй (конический раструб направлен наружу от воздухораспределителя) и, при необходимости, обеспечивается отклонение направления струи в диапазоне ±30° для компактной и ±20° для конической струи от оси симметрии воздухораспределителя.
Воздухораспределители SMK…E1 устанавливаются на отводах круглых воздуховодов при открытой прокладке воздуховодов или встраиваются в подвесные потолки или стеновые панели. Диффузоры изготавливаются из стали и окрашиваются методом порошкового напыления в белый цвет (RAL 9010). При изготовлении на заказ возможна окраска диффузоров в любой цвет по каталогу RAL.

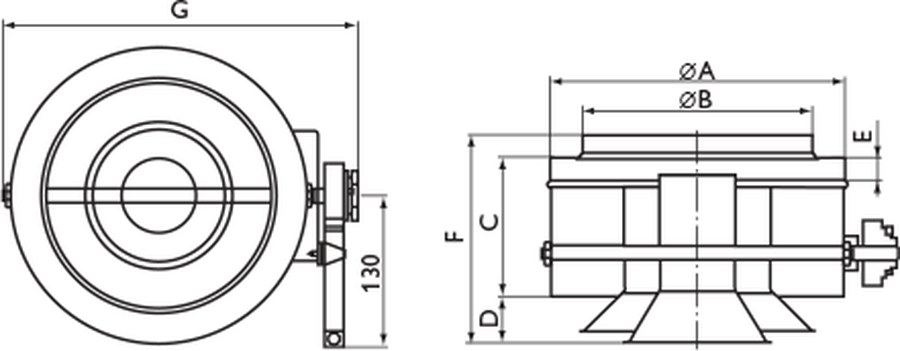

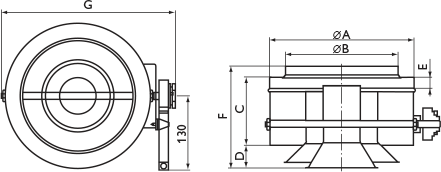

Характеристики воздухораспределителей SMK…E1
| Модель | ØA, мм | B, мм | C, мм | D, мм | E, мм | F, мм | Вес, кг |
| SMK 200-E1 | 199 | 95 | 30 | 20 | 155 | 251 | 1,6 |
| SMK 250-E1 | 249 | 120 | 40 | 195 | 301 | 2,2 | |
| SMK 315-E1 | 314 | 167 | 40 | 245 | 366 | 3,2 | |
| SMK 400-E1 | 399 | 210 | 50 | 305 | 451 | 4,7 | |
| SMK 500-E1 | 499 | 240 | 85 | 370 | 551 | 6,8 |
Характеристики электропривода
| Модель воздухораспределителя | SMK…E1 | ||||||
| Тип привода | CM230L | ||||||
| Сигнал управления | 2-х, 3-х позиционный | ||||||
| Напряжение | В/Гц | 230/50 | |||||
| Потребляемая мощность | Вт | 1,5 | |||||
| Степень защиты | IP 54 | ||||||
Данные для подбора многоконусных сопловых воздухораспределителей SMK…E1 при подаче воздуха
| Модель | F0,м2 | LwA=25 дБ(А) | LwA=35 дБ(А) | LwA=45 дБ(А) | LwA=60 дБ(А) | |||||||||||||
| L0, м3/ч |
∆Pпол. Па |
Дально- бойность, м при Vx, м/с |
L0, м3/ч |
∆Pпол. Па |
Дально- бойность, м при Vx, м/с |
L0, м3/ч |
∆Pпол. Па |
Дальнобой- ность, м при Vx, м/с |
L0, м3/ч |
∆Pпол. Па |
Дально- бойность, м при Vx, м/с |
|||||||
| 0,2 | 0,5 | 0,2 | 0,5 | 0,2 | 0,5 | 0,75 | 0,5 | 0,75 | ||||||||||
| Коническая струя при α=0° | ||||||||||||||||||
| 200 | 0,020 | 215 | 9 | 5 | 2 | 325 | 20 | 8 | 3 | 470 | 41 | 12 | 5 | 3 | 790 | 116 | 8 | 5 |
| 250 | 0,031 | 390 | 12 | 8 | 3 | 530 | 22 | 10 | 4 | 730 | 41 | 14 | 6 | 4 | 1210 | 113 | 10 | 6 |
| 315 | 0,049 | 650 | 13 | 10 | 4 | 920 | 26 | 14 | 6 | 1280 | 51 | 20 | 8 | 5 | 2065 | 132 | 13 | 9 |
| 400 | 0,078 | 955 | 11 | 12 | 5 | 1300 | 21 | 16 | 6 | 1765 | 38 | 22 | 9 | 6 | 2780 | 94 | 14 | 9 |
| 500 | 0,126 | 1395 | 9 | 14 | 5 | 1915 | 17 | 19 | 7 | 2595 | 31 | 25 | 10 | 7 | 4045 | 76 | 16 | 11 |
| Коническая струя при α=20° | ||||||||||||||||||
| 200 | 0,020 | 215 | 9 | 4,2 | 1,7 | 325 | 20 | 6,4 | 2,6 | 470 | 41 | 9,2 | 3,7 | 2,5 | 790 | 116 | 6,2 | 4,1 |
| 250 | 0,031 | 390 | 12 | 6,2 | 2,5 | 530 | 22 | 8,4 | 3,3 | 730 | 41 | 12 | 4,6 | 3,1 | 1210 | 113 | 7,6 | 5,1 |
| 315 | 0,049 | 650 | 13 | 8,2 | 3,3 | 920 | 26 | 12 | 4,6 | 1280 | 51 | 16 | 6,4 | 4,3 | 2065 | 132 | 10 | 6,9 |
| 400 | 0,078 | 955 | 11 | 9,5 | 3,8 | 1300 | 21 | 13 | 5,2 | 1765 | 38 | 18 | 7 | 4,7 | 2780 | 94 | 11 | 7,4 |
| 500 | 0,126 | 1395 | 9 | 11 | 4,4 | 1915 | 17 | 15 | 6 | 2595 | 31 | 20 | 8,1 | 5,4 | 4045 | 76 | 13 | 8,4 |
| Компактная струя при α=0° | ||||||||||||||||||
| 200 | 0,020 | 150 | 16 | 11 | 4 | 210 | 32 | 15 | 6 | 295 | 62 | 22 | 9 | 6 | 480 | 165 | 14 | 9 |
| 250 | 0,031 | 225 | 11 | 13 | 5 | 375 | 31 | 22 | 9 | 525 | 61 | 31 | 12 | 8 | 870 | 168 | 21 | 14 |
| 315 | 0,049 | 400 | 14 | 19 | 8 | 570 | 29 | 27 | 11 | 805 | 57 | 38 | 15 | 10 | 1345 | 160 | 25 | 17 |
| 400 | 0,078 | 770 | 17 | 29 | 11 | 1065 | 33 | 40 | 16 | 1465 | 62 | 55 | 22 | 15 | 2320 | 156 | 35 | 23 |
| 500 | 0,126 | 1050 | 12 | 31 | 12 | 1470 | 24 | 43 | 17 | 2050 | 47 | 60 | 24 | 16 | 2890 | 93 | 34 | 23 |
| Компактная струя при α=30° | ||||||||||||||||||
| 200 | 0,020 | 150 | 16 | 8,1 | 3,2 | 210 | 32 | 11 | 4,5 | 295 | 62 | 16 | 6,4 | 4,2 | 480 | 165 | 10 | 6,9 |
| 250 | 0,031 | 225 | 11 | 9,8 | 3,9 | 375 | 31 | 16 | 6,5 | 525 | 61 | 23 | 9,1 | 6,1 | 870 | 168 | 15 | 10 |
| 315 | 0,049 | 400 | 14 | 14 | 5,5 | 570 | 29 | 20 | 7,9 | 805 | 57 | 28 | 11 | 7,4 | 1345 | 160 | 19 | 12 |
| 400 | 0,078 | 770 | 17 | 21 | 8,4 | 1065 | 33 | 29 | 12 | 1465 | 62 | 40 | 16 | 11 | 2320 | 156 | 25 | 17 |
| 500 | 0,126 | 1050 | 12 | 23 | 9 | 1470 | 24 | 32 | 13 | 2050 | 47 | 44 | 18 | 12 | 2890 | 93 | 26 | 18 |
При настилании струи на потолок величину дальнобойности, указанной в таблице, необходимо увеличить в 1,4 раза
