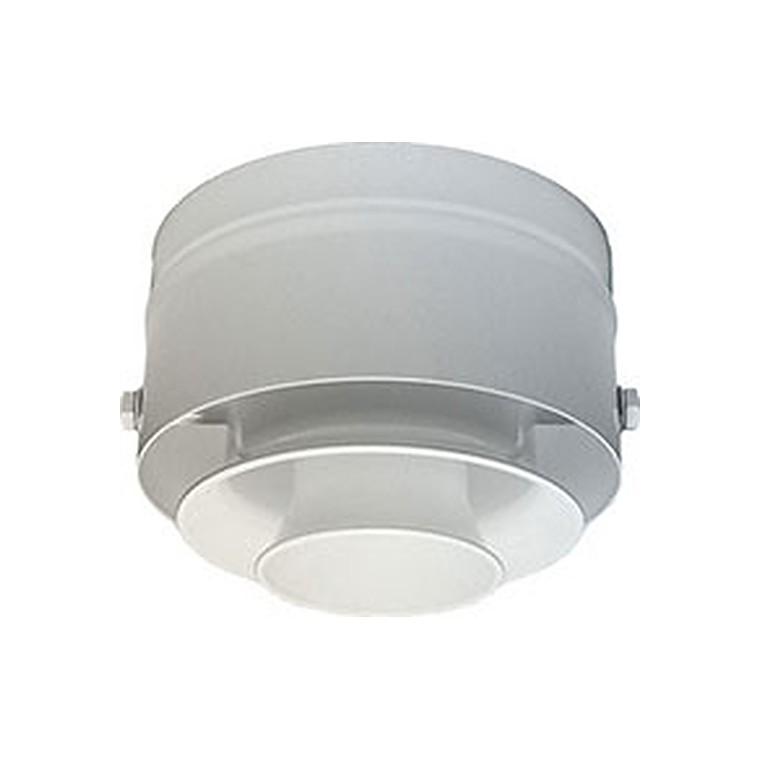

Многоконусные сопловые воздухораспределители SMK
Многоконусные сопловые воздухораспределители SMK предназначены для применения в системах вентиляции и кондиционирования помещений общественного и производственного назначения больших объемов и/или с высокими потолками (концертные, спортивные, выставочные залы, стадионы, торговые комплексы, производственные цеха, вокзалы, ангары и т.п.), где необходимо обеспечить раздачу значительных объемов воздуха с высокой дальнобойностью.
Конструктивно многоконусные сопловые воздухораспределители SMK представляют собой корпус с подводящим патрубком, внутри которого на подвижной оси расположена центральная вставка, выполненная в виде набора цилиндров с коническим раструбом. Изменением положения центральной вставки достигается выбор одного из двух вариантов подачи воздуха – компактной (конический раструб направлен внутрь воздухораспределителя) или конической струёй (конический раструб направлен наружу от воздухораспределителя) и, при необходимости, отклонение направления струи в диапазоне ±20° от оси симметрии воздухораспределителя.
Монтаж осуществляется с помощью присоединительного патрубка, который крепится к воздуховоду на горизонтальных или вертикальных участках. Воздухораспределители изготавливаются из стали и имеют защитное порошковое покрытие белого цвета (RAL 9010).
Характеристики воздухораспределителей SMK
| Модель | Ød, мм | A, мм | В, мм | ØC, мм | E, мм | Вес, кг |
| SMK 200 | 199 | 100 | 45 | 25 | 145 | 0,8 |
| SMK 250 | 249 | 120 | 55 | 30 | 175 | 1,4 |
| SMK 315 | 314 | 120 | 70 | 30 | 190 | 1,7 |
| SMK 400 | 399 | 140 | 95 | 30 | 235 | 2,4 |
| SMK 500 | 499 | 245 | 115 | 40 | 360 | 5,0 |

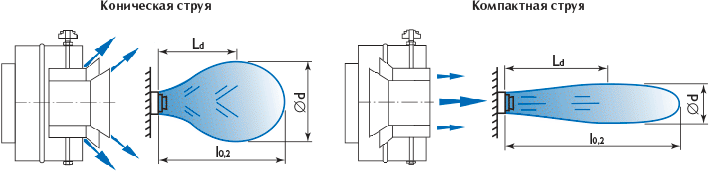

Расширение струи
Графики приведены для свободной изотермической струи. Дальнобойность при скорости 0,3 м/с и 0,4 м/с определяется по следующим формулам:
l0,3 ≈ 0,67 x l0,2 l0,4 ≈ 0,50 x l0,2
Максимальное отклонение центральной вставки от среднего положения составляет для компактной струи ±20°, для конической струи – ±15°.
При параллельной работе воздухораспределителей, если расстояние между воздухораспределителями меньше диаметра струи Ød, их да льнобойность увеличивается в 1,0–1,4 раза.
Шумовые характеристики
Октавный уровень звуковой мощности определяется по формуле:
Lwoct = LA + Koct
где Lwoct – октавный уровень звуковой мощности;
LA – уровень звука (корректированный уровень звукового давления) в dB(A);
Koct – поправочный коэффициент.
Коническая струя
| Модель | Поправочный коэффициент Koct, дБ | ||||||
| 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | |
| SMK 200 | 3 | 2 | -1 | 0 | -3 | -12 | -29 |
| SMK 250 | 1 | 2 | -1 | 1 | -4 | -12 | -26 |
| SMK 315 | 3 | 1 | -1 | 2 | -6 | -15 | -28 |
| SMK 400 | 7 | 1 | 1 | 1 | -8 | -17 | -29 |
| SMK 500 | 12 | 2 | 3 | -2 | -10 | -17 | -31 |
Компактная струя
| Модель | Поправочный коэффициент Koct, дБ | ||||||
| 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | |
| SMK 200 | 2 | -1 | -2 | 1 | -3 | -17 | -32 |
| SMK 250 | 0 | -1 | -3 | 2 | -5 | -19 | -32 |
| SMK 315 | 2 | -1 | -2 | 3 | -10 | -20 | -31 |
| SMK 400 | 4 | -1 | 2 | 2 | -10 | -18 | -32 |
| SMK 500 | 8 | -1 | 3 | 1 | -13 | -22 | -34 |
Шумоподавление
| Модель | Поправочный коэффициент Koct, дБ | ||||||
| 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | |
| SMK 200 | 12 | 7 | 3 | 1 | – | – | – |
| SMK 250 | 10 | 6 | 2 | – | – | – | – |
| SMK 315 | 9 | 4 | 2 | – | – | – | – |
| SMK 400 | 7 | 3 | 1 | – | – | – | – |
| SMK 500 | 6 | 2 | – | – | – | – | – |
