Сопловые воздухораспределители с электроприводом 2СДК, 3СДК
Сопловые воздухораспределители с приводом 2СДК, 3СДК предназначены для применения в системах вентиляции и кондиционирования помещений общественного и производственного назначения больших объемов и/или с высокими потолками (концертные, спортивные, выставочные залы, стадионы, торговые комплексы, производственные цеха, вокзалы, ангары и т.п.), где необходимо обеспечить раздачу значительных объемов воздуха с большой дальнобойностью.

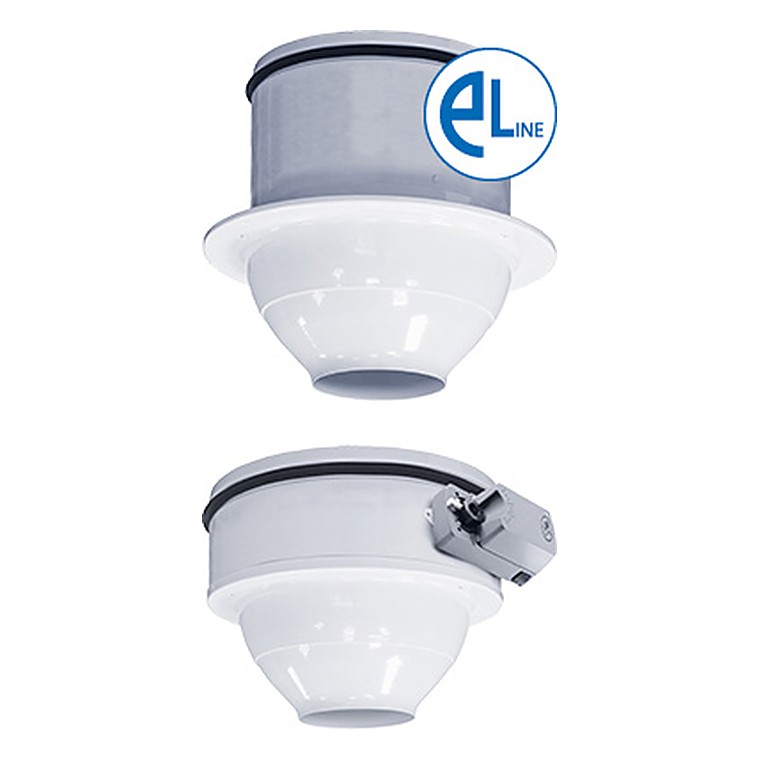

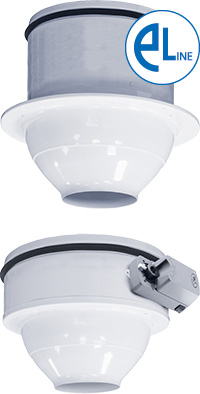

Сопловые воздухораспределители с приводом 2СДК, 3СДК представляют собой корпус, внутри которого расположена подвижная сферическая центральная вставка (сопло). Для изменения направления воздушной струи они оснащаются электроприводом, позволяющим регулировать угол наклона сопла к геометрической оси изделия в одной плоскости в диапазоне от 0° до 30°.
Наличие электропривода позволяет реализовать систему с автоматическим изменением схемы воздухораспределения в зависимости от времени года (кондиционирование/вентиляция/воздушное отопление).
Сопловые воздухораспределители выпускаются в четырех исполнениях:
- 2СДК…-E1 – для монтажа на торцах круглых воздуховодов с электроприводом (2-х позиционное управление);
- 2СДК…-М2 – для монтажа на торцах круглых воздуховодов с электроприводом (пропорциональное
- управление 0…10 В);
- 3СДК…-E1 – для монтажа на плоских поверхностях и дополнительно оснащены присоединительным патрубком для подсоединения к воздуховоду с электроприводом (2-х позиционное управление);
- 3СДК…-М2 – для монтажа на плоских поверхностях и дополнительно оснащены присоединительным патрубком для подсоединения к воздуховоду с электроприводом (пропорциональное управление 0…10 В).
Воздухораспределители СДК изготавливаются из стали, алюминия и окрашиваются методом порошкового напыления в белый цвет (RAL 9016). При изготовлении на заказ возможна окраска воздухораспределителей в любой цвет по каталогу RAL.
Характеристики воздухораспределителей 2СДК
| Модель | ∅Dп, | ∅d, | ∅D, | H, | Вес, |
| мм | мм | мм | мм | кг | |
| 2СДК 60-Е1(М2) | 159 | 62 | 167 | 307 | 2,5 |
| 2СДК 80-Е1(М2) | 199 | 78 | 207 | 325 | 2,8 |
| 2СДК 100-Е1(М2) | 249 | 100 | 257 | 345 | 3,3 |
| 2СДК 125-Е1(М2) | 314 | 125 | 322 | 372 | 3,9 |
| 2СДК 160-Е1(М2) | 399 | 157 | 407 | 407 | 5,1 |
| 2СДК 200-Е1(М2) | 499 | 200 | 507 | 452 | 6,3 |
Характеристики воздухораспределителей 3СДК
| Модель | ∅Dп, | ∅d, | ∅D, | H, | Вес, |
| мм | мм | мм | мм | кг | |
| 3СДК 60-Е1(М2) | 124 | 62 | 207 | 433 | 1,5 |
| 3СДК 80-Е1(М2) | 159 | 78 | 227 | 451 | 1,9 |
| 3СДК 100-Е1(М2) | 199 | 100 | 281 | 470 | 3,0 |
| 3СДК 125-Е1(М2) | 249 | 125 | 332 | 498 | 3,6 |
| 3СДК 160-Е1(М2) | 314 | 157 | 407 | 532 | 4,7 |
| 3СДК 200-Е1(М2) | 399 | 200 | 507 | 580 | 6,0 |
Характеристики электроприводов
| 2СДК 60-Е1 | 2СДК 60-М2 | |||||
| 2СДК 80-Е1 | 2СДК 160-Е1 | 2СДК 80-М2 | 2СДК 160-М2 | |||
| Модель | 2СДК 100-Е1 | 3СДК 60-Е1 | 2СДК 200-Е1 | 2СДК 100-М2 | 3СДК 60-М2 | 2СДК 200-М2 |
| воздухораспределителя | 2СДК 125-Е1 | 3СДК 80-Е1 | 3СДК 160-Е1 | 2СДК 125-М2 | 3СДК 80-М2 | 3СДК 160-М2 |
| 3СДК 100-Е1 | 3СДК 200-Е1 | 3СДК 100-М2 | 3СДК 200-М2 | |||
| 3СДК 125-Е1 | 3СДК 125-М2 | |||||
| Тип привода* | AST04 | CM230-L | AST08 | ADM04 | CM24-SR-L | ADM08 |
| Сигнал управления | 2-х позиционный | 0–10 В | ||||
| Напряжение, В | 230 | 24 | ||||
| Потребляемая мощность, Вт | 4,0 | 1,5 | 3,0 | 2,5 | 1,0 | 2,5 |
| Степень защиты | IP 42 | IP 54 | IP 42 | IP 54 | ||

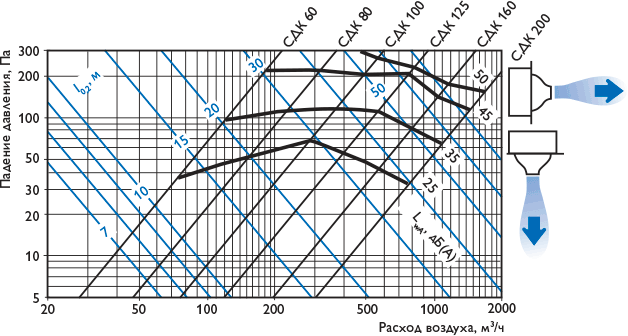

Данные для подбора сопловых воздухораспределителей с электроприводом 2СДК, 3СДК при подаче воздуха
| Типоразмер | LwA=35 дБ(А) | LwA=35 дБ(А) | LwA=45 дБ(А) | LwA=60 дБ(А) | |||||||||||||||||
| F0, | Дальнобой- | Дальнобой- | Дальнобой- | Дальнобой- | |||||||||||||||||
| м3 | L0, | ∆Pпол | ность, м при | L0, | ∆Pпол | ность, м при | L0, | ∆Pпол | ность, м при | L0, | ∆Pпол | ность, м при | |||||||||
| м3/ч | Па | Vx, м/с | м3/ч | Па | Vx, м/с | м3/ч | Па | Vx, м/с | м3/ч | Па | Vx, м/с | ||||||||||
| 0,2 | 0,5 | 0,75 | 0,2 | 0,5 | 0,75 | 0,2 | 0,5 | 0,75 | 0,2 | 0,5 | 0,75 | ||||||||||
| Наклонные струи под углом 30° к горизонтали (схема 1) | |||||||||||||||||||||
| 60 | 0,0028 | 60 | 31 | 10 | 4,1 | 2,7 | 85 | 61 | 15 | 5,8 | 3,9 | 130 | 144 | 22 | 8,9 | 5,9 | 160 | 218 | 27 | 11 | 7,3 |
| 80 | 0,0050 | 130 | 45 | 17 | 6,6 | 4,4 | 200 | 107 | 26 | 10 | 6,8 | 270 | 194 | 34 | 14 | 9,2 | 350 | 327 | 45 | 18 | 12 |
| 100 | 0,0079 | 220 | 52 | 22 | 8,9 | 6 | 310 | 103 | 31 | 13 | 8,4 | 430 | 198 | 44 | 17 | 12 | 510 | 278 | 52 | 21 | 14 |
| 125 | 0,0123 | 340 | 51 | 28 | 11 | 7,4 | 480 | 102 | 39 | 16 | 10 | 680 | 204 | 55 | 22 | 15 | 800 | 282 | 65 | 26 | 17 |
| 160 | 0,0201 | 510 | 43 | 32 | 13 | 8,7 | 700 | 81 | 45 | 18 | 12 | 940 | 146 | 60 | 24 | 16 | 1090 | 196 | 69 | 28 | 19 |
| 200 | 0,0314 | 750 | 38 | 38 | 15 | 10 | 1000 | 68 | 51 | 20 | 14 | 1370 | 127 | 70 | 28 | 19 | 1650 | 184 | 84 | 34 | 22 |
| Горизонтальные или вертикальные струи (схема 2) | |||||||||||||||||||||
| 60 | 0,0028 | 75 | 48 | 13 | 5,1 | 3,4 | 120 | 122 | 20 | 8,2 | 5,5 | 180 | 276 | 31 | 12 | 8,2 | 210 | 375 | 36 | 14 | 9,6 |
| 80 | 0,0050 | 160 | 68 | 20 | 8,2 | 5,4 | 230 | 141 | 29 | 12 | 7,8 | 320 | 273 | 41 | 16 | 11 | 370 | 365 | 47 | 19 | 13 |
| 100 | 0,0079 | 280 | 84 | 28 | 11 | 7,6 | 370 | 146 | 38 | 15 | 10 | 490 | 256 | 50 | 20 | 13 | 560 | 335 | 57 | 23 | 15 |
| 125 | 0,0123 | 400 | 71 | 33 | 13 | 8,7 | 560 | 138 | 46 | 18 | 12 | 770 | 261 | 63 | 25 | 17 | 800 | 282 | 65 | 26 | 17 |
| 160 | 0,0201 | 580 | 56 | 37 | 15 | 9,8 | 800 | 106 | 51 | 20 | 14 | 1050 | 182 | 67 | 27 | 18 | 1170 | 226 | 75 | 30 | 20 |
| 200 | 0,0314 | 780 | 41 | 40 | 16 | 11 | 1090 | 80 | 56 | 22 | 15 | 1470 | 146 | 75 | 30 | 20 | 1710 | 198 | 87 | 35 | 23 |
При настилании струи на потолок величину дальнобойности, указанную в таблице, необходимо увеличить в 1,4 раза.
