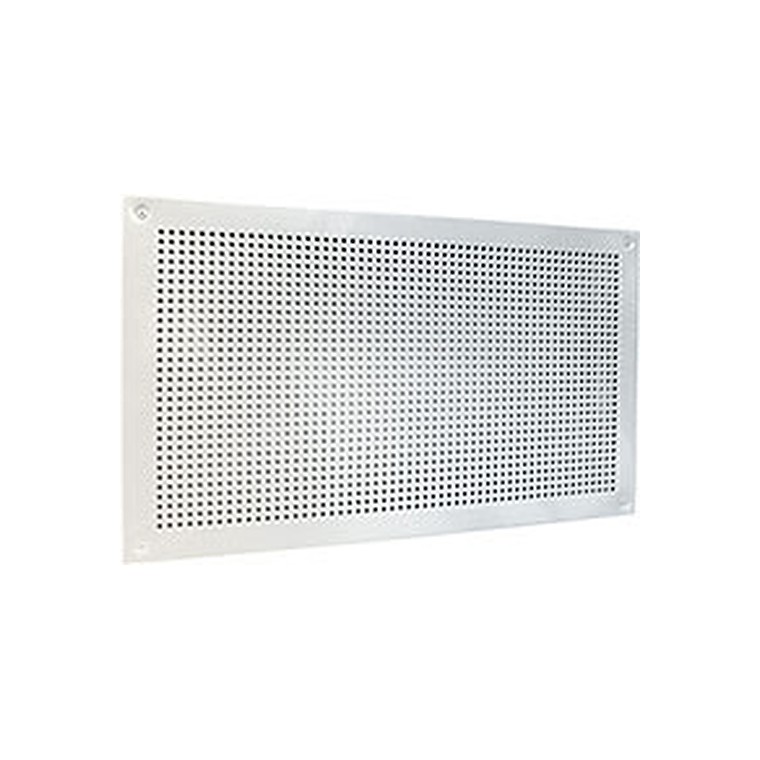

Воздухораспределители для установки в ступени ВСН
Воздухораспределители ВСН предназначены для подачи приточного воздуха системами вентиляции и кондиционирования в помещениях общественного назначения, выполненных в виде амфитеатра (концертные залы и театры, кинотеатры, спортивные сооружения, конференц-залы, аудитории и т.п.), непосредственно под кресла с малой скоростью и малой избыточной температурой (∆t0 ≤ 3ºC). ВСН формируют высокотурбулизированный быстрозатухающий поток, благодаря чему обеспечивается нормируемая скорость в струе 0,2 м/с на расстоянии 0,1…0,8 м от воздухораздающей панели.

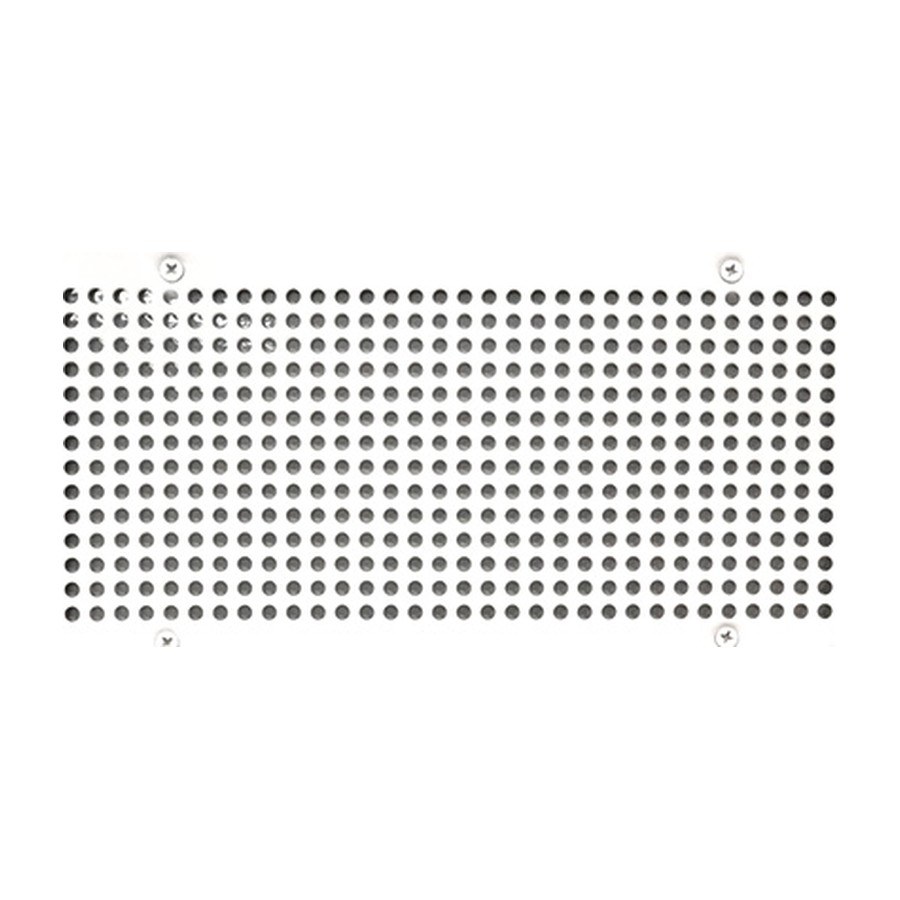

Воздухораспределители ВСН состоят из съемной воздухораздающей панели и корпуса с круглым присоединительным патрубком. Съемная панель обеспечивает удобный доступ для сервисного обслуживания (очистки) воздухораспределителя.
Воздухораспределители ВСН устанавливаются на вертикальных поверхностях ступеней. Подача воздуха осуществляется через присоединяемый к патрубку воздухораспределителя воздуховод, либо непосредственно из подпольного пространства, выполняющего роль камеры статического давления. Герметичность соединения с подводящим воздуховодом обеспечивается резиновым уплотнением.
Воздухораспределители изготавливаются из стали и окрашиваются методом порошкового напыления в серый цвет (RAL 7047). При изготовлении на заказ возможна окраска воздухораспределителей в любой цвет по каталогу RAL или текстурирование.
Характеристики воздухораспределителей ВСН
| Модель | A, мм | B, мм | C, мм | ∅D, мм | E, мм | Вес, кг |
| ВСН 300×150 | 300 | 150 | 85 | 99 | 15 | 1,0 |
| ВСН 400×200 | 400 | 200 | 85 | 99 | 15 | 1,6 |
| ВСН 400×250 | 400 | 250 | 85 | 124 | 15 | 1,9 |
| ВСН 500×300 | 500 | 300 | 85 | 159 | 15 | 2,7 |
Данные для подбора воздухораспределителей ВCН при подаче воздуха
| Расход воздуха L, м3/ч | 20 | 40 | 60 | 80 | 100 | 120 | |
| ВСН 300×150 | |||||||
| Потери давления ΔP, | Па | 2 | 10 | 21 | 38 | — | — |
| Дальнобойность по скорости 0,2 м/с l0,2, | м | 0,2 | 0,4 | 0,6 | 0,8 | — | — |
| Уровень звуковой мощности LwA, | дБА | 30 | 40 | 45 | 50 | — | — |
| ВСН 400×200 | |||||||
| Потери давления ΔP, | Па | 2 | 7 | 16 | 29 | — | — |
| Дальнобойность по скорости 0,2 м/с l0,2, | м | 0,1 | 0,2 | 0,3 | 0,4 | — | — |
| Уровень звуковой мощности LwA, | дБА | <25 | 30 | 37 | 43 | — | — |
| ВСН 400×250 | |||||||
| Потери давления ΔP, | Па | — | 3 | 8 | 14 | 21 | — |
| Дальнобойность по скорости 0,2 м/с l0,2, | м | — | 0,2 | 0,3 | 0,5 | 0,6 | — |
| Уровень звуковой мощности LwA, | дБА | — | 25 | 32 | 37 | 42 | — |
| ВСН 500×300 | |||||||
| Потери давления ΔP, | Па | — | 2 | 5 | 9 | 14 | 20 |
| Дальнобойность по скорости 0,2 м/с l0,2, | м | — | 0,3 | 0,4 | 0,5 | 0,6 | 0,7 |
| Уровень звуковой мощности LwA, | дБА | — | <30 | 33 | 37 | 40 | 43 |
