Радиусные решетки РДБ
Радиусные решетки РДБ предназначены для подачи и удаления воздуха системами вентиляции и кондиционирования в помещениях различного назначения.

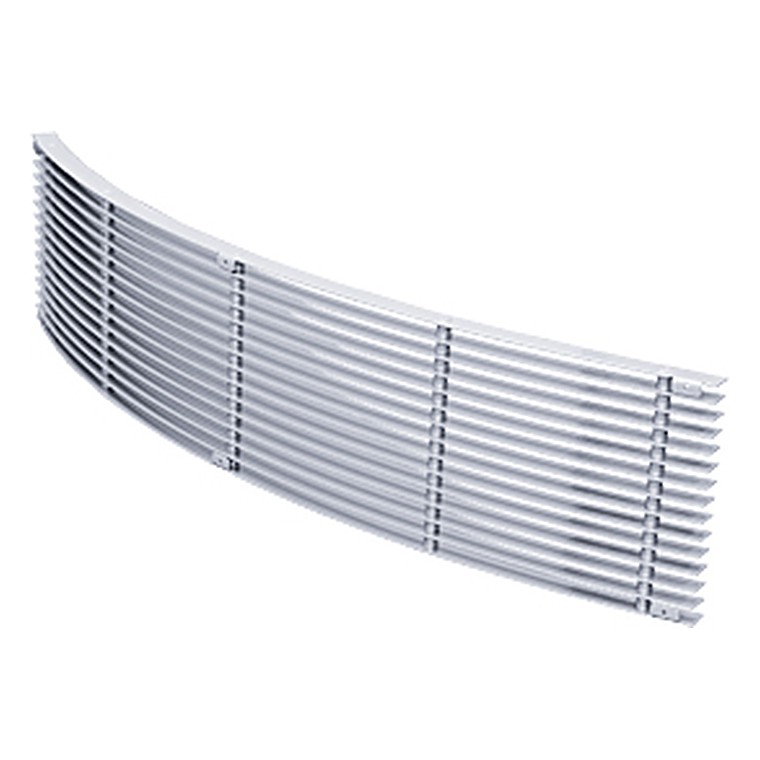

Решетки РДБ представляют собой безрамную конструкцию, состоящую из блока с фиксированными жалюзи, изогнутыми по дуге заданного радиуса для вогнутых или выпуклых поверхностей. На крайних жалюзи предусмотрены элементы крепления к проему, в который устанавливается решетка.
Решетки изготавливаются в двух исполнениях:
1РДБ – для монтажа на выпуклые поверхности;
2РДБ – для монтажа на вогнутые поверхности.
Решетки изготавливаются из стали и окрашиваются методом порошкового напыления в любой цвет по каталогу RAL. При заказе необходимо указать длину хорды проема, по наружному радиусу, высоту проема и радиус наружной поверхности.
Минимальная высота решетки 36 мм, максимальная – 255 мм, с шагом 11,5 мм;
минимальная длина 300 мм, максимальная – 1400 мм, с шагом 50 мм;
минимальный радиус 0,5 м, максимальный – 50 м.
Аэродинамические характеристики решеток РДБ, при подаче или удалении воздуха
