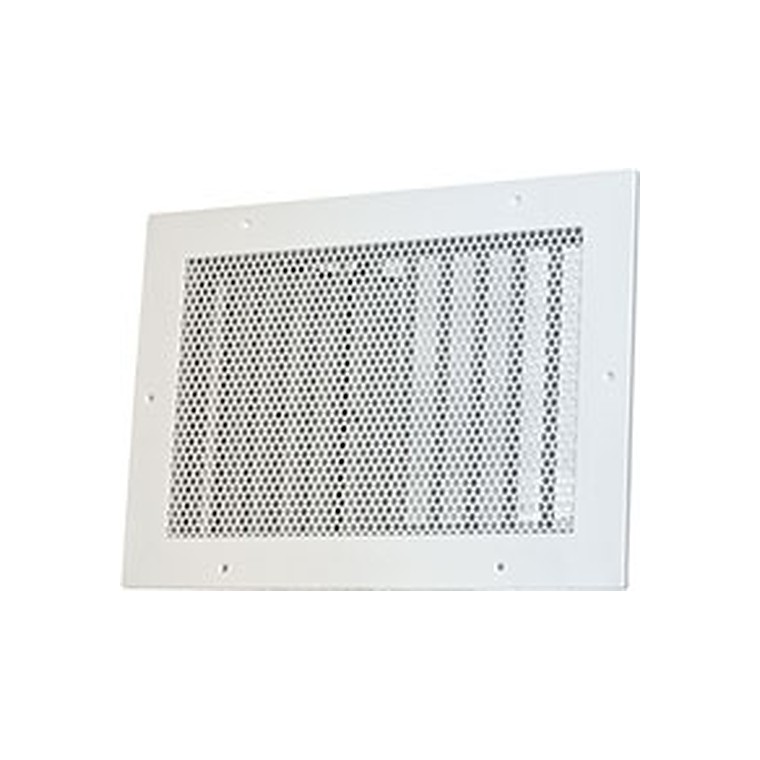

Решетки ППУ, ППВ, ППН для прямоугольных воздуховодов

Перфорированные решетки ППУ, ППВ, ППН устанавливаются на прямоугольные воздуховоды путем врезки и предназначены для подачи и удаления воздуха системами вентиляции и кондиционирования в помещениях различного назначения.

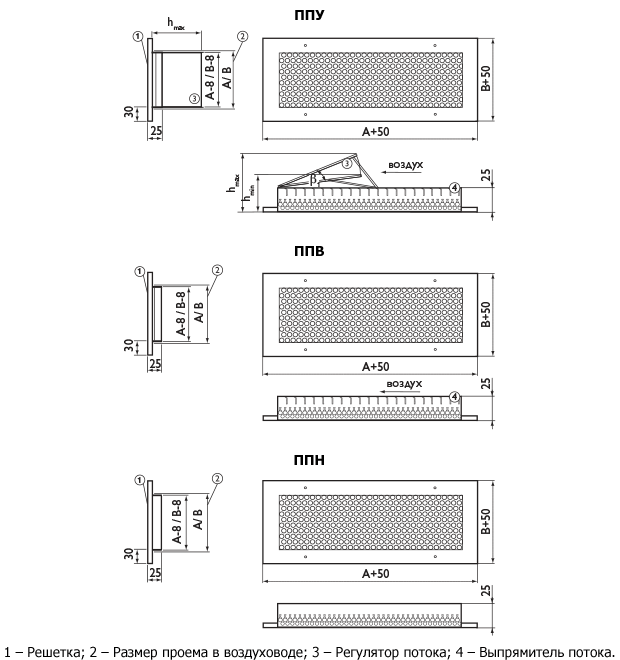

Решетки ППУ и ППВ обеспечивают подачу воздуха вертикальными или горизонтальными струями.Решётки ППУ, ППВ, ППН представляют собой раму прямоугольной формы с установленной в ней перфорированной панелью. Коэффициент живого сечения перфорации Кж.с. = 0,6.
ППУ оснащены регулятором потока и выпрямителем потока, используются для подачи воздуха при установке нескольких (более 3 штук) решеток и необходимости настройки сети.
ППВ оснащены выпрямителем потока, используются для подачи воздуха.
ППН используются для удаления воздуха.
Корпус решетки изготавливается из алюминия, перфорированная панель – из стали и окрашиваются методом порошкового напыления в серый цвет (RAL 7047). При изготовлении на заказ возможна окраска решеток в любой цвет по каталогу RAL.

Высота регулятора потока у решеток ППУ

Длина решётки А, мм	ППУ
Длина решётки А, мм	min b₁=10°, мм	max b₁=30°, мм
200	50	80
300	60	105
400	65	130
500	75	155
600	85	180

Данные для подбора решеток ППУ при подаче воздуха

Размер АхВ, мм	F₀,м²	L_wA=25 дБ(А)					L_wA=35 дБ(А)					L_wA=45 дБ(А)					L_wA=60 дБ(А)
		L₀, м³/ч	∆P_пол.Па	Дальнобой- ность, м при V_x,м/с			L₀, м³/ч	∆P_пол.Па	Дальнобой- ность, м при V_x,м/с			L₀, м³/ч	∆P_пол.Па	Дальнобой- ность, м при V_x,м/с			L₀, м³/ч	∆P_пол.Па	Дально- бойность, м при V_x,м/с
		L₀, м³/ч	∆P_пол.Па	0,2	0,5	0,75	L₀, м³/ч	∆P_пол.Па	0,2	0,5	0,75	L₀, м³/ч	∆P_пол.Па	0,2	0,5	0,75	L₀, м³/ч	∆P_пол.Па	0,5	0,75
200 х 100	0,018	90	6	3,8	1,5	1,0	155	18	6,6	2,6	1,8	250	46	11	4,2	2,8	450	150	7,6	5,1
300 х 100	0,027	130	6	4,5	1,8	1,2	215	15	7,5	3,0	2,0	355	42	12	4,9	3,3	640	135	8,9	5,9
200 х 150	0,027	130	6	4,5	1,8	1,2	215	15	7,5	3,0	2,0	355	42	12	4,9	3,3	640	135	8,9	5,9
300 х 150	0,041	185	5	5,2	2,1	1,4	305	13	8,6	3,4	2,3	500	36	14	5,6	3,7	905	117	10	6,8
400 х 150	0,055	260	5	6,3	2,5	1,7	430	15	10	4,2	2,8	700	39	17	6,8	4,5	1280	130	12	8,3
500 х 150	0,070	285	4	6,1	2,5	1,6	475	11	10	4,1	2,7	765	29	16	6,6	4,4	1400	96	12	8,0
200 х 200	0,036	165	5	5,0	2,0	1,3	275	14	8,3	3,3	2,2	450	38	14	5,4	3,6	815	123	10	6,5
300 х 200	0,055	235	4	5,7	2,3	1,5	390	12	9	3,8	2,5	635	32	15	6,2	4,1	1160	107	11	7,5
400 х 200	0,074	305	4	6,4	2,6	1,7	500	11	10	4,2	2,8	810	29	17	6,8	4,5	1470	95	12	8,2
500 х 200	0,093	365	4	6,8	2,7	1,8	605	10	11	4,5	3,0	980	27	18	7,3	4,9	1800	90	13	9,0
600 х 200	0,112	430	4	7,3	2,9	2,0	705	10	12	4,8	3,2	1140	25	19	7,8	5,2	2100	85	14	9,5
300 х 250	0,070	285	4	6,1	2,5	1,6	475	11	10	4,1	2,7	765	29	16	6,6	4,4	1400	96	12	8,0
400 х 250	0,094	400	4	7,4	3,0	2,0	670	12	12	5,0	3,3	1080	32	20	8,0	5,3	1970	106	15	10
500 х 250	0,118	445	3	7,4	3,0	2,0	730	9	12	4,8	3,2	1180	24	20	7,8	5,2	2150	80	14	9,5
600 х 250	0,142	520	3	7,9	3,1	2,1	850	9	13	5,1	3,4	1400	23	21	8,5	5,6	2500	75	15	10

При настилании струи на потолок величину дальнобойности, указанной в таблице, необходимо увеличить в 1,4 раза.

Данные для подбора решеток ППВ при подаче воздуха

Размер АхВ, мм	F₀,м²	L_wA=25 дБ(А)					L_wA=35 дБ(А)					L_wA=45 дБ(А)					L_wA=60 дБ(А)
		L₀, м³/ч	∆P_пол.Па	Дальнобой- ность, м при V_x,м/с			L₀, м³/ч	∆P_пол.Па	Дальнобой- ность, м при V_x,м/с			L₀, м³/ч	∆P_пол.Па	Дальнобой- ность, м при V_x,м/с			L₀, м³/ч	∆P_пол.Па	Дально- бойность, м при V_x, м/с
		L₀, м³/ч	∆P_пол.Па	0,2	0,5	0,75	L₀, м³/ч	∆P_пол.Па	0,2	0,5	0,75	L₀, м³/ч	∆P_пол.Па	0,2	0,5	0,75	L₀, м³/ч	∆P_пол.Па	0,5	0,75
200 х 100	0,018	95	6	3,8	1,5	1,0	155	15	6,3	2,5	1,7	245	37	10	4,0	2,6	430	114	6,9	4,6
300 х 100	0,027	135	5	4,5	1,8	1,2	220	13	7,3	2,9	1,9	350	33	12	4,6	3,1	620	105	8,2	5,5
200 х 150	0,027	135	5	4,5	1,8	1,2	220	13	7,3	2,9	1,9	350	33	12	4,6	3,1	620	105	8,2	5,5
300 х 150	0,041	195	5	5,2	2,1	1,4	315	12	8,4	3,4	2,2	500	30	13	5,4	3,6	900	96	9,6	6,4
400 х 150	0,055	250	4	5,8	2,3	1,5	405	11	9,0	3,7	2,5	650	28	15	6,0	4,0	1160	89	11	7,1
500 х 150	0,070	305	4	6,2	2,5	1,7	500	10	10	4,1	2,7	800	26	16	6,6	4,4	1420	82	12	7,8
200 х 200	0,036	175	5	5,0	2,0	1,3	285	12	8,1	3,3	2,2	460	33	13	5,3	3,5	800	98	9,1	6,1
300 х 200	0,055	250	4	5,8	2,3	1,5	405	11	9	3,7	2,5	650	28	15	6,0	4,0	1160	89	11	7,1
400 х 200	0,074	325	4	6,5	2,6	1,7	530	10	11	4,2	2,8	850	26	17	6,8	4,5	1500	82	12	8,0
500 х 200	0,093	400	4	7,1	2,8	1,9	640	9	11	4,5	3,0	1030	24	18	7,3	4,9	1850	79	13	8,8
600 х 200	0,112	465	3	7,5	3,0	2,0	760	9	12	4,9	3,3	1210	23	20	7,8	5,2	2180	75	14	9,4
300 х 250	0,070	305	4	6,2	2,5	1,7	500	10	10	4,1	2,7	800	26	16	6,6	4,4	1420	82	12	7,8
400 х 250	0,094	400	4	7,1	2,8	1,9	640	9	11	4,5	3,0	1030	24	18	7,3	4,9	1850	77	13	8,7
500 х 250	0,118	480	3	7,6	3,0	2,0	790	9	12	5,0	3,3	1260	23	20	7,9	5,3	2260	73	14	9,5
600 х 250	0,142	570	3	8,2	3,3	2,2	920	8	13	5,3	3,5	1480	22	21	8,5	5,7	2660	70	15	10

Данные для подбора решеток ППН при удалении воздуха

Размер АхВ, мм	F₀, м²	L_A=25дБ(А)		L_A=35дБ(А)		L_A=45дБ(А)
Размер АхВ, мм	F₀, м²	L₀, м³/ч	∆P_полн, Па	L₀, м³/ч	∆P_полн, Па	L₀, м³/ч	∆P_полн, Па
200 х 100	0,018	200	22	320	57	500	139
300 х 100	0,027	285	20	460	52	720	128
200 х 150	0,027	285	20	460	52	720	128
300 х 150	0,041	400	17	660	47	1030	114
400 х 150	0,055	530	17	860	44	1330	106
500 х 150	0,070	650	16	1040	40	1620	97
200 х 200	0,036	365	19	600	50	930	120
300 х 200	0,055	530	17	860	44	1330	106
400 х 200	0,074	680	15	1100	40	1720	98
500 х 200	0,093	830	14	1340	37	2090	91
600 х 200	0,112	980	14	1580	36	2460	87
300 х 250	0,070	650	16	1040	40	1620	97
400 х 250	0,094	830	14	1340	37	2090	89
500 х 250	0,118	1010	13	1630	34	2550	84
600 х 250	0,142	1190	13	1920	33	3000	81
