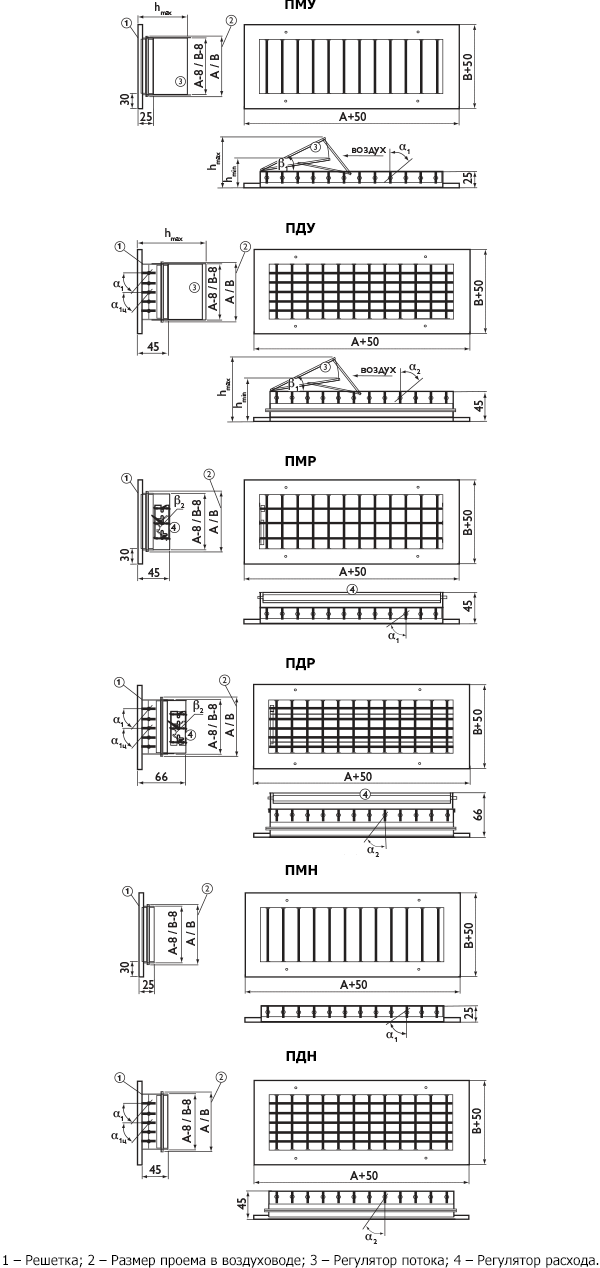

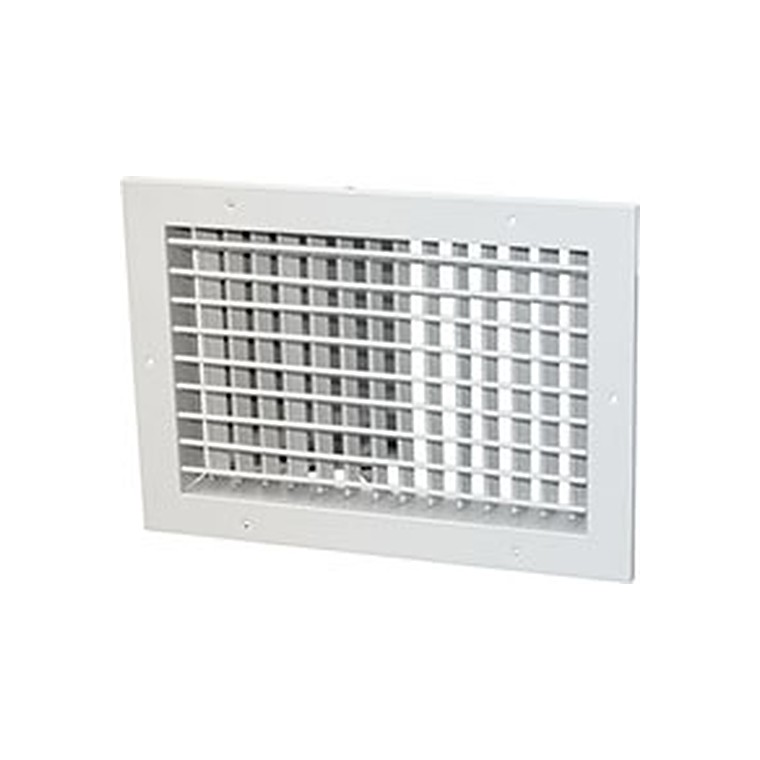

Решетки ПМУ, ПМР, ПМН, ПДУ, ПДР, ПДН для прямоугольных воздуховодов

Решетки устанавливаются на прямоугольные воздуховоды путем врезки и предназначены для подачи и удаления воздуха системами вентиляции и кондиционирования в помещениях различного назначения.
Решетки ПМУ, ПМР, ПМН снабжены одним, а ПДУ, ПДР, ПДН двумя ряда-ми индивидуально регулируемых жалюзи, предназначенных для изменения направления и (или) характеристик приточной струи. Жалюзи установлены в пластиковые втулки, которые облегчают их поворот при регулировании. У однорядных решеток жалюзи расположены перпендикулярно оси воздуховода, у двухрядных наружный ряд – параллельно, внутренний – перпенди-кулярно. Наличие двух рядов жалюзи позволяет регулировать направление и дальнобойность приточной струи решетки в зависимости от требуемых параметров воздуха в рабочей зоне помещений и осуществлять посезонное регулирование системы воздухораспределения при переходе с режима охлаждения на воздушное отопление, что расширяет область применения изделия.
ПМУ и ПДУ оснащены регулятором потока, используются для подачи воздуха при установке одной или нескольких решеток и необходимости настройки сети.
ПМР и ПДР оснащены регулятором расхода воздуха, используются для удаления воздуха при установке одной или нескольких решеток и необходимости настройки сети.
ПМН и ПДН используются для подачи и удаления воздуха при одиночной установке.
Решетки изготавливаются из алюминия и окрашиваются методом порошкового напыления в серый цвет (RAL 7047). При изготовлении на заказ возможна окраска решеток в любой цвет по каталогу RAL.

Высота регулятора птока у решеток ПМУ, ПДУ

Длина решётки А, мм	ПМУ		ПДУ
Длина решётки А, мм	min b₁=10°, мм	max b₁=30°, мм	min b₁=10°, мм	max b₁=30°, мм
200	50	80	70	100
300	60	105	80	125
400	65	130	85	150
500	75	155	95	175
600	85	180	105	200

Данные для подбора решеток ПМУ при подаче воздуха (α1=0°)

Размер АхВ, мм	F₀, м²	L_wA=25 дБ(А)					L_wA=35 дБ(А)					L_wA=45 дБ(А)					L_wA=60 дБ(А)
		L₀, м³/ч	∆P_пол.,Па	Дальнобой- ность, м при V_x,м/с			L₀, м³/ч	∆P_пол.,Па	Дальнобой- ность, м при V_x,м/с			L₀, м³/ч	∆P_пол.,Па	Дальнобой- ность, м при V_x,м/с			L₀, м³/ч	∆P_пол.,Па	Дально- бойность, м при V_x, м/с
		L₀, м³/ч	∆P_пол.,Па	0,2	0,5	0,75	L₀, м³/ч	∆P_пол.,Па	0,2	0,5	0,75	L₀, м³/ч	∆P_пол.,Па	0,2	0,5	0,75	L₀, м³/ч	∆P_пол.,Па	0,5	0,75
200 х 100	0,018	130	10	7,7	3,1	2,0	240	33	14	5,7	3,8	350	70	21	8,3	5,5	500	143	12	7,9
300 х 100	0,027	180	8	8,7	3,5	2,3	300	23	14	5,8	3,9	500	64	24	9,6	6,4	700	124	13	9,0
200 х 150	0,027	180	8	8,7	3,5	2,3	300	23	14	5,8	3,9	500	64	24	9,6	6,4	700	124	13	9,0
300 х 150	0,041	250	7	9,8	3,9	2,6	360	14	14	5,6	3,8	690	52	27	11	7,2	1100	133	17	11
400 х 150	0,055	340	7	11	4,6	3,1	490	15	17	6,6	4,4	780	37	26	11	7,0	1250	96	17	11
500 х 150	0,070	420	7	13	5,0	3,4	600	14	18	7,2	4,8	900	31	27	11	7,2	1360	70	16	11
200 х 200	0,036	230	8	9,6	3,8	2,6	370	20	15	6,2	4,1	620	55	26	10	6,9	950	129	16	11
300 х 200	0,055	340	7	11	4,6	3,1	490	15	17	6,6	4,4	780	37	26	11	7,0	1250	96	17	11
400 х 200	0,074	450	7	13	5,2	3,5	650	14	19	7,6	5,0	930	29	27	11	7,2	1490	75	17	12
500 х 200	0,093	540	6	14	5,6	3,7	790	13	21	8,2	5,5	1140	28	30	12	7,9	1870	75	19	13
600 х 200	0,112	620	6	15	5,9	3,9	930	13	22	8,8	5,9	1350	27	32	13	8,5	2240	74	21	14
300 х 250	0,070	430	7	13	5,1	3,4	620	15	19	7,4	4,9	870	29	26	10	6,9	1400	74	17	11
400 х 250	0,094	550	6	14	5,7	3,8	800	13	21	8,3	5,5	1150	28	30	12	7,9	1890	75	20	13
500 х 250	0,118	650	6	15	6,0	4,0	970	13	22	8,9	6,0	1410	26	32	13	8,7	2370	75	22	15
600 х 250	0,142	750	5	16	6,3	4,2	1130	12	24	9,5	6,3	1660	25	35	14	9,3	2820	73	24	16

При настилании струи на потолок величину дальнобойности, указанной в таблице, необходимо увеличить в 1,4 раза.

Данные для подбора решеток ПДУ, ПДН при подаче или удалении воздуха (α1=α2=0°)

Размер АхВ, мм	F₀, м²	L_wA=25 дБ(А)					L_wA=35 дБ(А)					L_wA=45 дБ(А)					L_wA=60 дБ(А)
		L₀, м³/ч	∆P_пол.,Па	Дальнобой- ность, м при V_x,м/с			L₀, м³/ч	∆P_пол.,Па	Дальнобой- ность, м при V_x,м/с			L₀, м³/ч	∆P_пол.,Па	Дальнобой- ность, м при V_x,м/с			L₀, м³/ч	∆P_пол.,Па	Дально- бойность, м при V_x,м/с
		L₀, м³/ч	∆P_пол.,Па	0,2	0,5	0,75	L₀, м³/ч	∆P_пол.,Па	0,2	0,5	0,75	L₀, м³/ч	∆P_пол.,Па	0,2	0,5	0,75	L₀, м³/ч	∆P_пол.,Па	0,5	0,75
200 х 100	0,018	130	10	9,4	3,8	2,5	215	26	16	6,2	4,2	330	62	24	10	6,4	600	206	17	12
300 х 100	0,027	170	7	10	4,0	2,7	285	21	17	6,7	4,5	445	50	26	11	7,0	810	167	19	13
200 х 150	0,027	170	7	10	4,0	2,7	285	21	17	6,7	4,5	445	50	26	11	7,0	810	167	19	13
300 х 150	0,041	230	6	11	4,4	2,9	280	9	13	5,4	3,6	600	40	29	12	7,7	1080	128	21	14
400 х 150	0,055	275	5	11	4,6	3,0	460	13	19	7,6	5,1	730	33	30	12	8,1	1340	110	22	15
500 х 150	0,070	320	4	12	4,7	3,1	540	11	20	7,9	5,3	860	28	32	13	8,4	1570	93	23	15
200 х 200	0,036	210	6	11	4,3	2,9	350	18	18	7,2	4,8	550	43	28	11	7,5	1000	143	20	14
300 х 200	0,055	275	5	11	4,6	3,0	460	13	19	7,6	5,1	730	33	30	12	8,1	1340	110	22	15
400 х 200	0,074	330	4	12	4,7	3,1	560	11	20	8,0	5,3	900	27	32	13	8,6	1650	92	24	16
500 х 200	0,093	380	3	12	4,8	3,2	660	9	21	8,4	5,6	1050	24	33	13	8,9	1940	81	25	16
600 х 200	0,112	430	3	12	5,0	3,3	740	8	21	8,6	5,7	1200	21	35	14	9,3	2200	71	26	17
300 х 250	0,070	320	4	12	4,7	3,1	540	11	20	7,9	5,3	860	28	32	13	8,4	1570	93	23	15
400 х 250	0,094	380	3	12	4,8	3,2	660	9	21	8,4	5,6	1050	23	33	13	8,9	1940	79	25	16
500 х 250	0,118	450	3	13	5,1	3,4	770	8	22	8,7	5,8	1230	20	35	14	9,3	2270	69	26	17
600 х 250	0,142	500	2	13	5,2	3,4	870	7	22	9,0	6,0	1400	18	36	14	9,6	2600	62	27	18

Данные для подбора решеток ПДУ, ПДН при подаче воздуха (α1=45° веерно от центра, α1ц= 0°, α2=0°)

Размер АхВ, мм	F₀, м²	L_wA=25 дБ(А)					L_wA=35 дБ(А)					L_wA=45 дБ(А)					L_wA=60 дБ(А)
		L₀, м³/ч	∆P_полПа	Дальнобой- ность, м при V_x,м/с			L₀, м³/ч	∆P_полПа	Дальнобой- ность, м при V_x,м/с			L₀, м³/ч	∆P_полПа	Дальнобой- ность, м при V_x,м/с			L₀, м³/ч	∆P_полПа	Дально- бойность, м при V_x,м/с
		L₀, м³/ч	∆P_полПа	0,2	0,5	0,75	L₀, м³/ч	∆P_полПа	0,2	0,5	0,75	L₀, м³/ч	∆P_полПа	0,2	0,5	0,75	L₀, м³/ч	∆P_полПа	0,5	0,75
200 х 100	0,018	120	9	3,1	1,2	0,8	200	24	5,2	2,1	1,4	290	50	7,5	3	2	530	169	5,5	3,7
300 х 100	0,027	160	7	3,4	1,4	0,9	250	17	5,3	2,1	1,4	380	39	8	3,2	2,1	700	131	5,9	3,9
200 х 150	0,027	160	7	3,4	1,4	0,9	250	17	5,3	2,1	1,4	380	39	8	3,2	2,1	700	131	5,9	3,9
300 х 150	0,041	200	5	3,4	1,4	0,9	320	12	5,5	2,2	1,5	500	29	8,6	3,4	2,3	900	94	6,2	4,1
400 х 150	0,055	235	4	3,5	1,4	0,9	385	10	5,7	2,3	1,5	600	23	8,9	3,6	2,4	1100	78	6,5	4,3
500 х 150	0,070	265	3	3,5	1,4	0,9	440	8	5,8	2,3	1,5	700	19	9,2	3,7	2,4	1270	64	6,7	4,4
200 х 200	0,036	185	5	3,4	1,4	0,9	300	14	5,5	2,2	1,5	460	32	8,4	3,4	2,2	840	106	6,1	4,1
300 х 200	0,055	235	4	3,5	1,4	0,9	385	10	5,7	2,3	1,5	600	23	8,9	3,6	2,4	1100	78	6,5	4,3
400 х 200	0,074	275	3	3,5	1,4	0,9	460	8	5,9	2,3	1,6	730	19	9,3	3,7	2,5	1330	63	6,8	4,5
500 х 200	0,093	310	2	3,5	1,4	0,9	530	6	6,0	2,4	1,6	840	16	10	3,8	2,6	1540	53	7,0	4,7
600 х 200	0,112	345	2	3,6	1,4	1,0	590	5	6,1	2,4	1,6	940	14	10	3,9	2,6	1740	47	7,2	4,8
300 х 250	0,070	265	3	3,5	1,4	0,9	440	8	5,8	2,3	1,5	700	19	9,2	3,7	2,4	1270	64	6,7	4,4
400 х 250	0,094	310	2	3,5	1,4	0,9	530	6	6,0	2,4	1,6	840	16	10	3,8	2,5	1540	52	7,0	4,7
500 х 250	0,118	350	2	3,5	1,4	0,9	600	5	6,1	2,4	1,6	970	13	10	3,9	2,6	1780	44	7,2	4,8
600 х 250	0,142	390	1	3,6	1,4	1,0	670	4	6,2	2,5	1,6	1100	12	10	4,1	2,7	2000	39	7,4	4,9

Данные для подбора решеток ПДУ, ПДН при подаче воздуха (α1=45° в одну сторону, α2=0°)

Размер АхВ, мм	F₀, м²	L_wA=25 дБ(А)					L_wA=35 дБ(А)					L_wA=45 дБ(А)					L_wA=60 дБ(А)
		L₀, м³/ч	∆P_полПа	Дальнобой- ность, м при V_x,м/с			L₀, м³/ч	∆P_полПа	Дальнобой- ность, м при V_x,м/с			L₀, м³/ч	∆P_полПа	Дальнобой- ность, м при V_x,м/с			L₀, м³/ч	∆P_полПа	Дально- бойность, м при V_x,м/с
		L₀, м³/ч	∆P_полПа	0,2	0,5	0,75	L₀, м³/ч	∆P_полПа	0,2	0,5	0,75	L₀, м³/ч	∆P_полПа	0,2	0,5	0,75	L₀, м³/ч	∆P_полПа	0,5	0,75
200 х 100	0,018	110	9	8,0	3,2	2,1	180	23	13	5,2	3,5	285	58	21	8	5,5	510	186	15	10
300 х 100	0,027	150	7	8,9	3,6	2,4	245	19	14	5,8	3,9	380	46	22	9	6,0	690	151	16	11
200 х 150	0,027	150	7	8,9	3,6	2,4	245	19	14	5,8	3,9	380	46	22	9	6,0	690	151	16	11
300 х 150	0,041	190	5	9,1	3,6	2,4	320	14	15	6,1	4,1	510	36	24	10	6,5	920	117	18	12
400 х 150	0,055	230	4	10	3,8	2,5	400	12	17	6,6	4,4	620	29	26	10	6,9	1130	98	19	12
500 х 150	0,070	270	3	10	4,0	2,6	460	10	17	6,8	4,5	720	24	26	11	7,1	1330	84	20	13
200 х 200	0,036	180	6	9	3,7	2,5	300	16	15	6,1	4,1	460	38	24	9	6,3	840	126	17	11
300 х 200	0,055	230	4	10	3,8	2,5	400	12	17	6,6	4,4	620	29	26	10	6,9	1130	98	19	12
400 х 200	0,074	280	3	10	4,0	2,7	480	10	17	6,9	4,6	760	24	27	11	7,2	1400	83	20	13
500 х 200	0,093	320	3	10	4,1	2,7	550	8	18	7,0	4,7	890	21	28	11	7,6	1640	72	21	14
600 х 200	0,112	360	2	10	4,2	2,8	620	7	18	7,2	4,8	1000	18	29	12	7,7	1850	63	21	14
300 х 250	0,070	270	3	10	4,0	2,6	460	10	17	6,8	4,5	720	24	26	11	7,1	1330	84	20	13
400 х 250	0,094	320	3	10	4,1	2,7	550	8	17	7,0	4,7	890	21	28	11	7,5	1640	70	21	14
500 х 250	0,118	360	2	10	4,1	2,7	640	7	18	7,2	4,8	1040	18	29	12	7,8	1900	60	22	14
600 х 250	0,142	400	2	10	4,1	2,8	720	6	19	7,4	5,0	1180	16	30	12	8,1	2200	56	23	15

Данные для подбора решеток ПМР, ПДР при удалении воздуха (α1=α2=0°)

Размер АхВ, мм	F₀,м²	β₂=0°								β₂=60°						β₂=90°
		L_A=25дБ(А)		L_A=35дБ(А)		L_A=45дБ(А)		L_A=60дБ(А)		L_A=30дБ(А)		L_A=40дБ(А)		L_A=50дБ(А)		L_A=35дБ(А)		L_A=45дБ(А)		L_A=55дБ(А)
		L₀, м³/ч	ΔP_пол, Па	L₀, м³/ч	ΔP_пол, Па	L₀, м³/ч	ΔP_пол, Па	L₀, м³/ч	ΔP_пол, Па	L₀, м³/ч	ΔP_пол, Па	L₀, м³/ч	ΔP_пол, Па	L₀, м³/ч	ΔP_пол, Па	L₀, м³/ч	ΔP_пол, Па	L₀, м³/ч	ΔP_пол, Па	L₀, м³/ч	ΔP_пол, Па
200 х 100	0,018	120	5	220	17	350	42	550	104	120	15	220	52	350	131	120	31	220	104	280	168
300 х 100	0,027	180	5	290	13	460	32	830	105	180	15	290	40	460	101	180	31	290	80	450	193
200 х 150	0,027	190	6	310	15	480	35	870	115	190	17	310	46	480	110	190	34	310	92	460	202
300 х 150	0,041	290	6	470	15	740	36	1340	119	290	17	470	46	740	113	290	35	470	91	740	226
400 х 150	0,055	400	6	640	15	1020	38	1850	126	400	18	640	47	1020	119	400	37	640	94	1020	239
500 х 150	0,070	490	5	800	15	1250	35	2330	123	490	17	800	45	1250	111	490	34	800	91	1250	221
200 х 200	0,036	260	6	420	15	660	37	1190	121	260	18	420	47	660	117	260	36	420	95	660	233
300 х 200	0,055	480	8	770	22	1160	49	1900	133	480	26	770	68	1160	154	480	53	770	136	950	207
400 х 200	0,074	540	6	870	15	1360	38	2550	132	540	18	870	48	1360	117	540	37	870	96	1360	235
500 х 200	0,093	660	6	1070	15	1700	37	3200	132	660	17	1070	46	1700	116	660	35	1070	92	1700	232
600 х 200	0,112	790	6	1280	15	2030	37	3880	133	790	17	1280	45	2030	114	790	35	1280	91	2030	228
300 х 250	0,070	510	6	820	15	1290	38	2400	131	510	18	820	48	1290	118	510	37	820	95	1290	236
400 х 250	0,094	670	6	1090	15	1720	37	3230	131	670	18	1090	47	1720	116	670	35	1090	93	1720	233
500 х 250	0,118	830	5	1340	14	2140	37	4090	133	830	17	1340	45	2140	114	830	34	1340	90	2140	228
600 х 250	0,142	990	5	1600	14	2550	36	4900	132	990	17	1600	44	2550	112	990	34	1600	88	2550	224

Угол открытия регулятора расхода	β₂=0°	β₂=60°	β₂=90°
% открытия регулятора расхода	100%	50%	30%

Данные для подбора решеток ПМН при подаче или удалении воздуха (α1=0°)

Размер АхВ, мм	F0,м2	LwA<25 дБ(А)					LwA=35 дБ(А)					LwA=45 дБ(А)					LwA=60 дБ(А)
		L₀, м3/ч	ΔP_пол, Па	Дальнобойн., м при Vx, м/с			L₀, м3/ч	ΔP_пол, Па	Дальнобойн., м при Vx, м/с			L₀, м3/ч	ΔP_пол, Па	Дальнобойн., м при Vx, м/с			L₀, м3/ч	ΔP_пол, Па	Дальноб., м при Vx, м/с
		L₀, м3/ч	ΔP_пол, Па	0,2	0,5	0,75	L₀, м3/ч	ΔP_пол, Па	0,2	0,5	0,75	L₀, м3/ч	ΔP_пол, Па	0,2	0,5	0,75	L₀, м3/ч	ΔP_пол, Па	0,5	0,75
200 х 100	0,018	130	5	6,1	2,4	1,6	250	3,9	12	4,7	3,1	350	37	16	6,5	4,3	600	108	11	7,5
300 х 100	0,027	180	4	6,8	2,7	1,8	320	3,3	12	4,9	3,2	550	40	21	8,4	5,6	830	92	13	8,4
200 х 150	0,027	190	5	7,2	2,9	1,9	340	3,5	13	5,2	3,4	570	43	22	8,7	5,8	870	101	13	8,8
300 х 150	0,041	290	5	9,0	3,6	2,4	470	3,2	15	5,8	3,9	740	32	23	9,1	6,1	1340	104	17	11
400 х 150	0,055	400	5	11	4,3	2,8	640	3,2	17	6,8	4,5	1020	33	27	11	7,2	1850	110	20	13
500 х 150	0,070	490	5	12	4,6	3,1	800	3,2	19	7,6	5,0	1250	31	30	12	7,9	2330	108	22	15
200 х 200	0,036	260	5	9,0	3,4	2,3	420	3,2	14	5,5	3,7	660	33	22	8,7	5,8	1190	106	16	10
300 х 200	0,055	480	7	13	5,1	3,4	770	3,9	21	8,2	5,5	1160	43	31	12	8,2	1900	116	20	14
400 х 200	0,074	540	5	12	5,0	3,3	870	3,3	20	8,0	5,3	1360	33	31	12	8,3	2550	115	23	16
500 х 200	0,093	660	5	14	5,4	3,6	1070	3,2	22	8,8	5,8	1700	32	35	14	9,3	3200	115	26	17
600 х 200	0,112	790	5	15	5,9	3,9	1280	3,2	24	9,6	6,4	2030	32	38	15	10	3880	117	29	19
300 х 250	0,070	510	5	12	4,8	3,2	820	3,3	19	7,7	5,2	1290	33	30	12	8,1	2400	114	23	15
400 х 250	0,094	670	5	14	5,5	3,6	1090	3,2	22	8,9	5,9	1720	33	35	14	9,4	3230	115	26	18
500 х 250	0,118	830	5	15	6,0	4,0	1340	3,2	24	9,8	6,5	2140	32	39	16	10	4090	117	30	20
600 х 250	0,142	990	5	16	6,6	4,4	1600	3,1	27	11	7,1	2550	31	42	17	11	4900	116	33	22
