Перфорированные решетки КПУ, КПВ, КПН для круглых воздуховодов

Перфорированные решетки КПУ, КПВ, КПН устанавливаются на круглые воздуховоды путем врезки и предназначены для подачи и удаления воздуха системами вентиляции и кондиционирования в помещениях различного назначения. Решетки КПУ и КПВ обеспечивают подачу воздуха вертикальными, горизонтальными или наклонными струями.

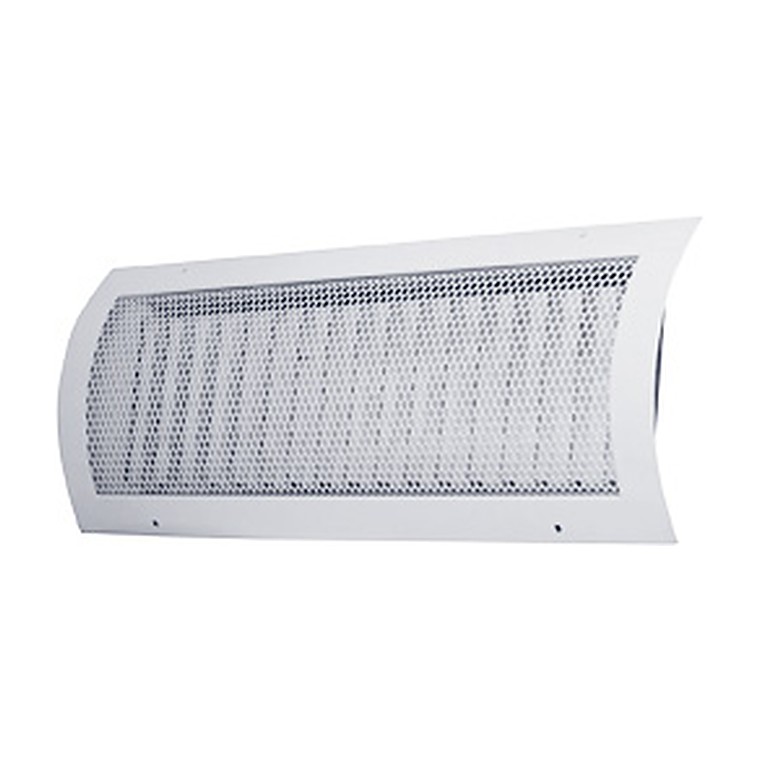

Решётки КПУ, КПВ, КПН представляют собой раму прямоугольной формы с установленной в ней перфорированной панелью. Коэффициент живого сечения перфорации Кж.с. = 0,6.
КПУ оснащены регулятором потока и выпрямителем потока, используются для подачи воздуха при установке нескольких (более 3 штук) решеток и необходимости настройки сети.
КПВ оснащены выпрямителем потока, используются для подачи воздуха.
КПН используются для удаления воздуха.
Решетки изготавливаются из стали и окрашиваются методом порошкового напыления в серый цвет (RAL 7047). При изготовлении на заказ возможна окраска решеток в любой цвет по каталогу RAL.

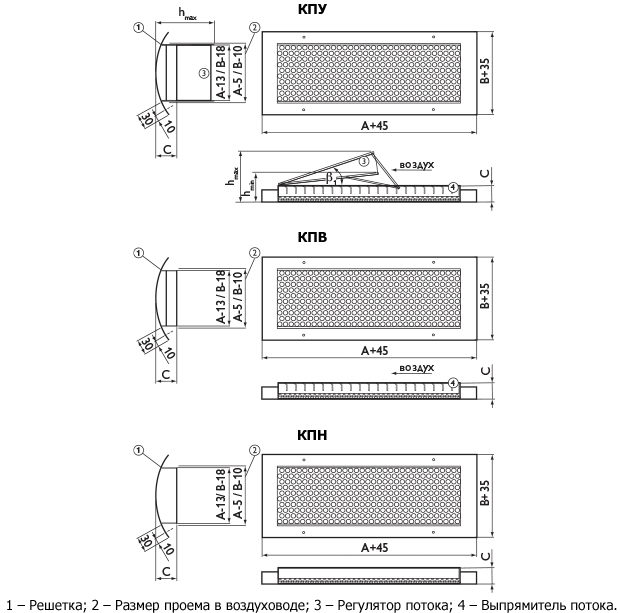

1 – Решетка; 2 – Размер проема в воздуховоде; 3 – Регулятор потока; 4 – Выпрямитель потока.

Соответствие размеров решеток диаметрам воздуховодов и диапазон настройки регулятора потока решеток КПУ

Высота решётки, В, мм	Длина решётки, А, мм	Глубина решетки, С, мм	Диаметр воздуховода ØD, мм	Высота регулятора потока h, мм
Высота решётки, В, мм	Длина решётки, А, мм	Глубина решетки, С, мм	Диаметр воздуховода ØD, мм	min b₁=10°	max b₁=30°
100	200–300	40	160–200	69–73	106–118
150	200–500	46	250–315	69–91	106–168
200	200–600	50	315–355–400–500	69–100	106–181
250	300–600	50	400–500–630	73–100	118–193

Данные для подбора решеток КПУ при подаче воздуха

Размер АхВ, мм	F₀,м²	L_wA=25 дБ(А)					L_wA=35 дБ(А)					L_wA=45 дБ(А)					L_wA=60 дБ(А)
		L₀, м³/ч	∆P_полн Па	Дальнобой- ность, м при V_x,м/с			L₀, м³/ч	∆P_полн Па	Дальнобой- ность, м при V_x,м/с			L₀, м³/ч	∆P_полн Па	Дальнобой- ность, м при V_x,м/с			L₀, м³/ч	∆P_полн Па	Дально- бойность, м при V_x, м/с
		L₀, м³/ч	∆P_полн Па	0,2	0,5	0,75	L₀, м³/ч	∆P_полн Па	0,2	0,5	0,75	L₀, м³/ч	∆P_полн Па	0,2	0,5	0,75	L₀, м³/ч	∆P_полн Па	0,5	0,75
200 х 100	0,014	90	10	4,3	1,7	1,2	155	30	7,5	3,0	2,0	250	77	12	4,8	3,2	450	249	8,7	5,8
300 х 100	0,022	130	8	5,0	2,0	1,3	215	23	8,3	3,3	2,2	355	63	14	5,5	3,6	640	204	9,8	6,6
200 х 150	0,023	130	8	4,9	2,0	1,3	215	21	8,1	3,2	2,2	355	57	13	5,3	3,6	640	186	9,6	6,4
300 х 150	0,036	185	6	5,6	2,2	1,5	305	17	9,2	3,7	2,4	500	46	15	6,0	4,0	905	152	11	7,2
400 х 150	0,050	260	7	6,6	2,6	1,8	430	18	11,0	4,4	2,9	700	47	18	7,1	4,8	1280	158	13	8,7
500 х 150	0,063	285	5	6,5	2,6	1,7	475	14	11,0	4,3	2,9	765	35	17	6,9	4,6	1400	119	13	8,5
200 х 200	0,032	165	6	5,3	2,1	1,4	275	18	8,8	3,5	2,3	450	48	14	5,7	3,8	815	156	10	6,9
300 х 200	0,050	235	5	6,0	2,4	1,6	390	15	10,0	4,0	2,6	635	39	16	6,5	4,3	1160	130	12	7,9
400 х 200	0,069	305	5	6,6	2,6	1,8	500	13	11,0	4,3	2,9	810	33	18	7,0	4,7	1470	109	13	8,5
500 х 200	0,087	365	4	7,0	2,8	1,9	605	12	12,0	4,0	3,1	980	31	19	7,6	5,0	1800	103	14	9,3
600 х 200	0,105	430	4	7,6	3,0	2,0	705	11	12,0	5,0	3,3	1140	28	20	8,0	5,3	2100	96	15	9,8
300 х 250	0,065	285	5	6,4	2,5	1,7	475	13	11,0	4,2	2,8	765	33	17	6,8	4,6	1400	112	13	8,3
400 х 250	0,088	400	5	7,7	3,1	2,0	670	14	13,0	5,1	3,4	1080	36	21	8,3	5,5	1970	121	15	10,0
500 х 250	0,111	445	4	7,6	3,0	2,0	730	10	12,0	5,0	3,3	1180	27	20	8,1	5,4	2150	90	15	9,8
600 х 250	0,134	520	4	8,1	3,2	2,2	850	10	13,0	5,3	3,5	1400	26	22	8,7	5,8	2500	84	16	10,0

При настилании струи на потолок величину дальнобойности, указанной в таблице, необходимо увеличить в 1,4 раза.

Данные для подбора решеток КПВ при подаче воздуха

Размер АхВ, мм	F₀,м²	L_wA<25 дБ(А)					L_wA=35 дБ(А)					L_wA=45 дБ(А)					L_wA=60 дБ(А)
		L₀, м³/ч	∆P_полн Па	Дальнобой- ность, м при V_x,м/с			L₀, м³/ч	∆P_полн Па	Дальнобой-ность, м при V_x,м/с			L₀, м³/ч	∆P_полн Па	Дальнобой-ность, м при V_x,м/с			L₀, м³/ч	∆P_полн Па	Дально-бойность, м при V_x,м/с
		L₀, м³/ч	∆P_полн Па	0,2	0,5	0,75	L₀, м³/ч	∆P_полн Па	0,2	0,5	0,75	L₀, м³/ч	∆P_полн Па	0,2	0,5	0,75	L₀, м³/ч	∆P_полн Па	0,5	0,75
200 х 100	0,014	95	9	4,3	1,7	1,2	155	24	7,1	2,8	1,9	245	61	11	4,5	3,0	430	188	7,9	5,2
300 х 100	0,022	135	7	4,9	2,0	1,3	220	20	8,0	3,2	2,1	350	50	13	5,1	3,4	620	158	9,1	6,0
200 х 150	0,023	135	7	4,8	1,9	1,3	220	18	7,9	3,1	2,1	350	46	13	5,0	3,3	620	145	8,9	5,9
300 х 150	0,036	195	6	5,6	2,2	1,5	315	15	9,0	3,6	2,4	500	38	14	5,7	3,8	900	124	10	6,9
400 х 150	0,050	250	5	6,1	2,4	1,6	405	13	10,0	3,9	2,6	650	34	16	6,3	4,2	1160	107	11	7,5
500 х 150	0,063	305	5	6,6	2,6	1,8	500	13	11,0	4,3	2,9	800	32	17	6,9	4,6	1420	101	12	8,2
200 х 200	0,032	175	6	5,3	2,1	1,4	285	16	8,6	3,5	2,3	460	41	14	5,6	3,7	800	124	10	6,5
300 х 200	0,05	250	5	6,1	2,4	1,6	405	13	10,0	3,9	2,6	650	34	16	6,3	4,2	1160	107	11	7,5
400 х 200	0,069	325	4	6,7	2,7	1,8	530	12	11,0	4,4	2,9	850	30	18	7,0	4,7	1500	94	12	8,2
500 х 200	0,087	400	4	7,3	2,9	2,0	640	11	12,0	4,7	3,1	1030	28	19	7,6	5,0	1850	90	14	9,1
600 х 200	0,105	465	4	7,8	3,1	2,1	760	10	13,0	5,1	3,4	1210	26	20	8,1	5,4	2180	86	15	9,7
300 х 250	0,065	305	4	6,5	2,6	1,7	500	12	11,0	4,2	2,8	800	30	17	6,8	4,5	1420	95	12	8,0
400 х 250	0,088	400	4	7,3	2,9	1,9	640	11	12,0	4,7	3,1	1030	27	19	7,5	5,0	1850	88	14	9,0
500 х 250	0,111	480	4	7,8	3,1	2,1	790	10	13,0	5,1	3,4	1260	26	20	8,2	5,5	2260	83	15	9,8
600 х 250	0,134	570	4	8,4	3,4	2,2	920	9	14,0	5,4	3,6	1480	24	22	8,8	5,8	2660	78	16	10,5

Данные для подбора решеток КПН при удалении воздуха

Размер АхВ, мм	F₀, м²	L_A=25дБ(А)		L_A=35дБ(А)		L_A=45дБ(А)
Размер АхВ, мм	F₀, м²	L₀, м³/ч	∆P_полн, Па	L₀, м³/ч	∆P_полн, Па	L₀, м³/ч	∆P_полн, Па
200 х 100	0,014	200	37	320	94	500	230
300 х 100	0,022	285	30	460	79	720	193
200 х 150	0,023	285	28	460	72	720	177
300 х 150	0,036	400	22	660	61	1030	148
400 х 150	0,05	530	20	860	53	1330	128
500 х 150	0,063	650	19	1040	49	1620	119
200 х 200	0,032	365	23	600	63	930	153
300 х 200	0,050	530	20	860	53	1330	128
400 х 200	0,069	680	18	1100	46	1720	112
500 х 200	0,087	830	16	1340	43	2090	104
600 х 200	0,105	980	16	1580	41	2460	99
300 х 250	0,065	650	18	1040	46	1620	112
400 х 250	0,088	830	16	1340	42	2090	102
500 х 250	0,111	1010	15	1630	39	2550	95
600 х 250	0,134	1190	14	1920	37	3000	90
