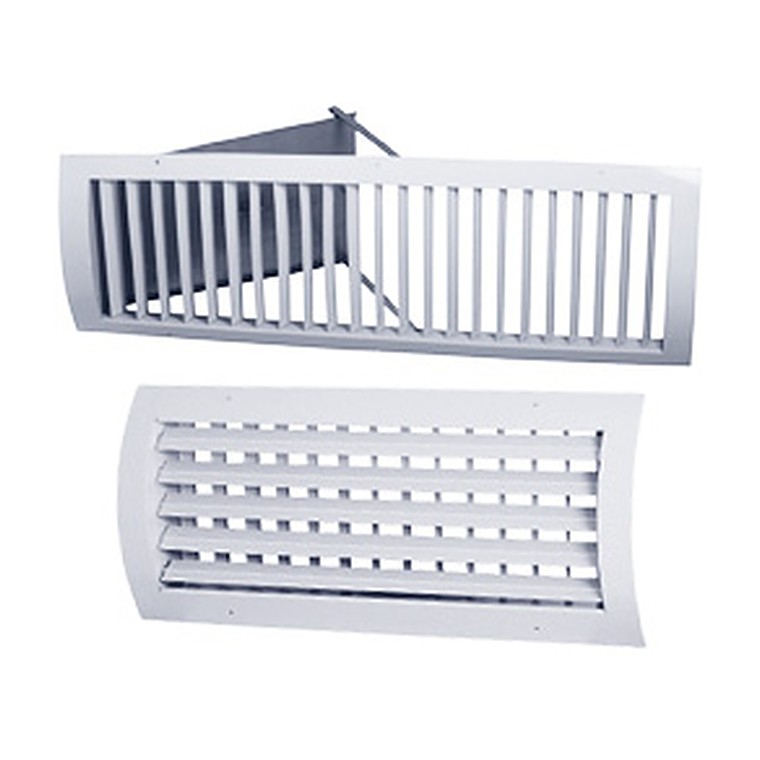

Решетки КМУ, КДУ, КМР, КДР, КМН, КДН для круглых воздуховодов

Решетки устанавливаются на круглые воздуховоды путем врезки и предназначены для подачи и удаления воздуха системами вентиляции и кондиционирования в помещениях различного назначения.
Однорядные КМУ, КМР, КМН и двухрядные КДУ, КДР, КДН решётки представляют собой стальной корпус с установленными в нем индивидуально регулируемыми алюминиевыми жалюзи для изменения направления и (или) характеристик приточной струи. Жалюзи установлены в пластиковые втулки, которые облегчают их поворот при регулировании. У однорядных решеток жалюзи расположены перпендикулярно оси воздуховода, у двухрядных наружный ряд – параллельно, внутренний – перпендикулярно. Наличие двух рядов жалюзи позволяет регулировать направление и дальнобойность приточной струи решетки в зависимости от требуемых параметров воздуха в рабочей зоне помещений и осуществлять посезонное регулирование системы воздухораспределения при переходе с режима охлаждения на воздушное отопление, что расширяет область применения изделия.
КМУ и КДУ оснащены регулятором потока, используются для подачи воздуха при установке одной или нескольких решеток и необходимости настройки сети.
КМР и КДР оснащены регулятором расхода воздуха, используются для удаления воздуха при установке одной или нескольких решеток и необходимости настройки сети.
КМН и КДН – используются для подачи и удаления воздуха при одиночной установке.
Решетки окрашиваются методом порошкового напыления в серый цвет (RAL 7047). При изготовлении продукции на заказ возможна окраска в любой цвет по каталогу RAL.

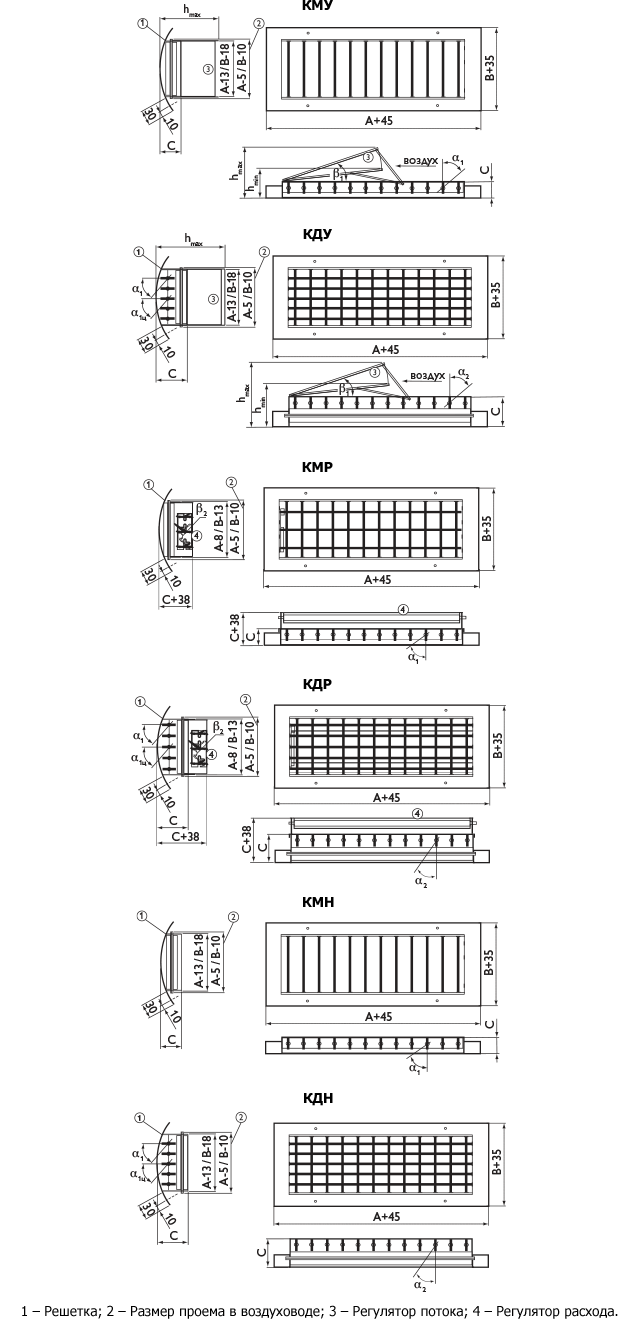

1 – Решетка; 2 – Размер проема в воздуховоде; 3 – Регулятор потока; 4 – Регулятор расхода.

Соответствие размеров решеток диаметрам воздуховодов и диапазон настройки регулятора потока решеток КМУ

Высота Допустимая длина Диаметр возду- Высота с регулятором потока h, мм
решетки В, мм решетки А, мм ховода ØD, мм  β1=10º  β1=30º
100 300 160 90-95 130-140
125 400 200 100-105 155-165
150 500 250 110-115 180-190
175 600 315 115-120 110-195
200 650 400 125-130 230-240
225 750 500 140-145 255-265
250 850 630 150-155 280-290

Данные для подбора решеток КМУ при подаче воздуха α1=α2=0°

Размер
АхВ, мм		 F0, м2 LwA<25 дБ(А) LwA=35 дБ(А) LwA=45 дБ(А) LwA=60 дБ(А)
L0, м3/ч ΔPп, Па Дальнобой-
ность струи,
м при Vx, м/с		 L0, м3/ч ΔPп, Па Дальнобой-
ность струи,
м при Vx, м/с		 L0, м3/ч ΔPп, Па Дальнобой-
ность струи,
м при Vx, м/с		 L0, м3/ч ΔPп, Па Дальн. струи, м при Vx, м/с
0,2 0,5 0,75 0,2 0,5 0,75 0,2 0,5 0,75 0,5 0,75
200 х 100 0,014 130 16 8,7 3,5 2,3 240 54 16 6,4 4,3 350 116 23 9,4 6,2 500 236 13 8,9
300 х 100 0,022 180 12 9,6 3,8 2,6 300 34 16 6,4 4,3 500 96 27 11 7,1 700 187 15 10
200 х 150 0,023 180 11 9,4 3,8 2,5 300 32 16 6,3 4,2 500 88 26 10 7,0 700 172 15 9,7
300 х 150 0,036 250 9 10 4,2 2,8 360 19 15 6,0 4,0 690 68 29 12 7,7 1100 173 18 12
400 х 150 0,050 340 9 12 4,8 3,2 490 18 17 6,9 4,6 780 45 28 11 7,4 1250 116 18 12
500 х 150 0,063 420 8 13 5,3 3,5 600 17 19 7,6 5,0 900 38 28 11 7,6 1360 86 17 11
200 х 200 0,032 230 10 10 4,1 2,7 370 25 16 6,5 4,4 620 70 27 11 7,3 950 163 17 11
300 х 200 0,050 340 9 12 4,8 3,2 490 18 17 6,9 4,6 780 45 28 11 7,4 1250 116 18 12
400 х 200 0,069 450 8 14 5,4 3,6 650 16 20 7,8 5,2 930 34 28 11 7,5 1490 86 18 12
500 х 200 0,087 540 7 14 5,8 3,9 790 15 21 8,5 5,7 1140 32 31 12 8,2 1870 86 20 13
600 х 200 0,105 620 6 15 6,1 4,0 930 15 23 9,1 6,1 1350 31 33 13 8,8 2240 84 22 15
300 х 250 0,065 430 8 13 5,3 3,6 620 17 19 7,7 5,1 870 33 27 11 7,2 1400 86 17 12
400 х 250 0,088 550 7 15 5,9 3,9 800 15 21 8,5 5,7 1150 32 31 12 8,2 1890 85 20 13
500 х 250 0,111 650 6 15 6,2 4,1 970 14 23 9,2 6,1 1410 30 34 13 8,9 2370 84 23 15
600 х 250 0,134 750 6 16 6,5 4,3 1130 13 24 9,8 6,5 1660 28 36 14 9,6 2820 82 24 16

При настилании струи на потолок величину дальнобойности, указанной в таблице, необходимо увеличить в 1,4 раза.

Данные для подбора решеток КДУ, КДН при подаче воздуха при α1=α2=0°

Размер
АхВ, мм		 F0, м2 LwA<25 дБ(А) LwA=35 дБ(А) LwA=45 дБ(А)
L0, м3/ч ΔPп, Па Дальнобойность струи,   м при Vx, м/с L0, м3/ч ΔPп, Па Дальнобойность струи,   м при Vx, м/с L0, м3/ч ΔPп, Па Дальнобойность струи,   м при Vx, м/с
0,2 0,5 0,75 0,2 0,5 0,75 0,2 0,5 0,75
200 х 100 0,014 130 16 11 4,3 2,8 215 44 18 7,1 4,7 330 103 27 11 7,2
300 х 100 0,022 170 11 11 4,5 3,0 285 31 19 7,5 5,0 445 76 29 12 7,8
200 х 150 0,023 170 10 11 4,4 2,9 285 28 18 7,3 4,9 445 69 29 11 7,6
300 х 150 0,036 230 8 12 4,7 3,1 280 11 14 5,7 3,8 600 51 31 12 8,2
400 х 150 0,050 275 6 12 4,8 3,2 460 16 20 8,0 5,3 730 39 32 13 8,5
500 х 150 0,063 320 5 12 5,0 3,3 540 14 21 8,4 5,6 860 35 33 13 8,9
200 х 200 0,032 210 8 11 4,6 3,0 350 22 19 7,6 5,1 550 55 30 12 8,0
300 х 200 0,050 275 6 12 4,8 3,2 460 16 20 8,0 5,3 730 39 32 13 8,5
400 х 200 0,069 330 4 12 4,9 3,3 560 12 21 8,3 5,5 900 32 33 13 8,9
500 х 200 0,087 380 4 13 5,0 3,3 660 11 22 8,7 5,8 1050 27 35 14 9,2
600 х 200 0,105 430 3 13 5,2 3,4 740 9 22 8,9 5,9 1200 24 36 14 9,6
300 х 250 0,065 320 4 12 4,9 3,3 540 13 21 8,2 5,5 860 32 33 13 8,7
400 х 250 0,088 380 3 12 5,0 3,3 660 10 22 8,7 5,8 1050 26 34 14 9,2
500 х 250 0,111 450 3 13 5,3 3,5 770 9 22 9,0 6,0 1230 23 36 14 9,6
600 х 250 0,134 500 3 13 5,3 3,5 870 8 23 9,2 6,2 1400 20 37 15 9,9

При настилании струи на потолок величину дальнобойности, указанной в таблице, необходимо увеличить в 1,4 раза.

Данные для подбора решеток КДУ, КДН при подаче воздуха при α1=45° веерно от центра, α1ц= 0°, α2=0°

Размер
АхВ, мм		 F0, м2 LwA<25 дБ(А) LwA=35 дБ(А) LwA=45 дБ(А)
L0, м3/ч ΔPп, Па Дальнобойность струи,   м при Vx, м/с L0, м3/ч ΔPп, Па Дальнобойность струи,   м при Vx, м/с L0, м3/ч ΔPп, Па Дальнобойность струи,   м при Vx, м/с
0,2 0,5 0,75 0,2 0,5 0,75 0,2 0,5 0,75
200 х 100 0,014 120 14 4 1,4 0,9 200 40 6 2,3 1,6 290 83 9 3,4 2,3
300 х 100 0,022 160 10 4 1,5 1 250 25 6 2,3 1,6 380 58 9 3,6 2,4
200 х 150 0,023 160 9 4 1,5 1 250 23 6 2,3 1,5 380 53 9 3,5 2,3
300 х 150 0,036 200 6 4 1,5 1 320 15 6 2,3 1,6 500 38 9 3,7 2,4
400 х 150 0,050 235 4 4 1,5 1 385 12 6 2,4 1,6 600 28 9 3,7 2,5
500 х 150 0,063 265 3 4 1,5 1 440 9 6 2,4 1,6 700 24 10 3,9 2,6
200 х 200 0,032 185 6 4 1,4 1 300 17 6 2,3 1,6 460 40 9 3,6 2,4
300 х 200 0,050 235 4 4 1,5 1 385 12 6 2,4 1,6 600 28 9 3,7 2,5
400 х 200 0,069 275 3 4 1,5 1 460 9 6 2,4 1,6 730 22 10 3,9 2,6
500 х 200 0,087 310 2 4 1,5 1 530 7 6 2,5 1,7 840 18 10 4,0 2,6
600 х 200 0,105 345 2 4 1,5 1 590 6 6 2,5 1,7 940 16 10 4,0 2,7
300 х 250 0,065 265 3 4 1,4 1 440 9 6 2,4 1,6 700 23 10 3,8 2,5
400 х 250 0,088 310 2 4 1,5 1 530 7 6 2,5 1,7 840 18 10 3,9 2,6
500 х 250 0,111 350 2 4 1,5 1 600 6 6 2,5 1,7 970 15 10 4,0 2,7
600 х 250 0,134 390 2 4 1,5 1 670 5 6 2,5 1,7 1100 13 10 4,2 2,8

При настилании струи на потолок величину дальнобойности, указанной в таблице, необходимо увеличить в 1,4 раза.

Данные для подбора решеток КДУ, КДН при подаче воздуха при α1=45° в одну сторону, α2=0°

Размер
АхВ, мм		 F0, м2 LwA<25 дБ(А) LwA=35 дБ(А) LwA=45 дБ(А)
L0, м3/ч ΔPп, Па Дальнобойность струи,   м при Vx, м/с L0, м3/ч ΔPп, Па Дальнобойность струи,   м при Vx, м/с L0, м3/ч ΔPп, Па Дальнобойность струи,   м при Vx, м/с
0,2 0,5 0,75 0,2 0,5 0,75 0,2 0,5 0,75
200 х 100 0,014 110 14 9 3,6 2,4 180 38 15 5,9 3,9 285 96 23 9 6,2
300 х 100 0,022 150 11 10 3,9 2,6 245 29 16 6,4 4,3 380 69 25 10 6,6
200 х 150 0,023 150 10 10 3,8 2,6 245 26 16 6,3 4,2 380 63 24 10 6,5
300 х 150 0,036 190 6 10 3,9 2,6 320 18 16 6,6 4,4 510 46 26 10 7,0
400 х 150 0,050 230 5 10 4,0 2,7 400 15 17 7,0 4,6 620 36 27 11 7,2
500 х 150 0,063 270 4 10 4,2 2,8 460 12 18 7,1 4,8 720 30 28 11 7,4
200 х 200 0,032 180 7 10 3,9 2,6 300 20 16 6,5 4,3 460 48 25 10 6,7
300 х 200 0,050 230 5 10 4,0 2,7 400 15 1 7,0 4,6 620 36 27 11 7,2
400 х 200 0,069 280 4 10 4,1 2,8 480 11 18 7,1 4,7 760 28 28 11 7,5
500 х 200 0,087 320 3 11 4,2 2,8 550 9 18 7,3 4,8 890 24 29 12 7,8
600 х 200 0,105 360 3 11 4,3 2,9 620 8 19 7,4 5,0 1000 21 30 12 8,0
300 х 250 0,065 270 4 10 4,1 2,7 460 12 18 7,0 4,7 720 28 27 11 7,3
400 х 250 0,088 320 3 10 4,2 2,8 550 9 18 7,2 4,8 890 24 29 12 7,8
500 х 250 0,111 360 2 11 4,2 2,8 640 8 19 7,5 5,0 1040 20 30 12 8,1
600 х 250 0,134 400 2 11 4,2 2,8 720 7 19 7,6 5,1 1180 18 31 13 8,4

При настилании струи на потолок величину дальнобойности, указанной в таблице, необходимо увеличить в 1,4 раза.

Данные для подбора решеток КМР, КДР при удалении воздуха

Размер
АхВ, мм		 F0, м2 β2=0° β2=60° β2=90°
LA=25дБ(А) LA=35дБ(А) LA=45дБ(А) LA=60дБ(А) LA=30дБ(А) LA=40дБ(А) LA=50дБ(А) LA=35дБ(А) LA=45дБ(А) LA=55дБ(А)
L0, м3/ч ΔPп, Па L0, м3/ч ΔPп, Па L0, м3/ч ΔPп, Па L0, м3/ч ΔPп, Па L0, м3/ч ΔPп, Па L0, м3/ч ΔPп, Па L0, м3/ч ΔPп, Па L0, м3/ч ΔPп, Па L0, м3/ч ΔPп, Па L0, м3/ч ΔPп, Па
200 х 100 0,014 120 8 220 27 350 69 550 171 120 26 220 86 350 217 120 51 220 171 280 278
300 х 100 0,022 180 7 290 19 460 49 830 158 180 23 290 60 460 152 180 46 290 121 450 291
200 х 150 0,023 190 8 310 20 480 48 870 159 190 24 310 63 480 151 190 47 310 126 460 278
300 х 150 0,036 290 7 470 19 740 47 1340 154 290 23 470 59 740 147 290 45 470 118 740 293
400 х 150 0,050 400 7 640 18 1020 46 1850 152 400 22 640 57 1020 145 400 44 640 114 1020 289
500 х 150 0,063 490 7 800 18 1250 44 2330 152 490 21 800 56 1250 137 490 42 800 112 1250 273
200 х 200 0,032 260 7 420 19 660 47 1190 154 260 23 420 60 660 148 260 46 420 120 660 295
300 х 200 0,050 480 10 770 26 1160 60 1900 160 480 32 770 82 1160 187 480 64 770 165 950 251
400 х 200 0,069 540 7 870 18 1360 43 2550 152 540 21 870 55 1360 135 540 43 870 110 1360 270
500 х 200 0,087 660 6 1070 17 1700 42 3200 150 660 20 1070 53 1700 133 660 40 1070 105 1700 265
600 х 200 0,105 790 6 1280 17 2030 42 3880 152 790 20 1280 52 2030 130 790 39 1280 103 2030 260
300 х 250 0,065 510 7 820 18 1290 44 2400 151 510 21 820 55 1290 137 510 43 820 111 1290 274
400 х 250 0,088 670 6 1090 17 1720 42 3230 150 670 20 1090 53 1720 133 670 40 1090 107 1720 265
500 х 250 0,111 830 6 1340 16 2140 41 4090 151 830 19 1340 51 2140 129 830 39 1340 101 2140 258
600 х 250 0,134 990 6 1600 16 2550 40 4900 149 990 19 1600 50 2550 126 990 38 1600 99 2550 251
Угол открытия регулятора расхода β2=0°   β2=60°   β2=90°
% открытия регулятора расхода 100% 50% 30%

Данные для подбора решеток КМН при подаче и удалении воздуха

Размер
АхВ, мм		 F0, м2 LwA<25 дБ(А) LwA=35 дБ(А) LwA=45 дБ(А) LwA=60 дБ(А)
L0, м3/ч ΔPп, Па Дальнобой-
ность струи,
м при Vx, м/с		 L0, м3/ч ΔPп, Па Дальнобой-
ность струи,
м при Vx, м/с		 L0, м3/ч ΔPп, Па Дальнобой-
ность струи,
м при Vx, м/с		 L0, м3/ч ΔPп, Па Дальноб.
струи, м
при Vx, м/с
0,2 0,5 0,75 0,2 0,5 0,75 0,2 0,5 0,75 0,5 0,75
200 х 100 0,014 130 8 6,9 2,7 1,8 250 31 13 5,3 3,5 350 62 19 7,5 5,0 600 179 13 8,5
300 х 100 0,022 180 7 7,8 3,1 2,1 320 21 13 5,4 3,6 550 61 23 9,3 6,2 830 138 14 9,3
200 х 150 0,023 190 7 7,9 3,2 2,1 340 21 14 5,6 3,7 570 60 23 9,4 6,3 870 138 14 9,5
300 х 150 0,036 290 6 9,6 3,8 2,6 470 17 15 6,2 4,1 740 41 24 9,8 6,5 1340 134 18 12
400 х 150 0,050 400 6 11 4,4 3,0 640 16 18 7,2 4,8 1020 40 28 11 7,6 1850 134 21 14
500 х 150 0,063 490 6 12 4,9 3,3 800 15 20 7,9 5,3 1250 38 31 12 8,3 2330 133 23 15
200 х 200 0,032 260 7 9 3,7 2,4 420 17 15 5,9 3,9 660 42 23 9 6,2 1190 134 17 11
300 х 200 0,050 480 9 14 5,4 3,6 770 23 22 8,7 5,8 1160 52 32 13 8,6 1900 141 21 14
400 х 200 0,069 540 6 13 5,1 3,4 870 15 21 8,2 5,5 1360 38 32 13 8,6 2550 132 24 16
500 х 200 0,087 660 6 14 5,6 3,7 1070 15 23 9,1 6,1 1700 37 36 14 9,6 3200 131 27 18
600 х 200 0,105 790 5 15 6,1 4,1 1280 14 25 9,9 6,6 2030 36 39 16 10 3880 133 30 20
300 х 250 0,065 510 6 12 5,0 3,3 820 15 20 8,0 5,4 1290 38 32 13 8 2400 133 24 16
400 х 250 0,088 670 6 14 5,6 3,8 1090 15 23 9,1 6,1 1720 37 36 14 10 3230 131 27 18
500 х 250 0,111 830 5 16 6,2 4,1 1340 14 25 10,0 6,7 2140 36 40 16 11 4090 132 31 20
600 х 250 0,134 990 5 17 6,7 4,5 1600 14 27 11,0 7,3 2550 35 43 17 12 4900 130 33 22

При настилании струи на потолок величину дальнобойности, указанной в таблице, необходимо увеличить в 1,4 раза.
