Инерционные решетки АРК
Инерционные решетки АРК предназначены для автоматического перекрытия воздуховодов с целью исключения свободного перетекания воздуха в вентиляционных системах и для автоматического перекрытия выбросных отверстий при неработающем вентиляторе.

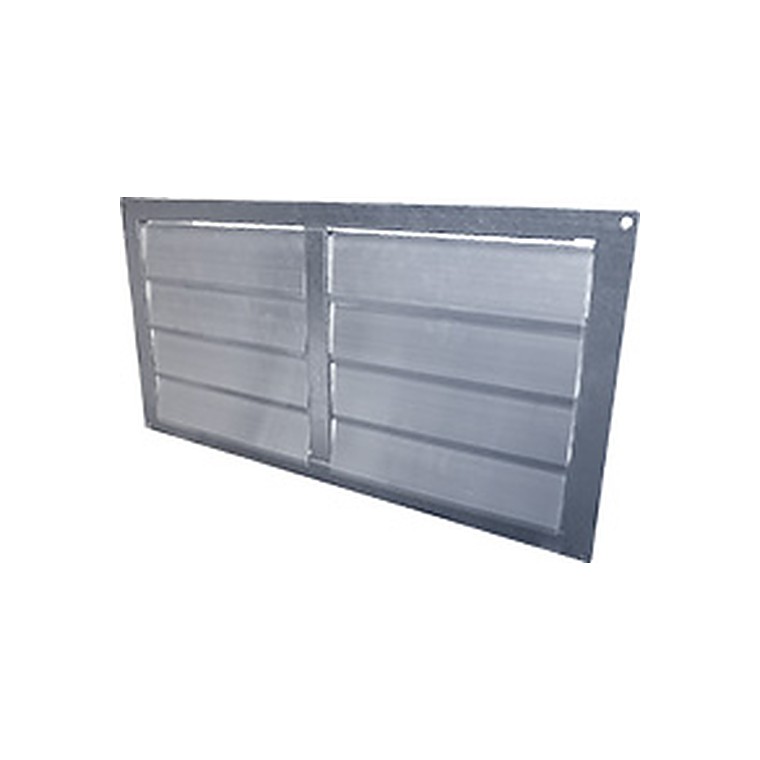

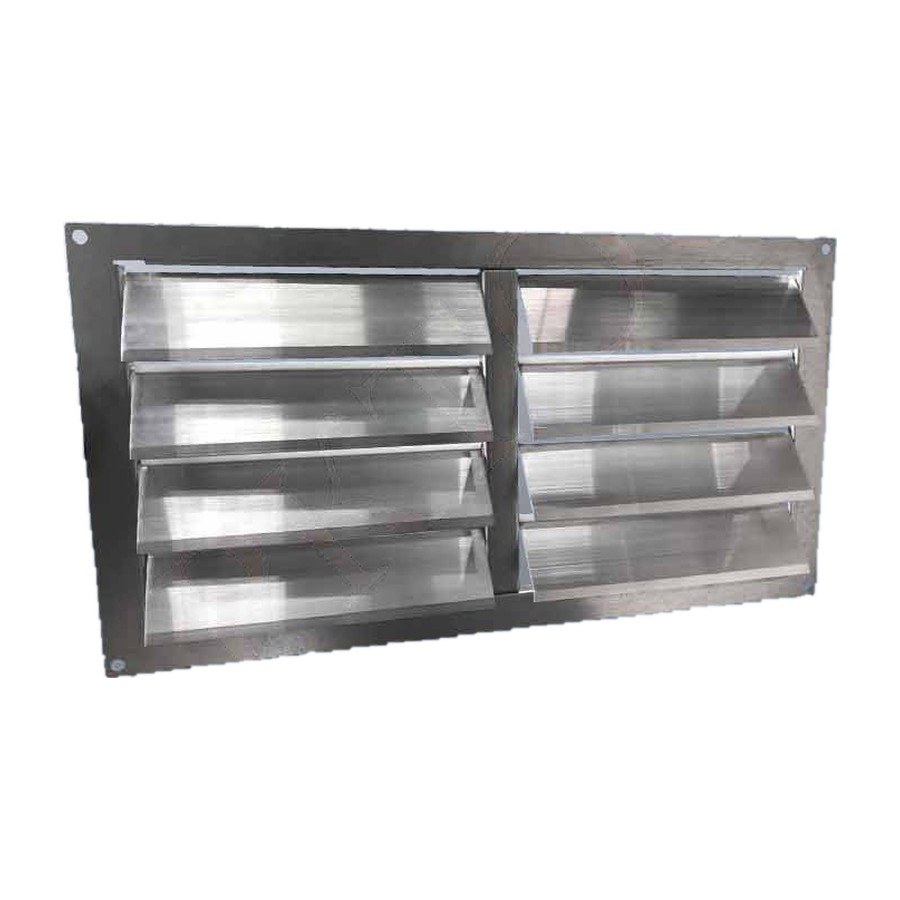

Конструктивно решетка АРК представляет собой корпус, изготовленный из оцинкованной стали, внутри которого на узлах поворота установлены жалюзи из алюминия. У решеток АРК при размере А > 500 мм устанавливается перемычка для обеспечения прочности конструкции.
Решетка должна устанавливаться вертикально, лопастями вниз. Конструкция решеток АРК позволяет устанавливать их непосредственно между фланцами воздуховодов.
Размеры, мм
| Модель | A | B | C | Вес, кг |
| АРК 300×150 | 300 | 150 | 19 | 0,60 |
| АРК 400×200 | 400 | 200 | 19 | 0,89 |
| АРК 500×250 | 500 | 250 | 19 | 1,25 |
| АРК 500×300 | 500 | 300 | 19 | 1,30 |
| АРК 600×300 | 600 | 300 | 19 | 1,67 |
| АРК 600×350 | 600 | 350 | 19 | 1,89 |
| АРК 700×400 | 700 | 400 | 19 | 2,36 |
| АРК 800×500 | 800 | 500 | 19 | 2,96 |
| АРК 1000×500 | 1000 | 500 | 19 | 3,50 |
Схема монтажа
